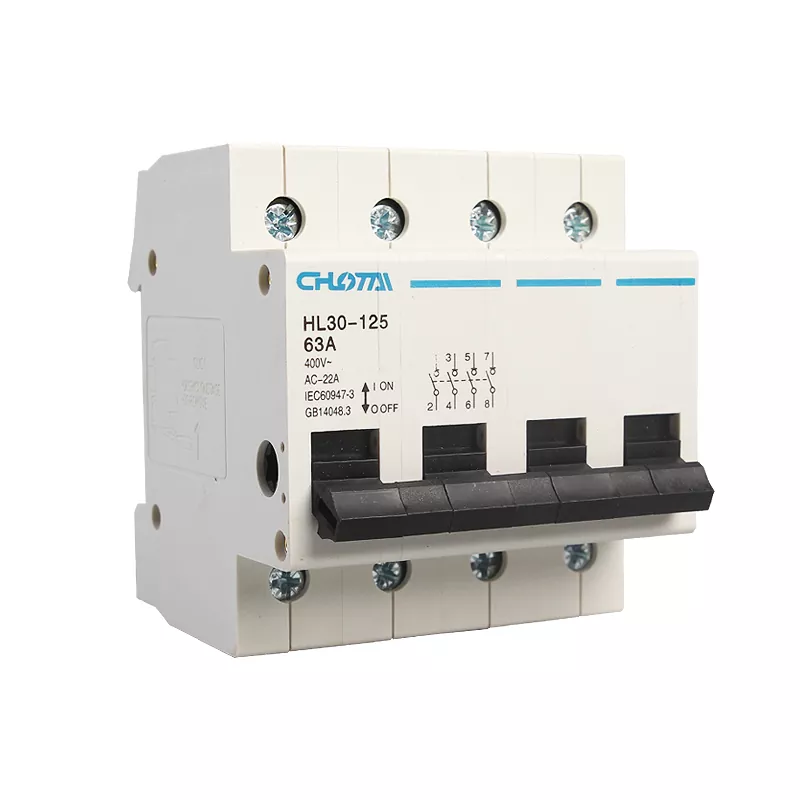

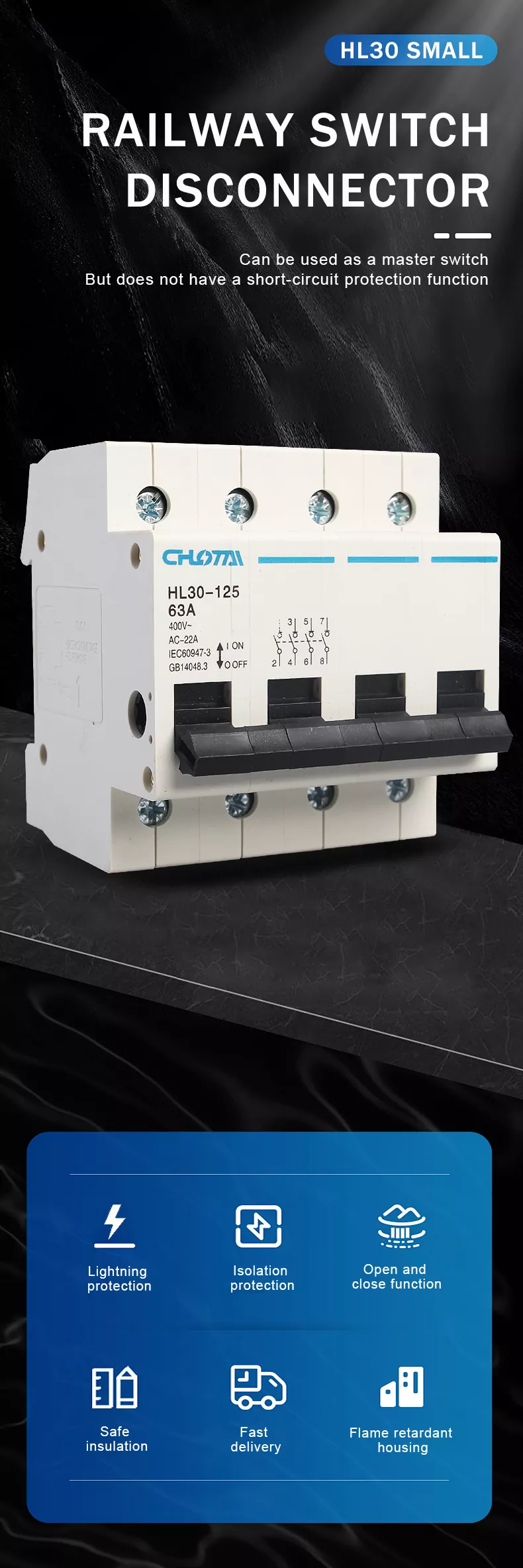

4-полюсный выключатель-разъединитель на DIN-рейке

Наш 4-полюсный выключатель-разъединитель на DIN-рейке — это высокоэффективное устройство для изоляции и управления цепями, предназначенное для 3-фазные 4-проводные системы питания 400 В. В качестве главного выключателя в клеммной коробке он обеспечивает надежную цепь. изоляция, управление включением/выключением и защита от утечек (примечание: функция защиты от короткого замыкания отсутствует). Принятие точности инженерия и высококачественные материалы, он оснащен расширенной ручкой D-типа для удобной работы, большим интерфейсом. клеммы для надежной проводки и термореактивный корпус для максимальной безопасности. Он широко используется в распределительных шкафах, управление промышленным оборудованием, железнодорожными электрическими системами и распределением коммерческой электроэнергии, обеспечивая стабильность и безопасность управление цепями.

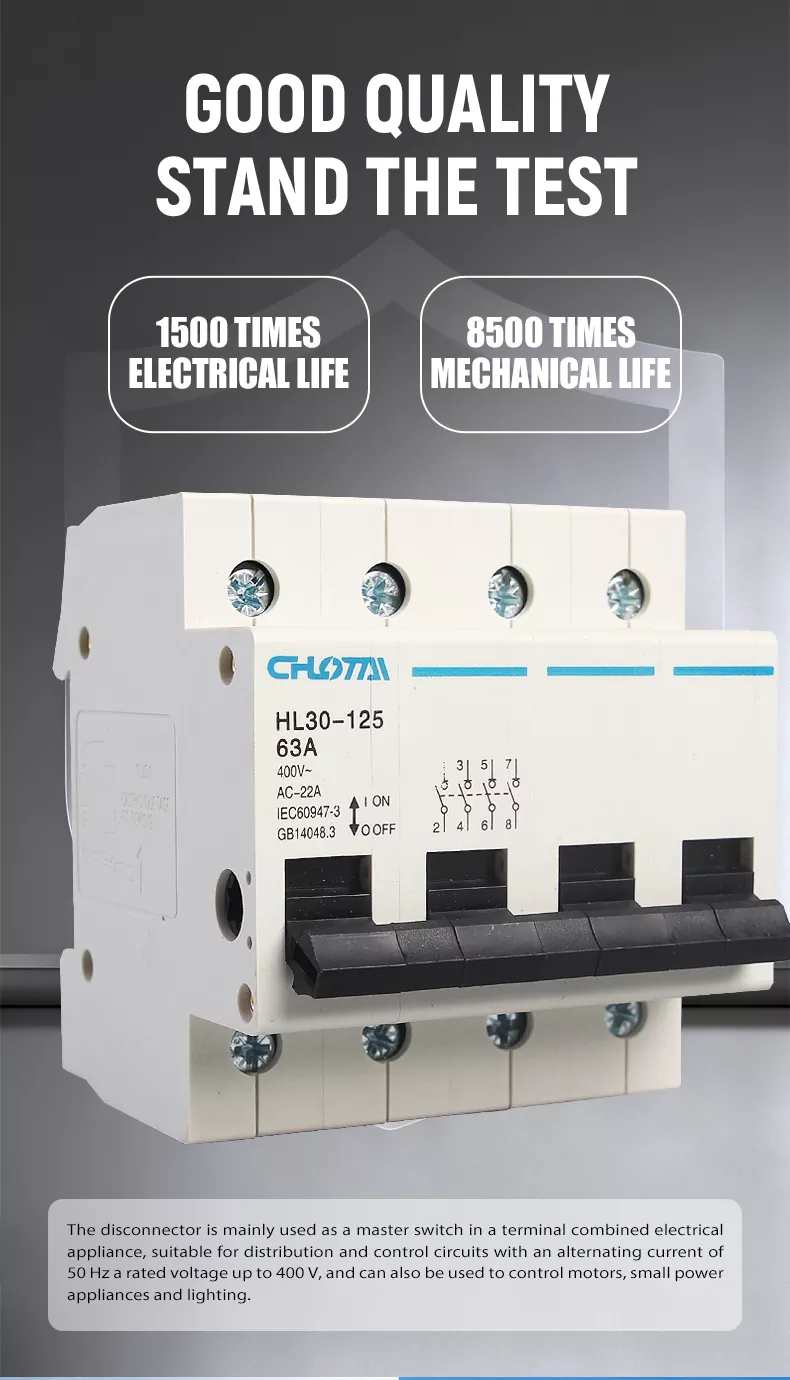

НОВОЕ ОБНОВЛЕНИЕ КАЧЕСТВА И БОЛЬШЕ ПРОЧНОСТИ

Наш разъединитель HL30-125 прошел комплексную качественную модернизацию. Точно спроектированный изнутри наружу, каждый компонент строго проверяется от выбора материала до окончательной сборки. Он может похвастаться1500-кратный электрический срок службы и8500-кратный механический срок службы, протестировано на соответствие отраслевым стандартам. Термореактивная оболочка ПК обеспечивает превосходную термостойкость, ударопрочность, и самозатухающие характеристики, а медные клеммы с высокой проводимостью обеспечивают стабильную передачу тока. Каждый Перед поставкой продукт проходит строгие испытания на старение, испытания на изоляцию и механические характеристики, что позволяет длительная стабильная работа в суровых промышленных и железнодорожных условиях.

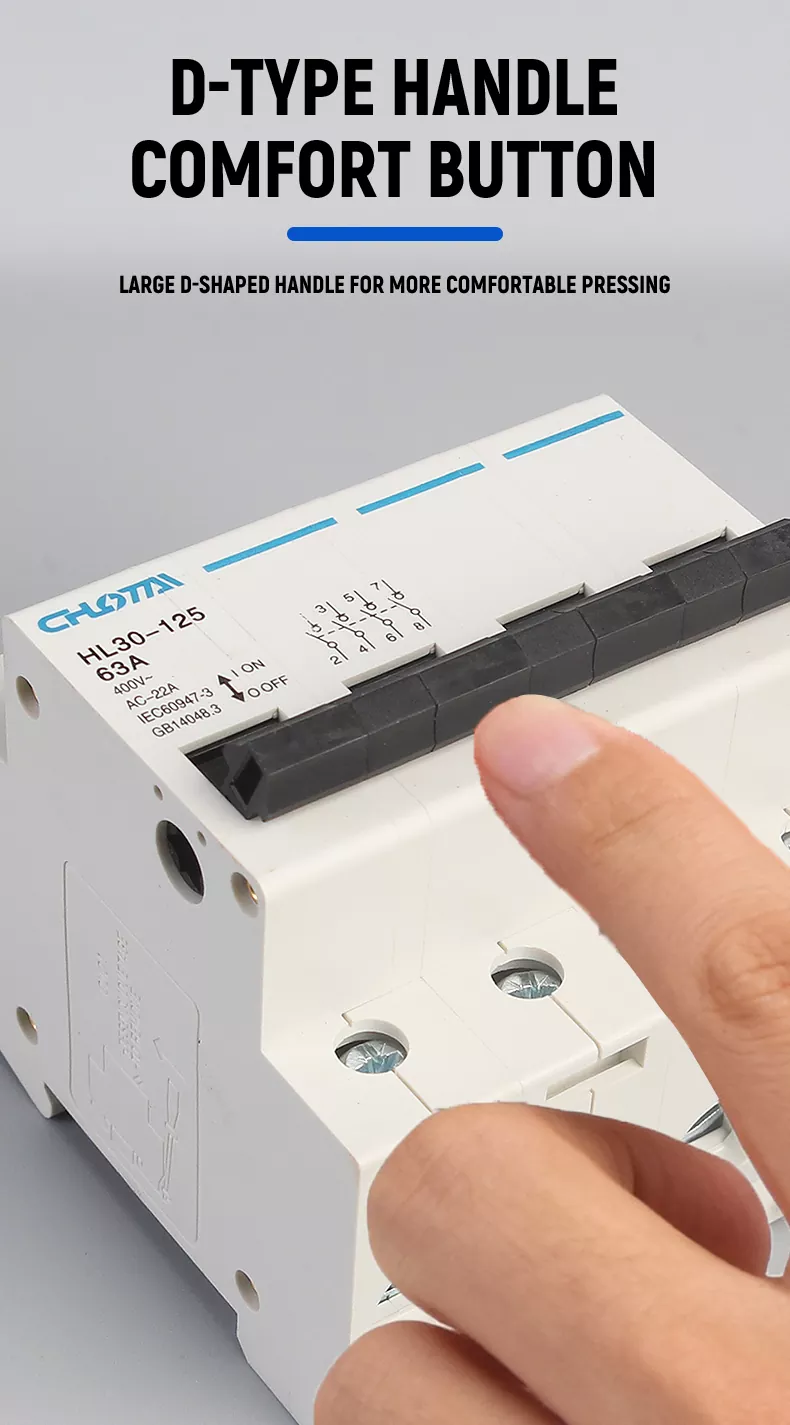

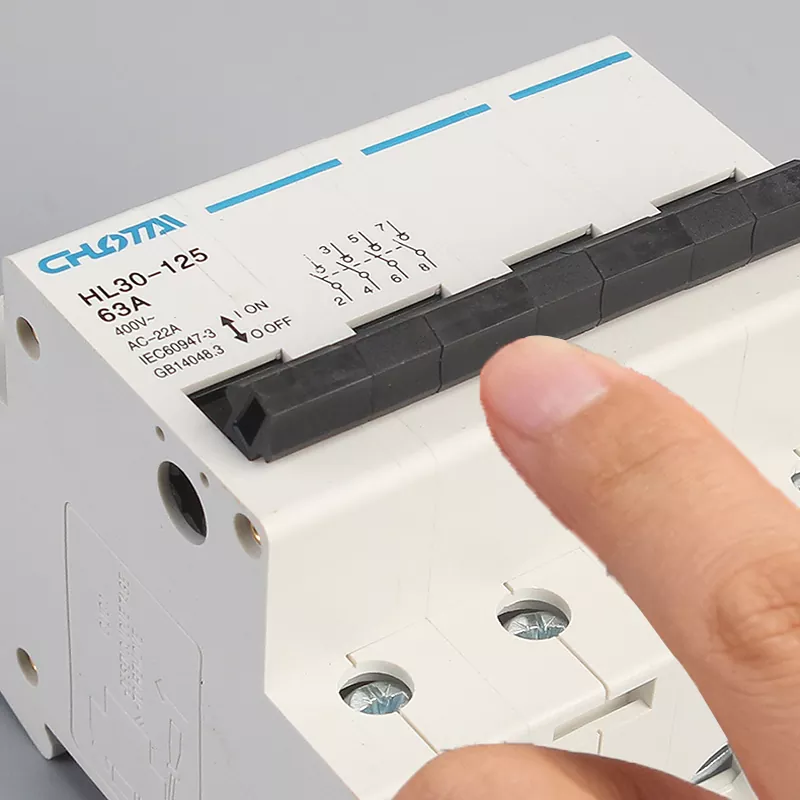

ЭРГОНОМИЧНАЯ РУЧКА ТИПА D ДЛЯ КОМФОРТНОЙ РАБОТЫ

Оснащен большой расширенной ручкой D-образной формы, разработанной с учетом привычек работы человека. Изогнутая кривизна ручки повышает комфорт работы, снижая утомляемость при частых переключениях. Черная высокопрочная ручка Износостойкий и прочный, с четкой маркировкой включения/выключения, что упрощает работу в различных рабочих условиях.

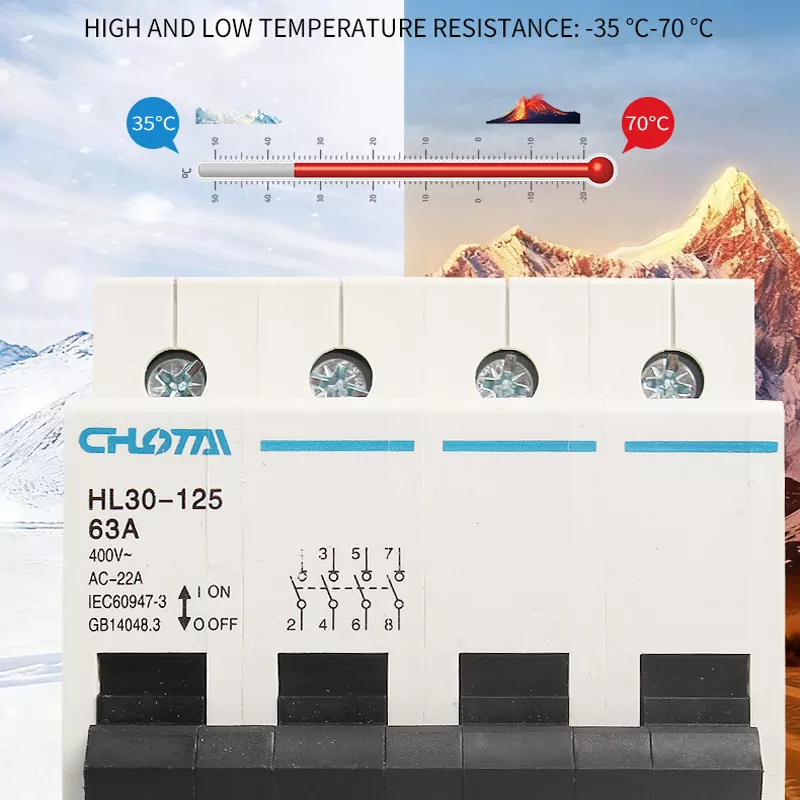

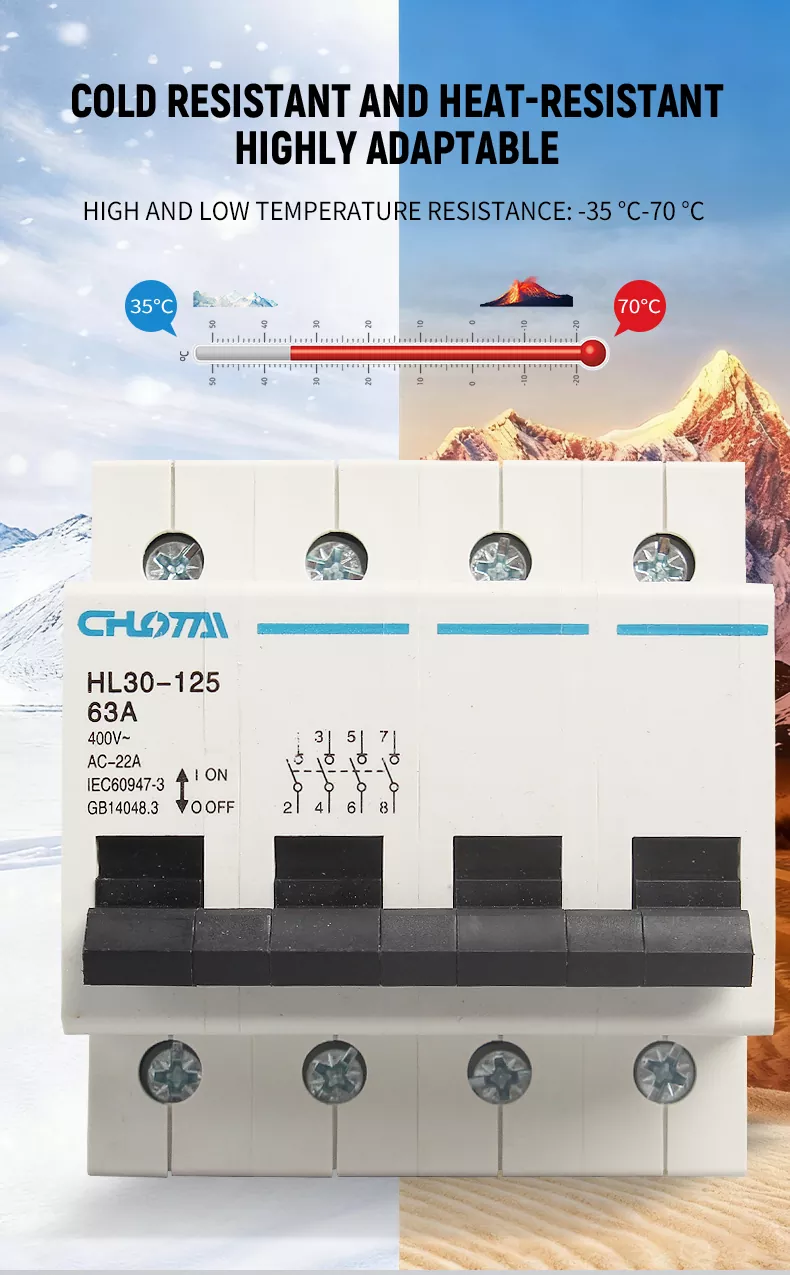

ШИРОКАЯ ТЕМПЕРАТУРНАЯ АДАПТИВНОСТЬ

Разъединитель HL30-125 отличается превосходной устойчивостью к высоким и низким температурам, а рабочая температура диапазонот -35°С до 70°С. Стабильно работает в условиях сильного холода (альпийские регионы) и высоких температур (пустыня, промышленные цеха). средах, обеспечивая надежную изоляцию и эффективность управления в любых климатических условиях.

НАШИ ПРОДУКТЫ VS. ДРУГИЕ ПРОДУКТЫ

ОСНОВНОЕ ПРЕИМУЩЕСТВО

1. ИЗОЛЯЦИЯ И ЗАЩИТА УТЕЧЕК: Надежная изоляция цепей, эффективно предотвращающая опасность утечки и обеспечивающая безопасное использование энергии.

2. ОГНЕЗАЩИТНАЯ ОБОЛОЧКА: Высокопрочный термореактивный материал ПК, препятствующий горению и предотвращающий возгорание.

3. ЛЕГКАЯ УСТАНОВКА: Стандартный монтаж на рейке DIN 35 мм, защелкивающаяся пряжка, быстрая установка без инструментов.

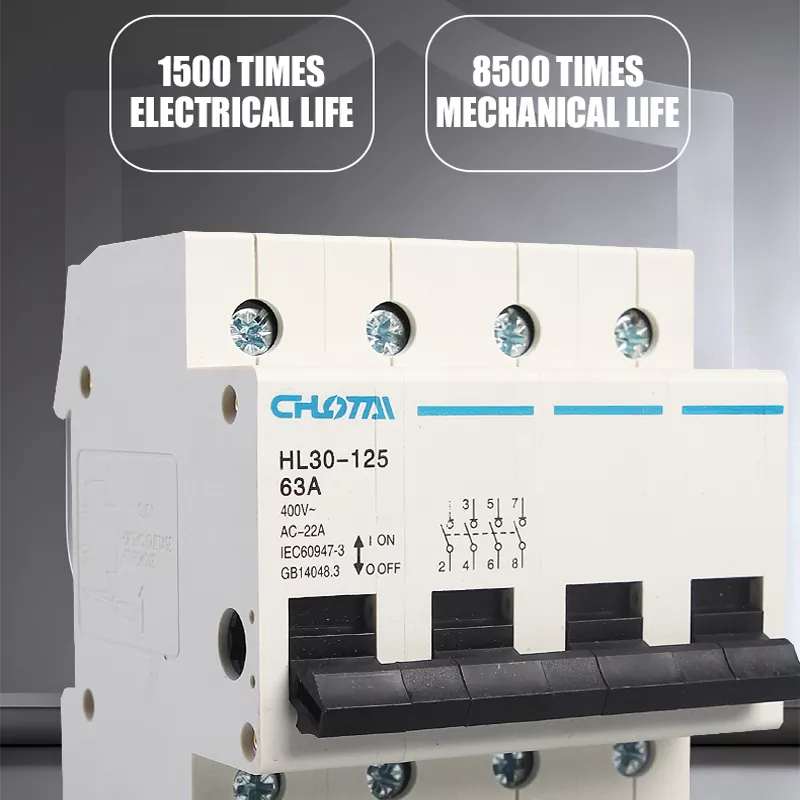

4. ДЛИТЕЛЬНЫЙ СРОК СЛУЖБЫ: 1500 электрических циклов и 8500 механических циклов, рассчитаны на длительное использование.

5. ШИРОКИЙ ДИАПАЗОН ПРИМЕНЕНИЯ: Подходит для 3-фазных 4-проводных систем напряжением 400 В, используется в качестве главного выключателя в комбинированном распределительном устройстве.

6. СЕРТИФИКАЦИЯ СООТВЕТСТВИЯ: Соответствует международным стандартам IEC60947-3 и GB14048.3, обеспечивая качество и безопасность.

ШЕСТЬ ОСНОВНЫХ ПРЕИМУЩЕСТВ ПРОДАЖИ

• ИЗОЛЯЦИОННАЯ ЗАЩИТА: Эффективная изоляция цепи для предотвращения утечек и риска короткого замыкания.

• МОЛНИЕВАЯ ЗАЩИТА: Встроенная функция молниезащиты, защищающая цепи от перенапряжения.

• ОГНЕСТОЙКИЙ КОРПУС: Высокопрочный материал ПК, термостойкий и самозатухающий, обеспечивающий безопасность.

• БЕЗОПАСНАЯ ИЗОЛЯЦИЯ: Отличные изоляционные характеристики, предотвращающие опасность поражения электрическим током.

• РАСШИРЕННАЯ РУЧКА: Эргономичный дизайн, удобное и простое управление.

• ПОЛНЫЕ СПЕЦИФИКАЦИИ: дополнительные модели 1P/2P/3P/4P, номинальный ток 63 А, отвечающие различным требованиям применения.

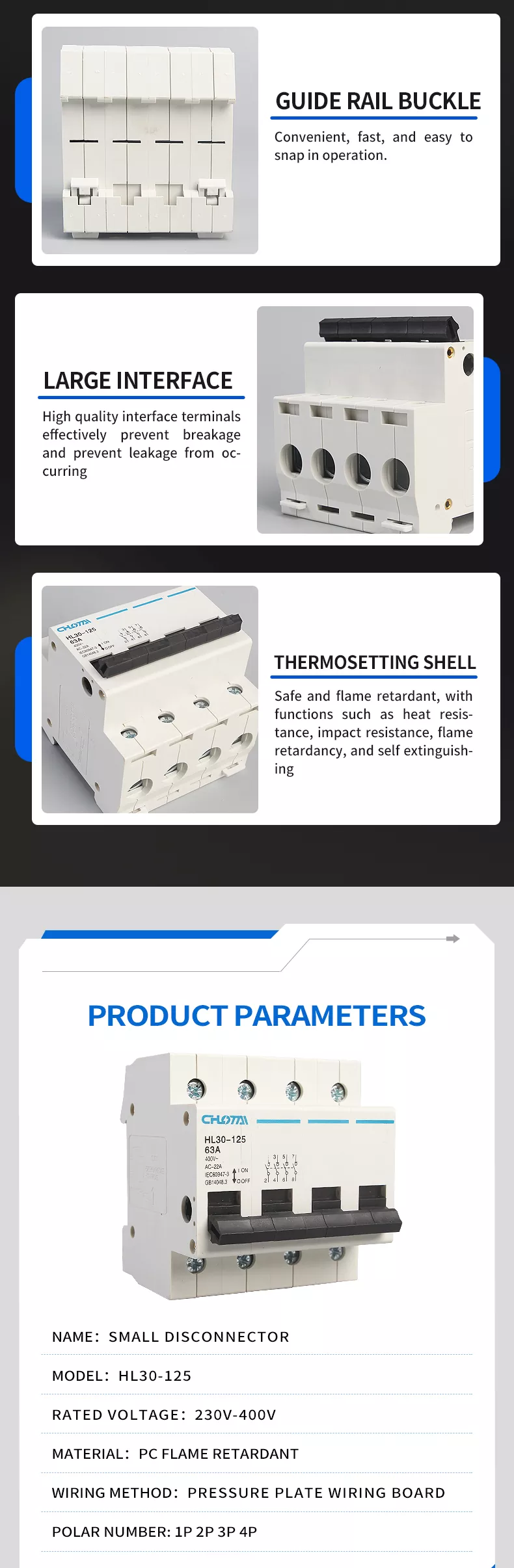

ПРОЧНАЯ И ОГНЕЗАМОЧНАЯ ОБОЛОЧКА

Корпус изготовлен из высокопроизводительного огнестойкого термореактивного пластика ПК с гладкой поверхностью без заусенцев. после тонкой обработки. Он обладает превосходной термостойкостью, ударопрочностью и самозатухающими свойствами. эффективно предотвращает пожары, вызванные неисправностями в цепи. Материал также устойчив к старению и коррозии, обеспечение долгосрочного безопасного использования в различных сложных промышленных и железнодорожных условиях.

КЛЕММЫ ВЫСОКОЙ ПРОВОДИМОСТИ И ПРОСТОЕ ПОДКЛЮЧЕНИЕ

Оснащен большими медными клеммами с высокой проводимостью, выполненными по конструкции монтажной платы с нажимной пластиной. Большой Интерфейсное пространство вмещает толстые провода, обеспечивая надежную и надежную проводку, эффективно предотвращая поломку и утечка. Клеммы обладают высокой перегрузочной способностью, снижая потери мощности и обеспечивая стабильную передачу тока.

СТАНДАРТНЫЙ МОНТАЖ НА DIN-РЕЙКУ

Предназначен для установки универсальной направляющей стандарта DIN35 мм, с удобной защелкивающейся пряжкой. Это совместимо со всеми стандартными распределительными шкафами, электрическими ящиками управления и железнодорожным оборудованием, что позволяет быстро и без инструментов установка и демонтаж, подходит для быстрого развертывания в различных сценариях распределения электроэнергии.

ПАРАМЕТРЫ ПРОДУКТА

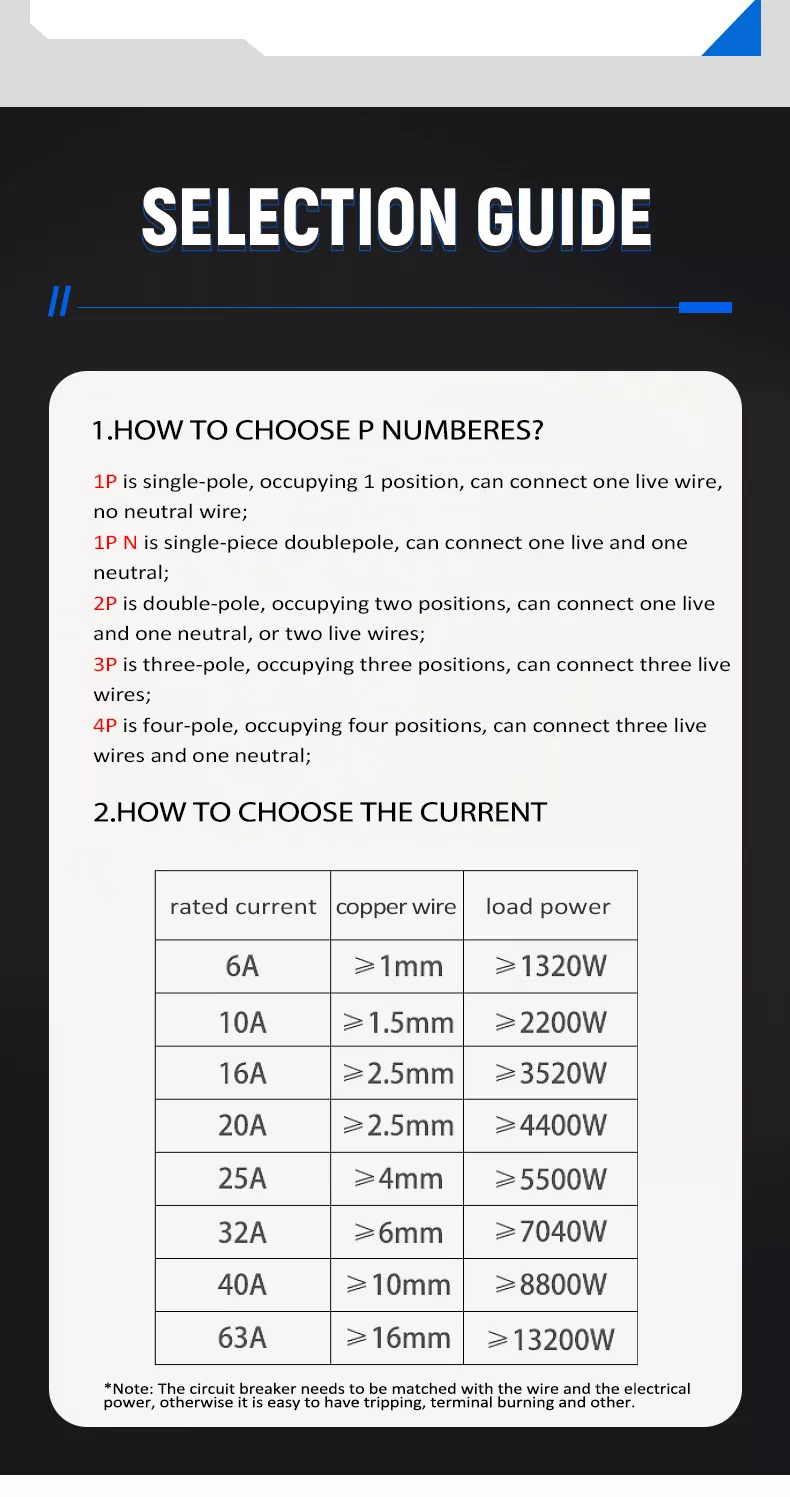

РУКОВОДСТВО ПО ВЫБОРУ

1. Как выбрать номера полюсов (номер P)?

• 1П: Однополюсный, 1 позиция, для 1 провода под напряжением (без нейтрального провода).

• 1П+Н: Однополюсный, двухполюсный, 1 позиция, для 1 живого + 1 нейтрального провода.

• 2П: Двухполюсный, 2 положения, для 1 фазного + 1 нейтрального провода (или 2 фазных проводов).

• 3П: Трехполюсный, 3 положения, для 3 проводов под напряжением.

• 4П: Четырехполюсный, 4 положения, для 3 проводов под напряжением + 1 нейтральный провод (этот продукт подходит для 3-фазных 4-проводных систем на 400 В).

2. Как выбрать ток?

Сопоставьте номинальный ток разъединителя с сечением медного провода и мощностью нагрузки, чтобы избежать перегрева или повреждение оборудования. См. таблицу ниже:

Примечание. Во избежание перегрева разъединитель должен соответствовать проводу и электропитанию. возгорание или выход из строя оборудования.

Часто задаваемые вопросы

1. В ЧЕМ ОСНОВНАЯ ФУНКЦИЯ ЭТОГО 4P РАЗЪЕДИНИТЕЛЯ HL30-125?

В основном он используется какглавный переключатель в терминальной комбинированной передаче, обеспечивающей надежнуюизоляционная защита , защита от утечеки управление включением/выключением цепи. Он не имеет функции защиты от короткого замыкания и подходит для сети переменного тока частотой 50 Гц. системы до 400 В, используемые в распределительных цепях, системах управления двигателями и системах освещения малой мощности.

2. КАКОВЫ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЭТОГО ПРОДУКТА?

Это модель 4P 63A с номинальным напряжением 400 В~, категорией применения AC-22A, электрическим сроком службы 1500 раз, Механический срок службы 8500 раз, диапазон рабочих температур от -35°C до 70°C. Он поддерживает дополнительный полюс 1P/2P/3P/4P. цифры.

3. КАКОЙ МЕТОД УСТАНОВКИ ПРИНИМАЕТСЯ?

Он поддерживаетМонтаж на стандартной направляющей DIN35 мм. с застежкой-пряжкой. Установка выполняется быстро, без инструментов и совместима со всеми стандартными дистрибутивами. шкафы и электрооборудование.

4. ИМЕЕТ ЛИ ЭТО ФУНКЦИИ ЗАЩИТЫ ОТ УТЕЧКИ И МОЛНИИ?

Да, он оснащен встроеннымзащита от утечек имолниезащита функции, эффективно защищая цепи от опасности утечки и перенапряжения, вызванного молнией.

5. ИЗ КАКОГО МАТЕРИАЛА ИЗГОТОВЛЕН ОБОРУДОВАНИЕ И В ЧЕМ ЕГО ПРЕИМУЩЕСТВА?

Оболочка изготовлена ​​изPC огнестойкий термореактивный пластик, обладающий термостойкостью, ударопрочностью, огнестойкостью и самозатухающими свойствами. Это также устойчив к старению и коррозии, что обеспечивает долгосрочное безопасное использование в суровых условиях.

6. КАКИЕ СЕРТИФИКАЦИИ ИМЕЕТ ЭТОТ ПРОДУКТ?

Наш выключатель-разъединитель HL30-125 соответствуетМЭК60947-3 иГБ14048.3 международным стандартам, обеспечивая качество, безопасность и надежность на мировых рынках.
