Как выбрать счетчик энергии на DIN-рейку для коммерческих и промышленных проектов?

Выбор счетчика электроэнергии на DIN-рейке предполагает нечто большее, чем просто проверку номинального напряжения или выбор модели, подходящей для размещения в распределительном шкафу. Для коммерческих зданий, промышленных объектов и производителей электрооборудования правильный счетчик должен соответствовать энергосистеме, требованиям к измерениям, пространству для установки и любым планам удаленного мониторинга.

Eton Electric предлагает однофазные и трехфазные измерительные приборы, монтируемые на рейку, для распределения низковольтной электроэнергии и измерения энергии. Ассортимент продукции включает компактные счетчики для однофазных цепей и трехфазные модели для приложений, требующих более широкого электрического мониторинга. Понимание различий между этими вариантами может помочь инженерам-проектировщикам, изготовителям панелей и дистрибьюторам электрооборудования принимать более обоснованные решения о покупке.

Почему счетчики электроэнергии на DIN-рейке используются в коммерческих и промышленных проектах

Счетчик энергии на DIN-рейке измеряет потребление электроэнергии и, в зависимости от модели, может также отображать напряжение, ток, мощность, частоту или другие электрические параметры. Его компактная монтажная конструкция позволяет устанавливать его внутри распределительных коробок, распределительных щитов и шкафов управления, не требуя такого же расположения вырезов в панели, как у многих обычных панельных счетчиков.

Для коммерческих и промышленных пользователей эта конструкция предлагает несколько практических преимуществ.

Эффективное использование пространства шкафа

Пространство в распределительных щитах, содержащих автоматические выключатели, контакторы, защитные устройства и другие электрические компоненты, часто ограничено. Компактный счетчик на DIN-рейке можно интегрировать в существующую компоновку при наличии достаточного пространства на рейке и свободного пространства для проводки.

Удобное измерение энергии на уровне схемы

На выбранных цепях могут быть установлены отдельные счетчики для отслеживания потребления электроэнергии оборудованием, производственными помещениями, арендуемыми объектами или коммерческими помещениями. Это помогает менеджерам объектов определить, где используется энергия, и сравнить потребление в различных частях здания или предприятия.

Упрощенная установка и обслуживание

Стандартный монтаж на DIN-рейку упрощает размещение счетчика внутри совместимого распределительного оборудования. Фактический процесс установки по-прежнему зависит от расположения клемм счетчика, номинального тока, схемы подключения и применимых электротехнических правил.

Поддержка систем энергомониторинга

Некоторые модели оснащены коммуникационными интерфейсами для передачи данных измерений на внешнее оборудование мониторинга. Если требуется удаленный сбор данных, покупатели должны подтвердить доступный интерфейс, протокол, метод подключения и конфигурацию регистра перед заказом.

Для проектов, требующих компактного измерения энергии, компания EtonРельсовый измерительный приборДиапазон обеспечивает отправную точку для сравнения подходящих однофазных и трехфазных моделей.

Однофазные и трехфазные счетчики энергии на DIN-рейку

Одним из первых решений является вопрос о том, следует ли использовать счетчик в однофазной или трехфазной электрической системе. Правильный выбор зависит от фактической схемы электроснабжения и измеряемой цепи, а не просто от размера здания.

Однофазный счетчик часто подходит для контроля отдельного магазина, квартиры или однофазной цепи оборудования. Например, управляющий недвижимостью может использовать отдельные счетчики для учета потребления электроэнергии для разных арендуемых квартир.

Трехфазный счетчик обычно более подходит для контроля трехфазной распределительной цепи или промышленного оборудования. Завод может использовать его для измерения энергопотребления на производственной линии, распределительном щите цеха или другой выбранной нагрузке.

Однако трехфазный счетчик автоматически не подходит для каждой трехфазной установки. Покупатель должен подтвердить, использует ли система трехпроводную или четырехпроводную конфигурацию и поддерживает ли выбранная модель прямое подключение или требуются трансформаторы тока.

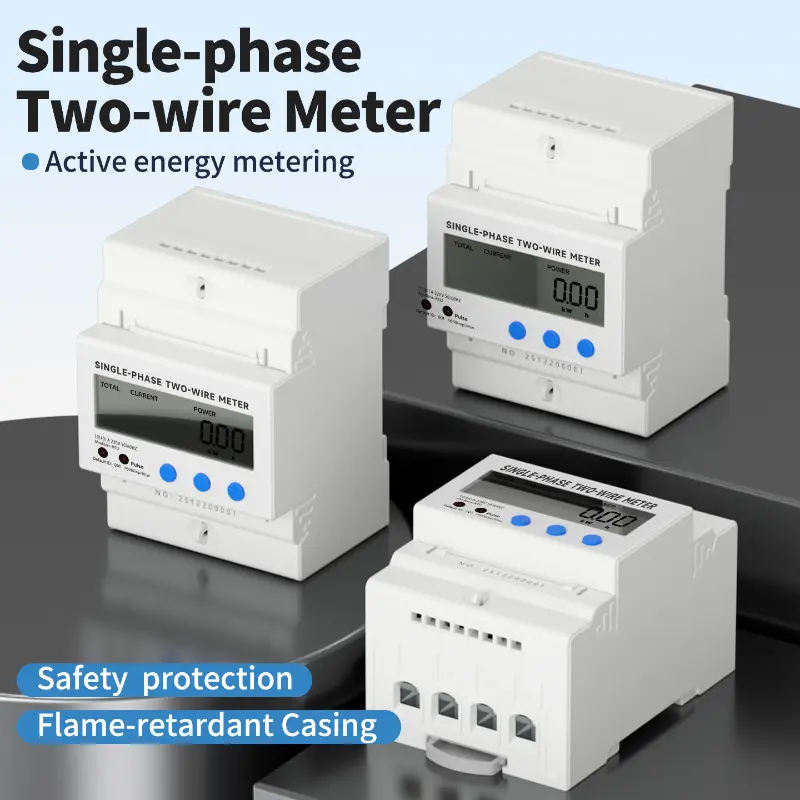

ИтонОднофазный счетчик электроэнергии с направляющей шинойДиапазон предназначен для однофазных измерений. Для проектов, включающих трехфазные цепи, покупатели могут просмотреть доступные модели в основной категории приборов, монтируемых на рейке.

5 ключевых факторов, которые следует проверить перед выбором счетчика энергии на DIN-рейку

1. Номинальное напряжение и совместимость электрической системы.

Номинальное напряжение счетчика должно соответствовать электрической системе, в которой он будет работать. Покупатели должны подтвердить номинальное напряжение питания, частоту, количество фаз и конфигурацию проводки, прежде чем сравнивать отдельные модели.

Для международных проектов этот шаг особенно важен, поскольку спецификации электроснабжения и методы установки различаются на разных рынках.

Не выбирайте счетчик только на основе названия продукта или общего описания. Ознакомьтесь с номинальными входными значениями и схемой подключения для конкретной модели, чтобы убедиться в совместимости с предполагаемой установкой.

2. Номинальный ток и способ подключения

Требуемый диапазон тока является еще одним важным фактором выбора. В зависимости от конструкции счетчика ток может измеряться через прямое соединение или через внешний трансформатор тока (ТТ).

Для счетчика с прямым подключением ожидаемый ток нагрузки должен оставаться в пределах указанных рабочих пределов модели. Для счетчика, подключенного к трансформатору, коэффициент трансформации трансформатора тока и вторичный выход должны соответствовать входным требованиям счетчика.

Например, для промышленного проекта, контролирующего сильноточный фидер, может потребоваться счетчик, подключенный к трансформатору тока, а не счетчик, предназначенный для измерения постоянного тока.

При запросе предложения укажите ожидаемый рабочий ток и уточните, требуется ли для приложения прямое подключение или измерение с помощью трансформатора тока. Это позволяет поставщику рекомендовать подходящую конфигурацию.

3. Точность измерения и необходимые параметры.

Не каждый проект требует одинакового уровня детализации измерений.

Для базового приложения мониторинга энергопотребления в первую очередь может потребоваться накопленное потребление энергии в киловатт-часах (кВтч). В других проектах могут потребоваться напряжение, ток, активная мощность, коэффициент мощности или частота, чтобы помочь оценить условия работы схемы.

Точность измерения должна выбираться в соответствии с требованиями проекта и предполагаемым использованием данных. В линейку приборов Eton, монтируемых на рейку, входят модели с заявленным классом точности 1,0 или 0,5, в зависимости от продукта.

Перед заказом проверьте класс точности конкретной модели, а не предполагайте, что каждый счетчик в семействе продуктов имеет одинаковые характеристики.

Для приложений, связанных с выставлением счетов, распределением арендаторов или официальной отчетностью об энергопотреблении, также проверьте все применимые правила измерения и требования к проверке на целевом рынке.

4. Требования к отображению и коммуникации

Дисплей определяет, как пользователи считывают результаты измерений локально, а функции связи определяют, можно ли передавать данные во внешнюю систему мониторинга.

Для автономной распределительной коробки может быть достаточно четко читаемого локального дисплея. В более крупном коммерческом здании или промышленном объекте удаленный мониторинг может быть более полезным, поскольку операторы могут собирать показания с нескольких цепей в центральном месте.

Некоторые электроизмерительные приборы Eton поддерживают протоколы связи RS485 и Modbus. Доступность зависит от выбранного продукта и модели, поэтому наличие этих функций необходимо подтвердить соответствующей технической документацией.

Прежде чем сделать заказ, проверьте:

• Требуется ли локальный дисплей

• Какие электрические параметры должны отображаться

• Требуется ли RS485 или другой интерфейс связи

• Поддерживает ли платформа мониторинга протокол связи счетчика

• Доступны ли карты регистров и инструкции по настройке

Если проект требует удаленного мониторинга, стоит подтвердить совместимость связи на этапе предложения, а не обнаруживать несоответствие после установки.

5. Размеры DIN-рейки и условия установки.

Даже если два счетчика поддерживают одну и ту же электрическую систему, их размеры, положения клемм и требования к установке могут различаться.

Проверьте требуемый тип DIN-рейки, ширину модуля, глубину шкафа, расстояние между проводами, диапазон рабочих температур и состояние корпуса. Выбранный счетчик должен соответствовать запланированной компоновке панели, не мешая соседним автоматическим выключателям или другим компонентам.

Для проектов, включающих несколько точек измерения, единый формат монтажа также может упростить проектирование, сборку и замену панели в будущем.

Приборы Eton, монтируемые на рейку, используют стандартную конструкцию установки на DIN-рейку. Покупатели все равно должны подтвердить размеры и детали монтажа конкретной модели, прежде чем окончательно утвердить компоновку панели.

Какой счетчик энергии на DIN-рейку подходит для вашего применения?

Следующие примеры иллюстрируют, как требования приложения влияют на выбор продукта.

Эти примеры являются отправной точкой, а не универсальными спецификациями. Окончательный выбор должен основываться на электрических чертежах, характеристиках нагрузки, целях измерения и требованиях проекта к установке.

Почему стоит обратить внимание на Eton Electric в качестве поставщика счетчиков энергии на DIN-рейку?

Для зарубежных дистрибьюторов, электротехнических подрядчиков и производителей оборудования выбор продукции является лишь частью процесса закупок. Также важны согласованные спецификации, доступность моделей, техническая коммуникация и координация повторных заказов.

Eton Electric поставляет измерительные приборы, монтируемые на рельсы, для однофазных и трехфазных систем. Информация о продуктах включает модели, предназначенные для измерения энергии и более широкого электрического мониторинга, что позволяет клиентам сравнивать различные конфигурации в одной и той же категории продуктов.

Что касается поиска B2B, Итон предлагает несколько моментов для обсуждения в процессе составления предложения:

• Выбор продукта:Определите подходящие модели в соответствии с напряжением питания, диапазоном тока, конфигурацией проводки и требованиями к измерениям.

• Подтверждение спецификации:Перед размещением заказа ознакомьтесь с техническими параметрами и деталями установки предлагаемой модели.

• Массовые закупки:Обсудите количество, упаковку, условия доставки и требования к повторным заказам для оптовых или проектных заказов.

• Требования OEM/ODM:Подтвердите, доступны ли для предполагаемого заказа индивидуальная настройка, маркировка или другие запрошенные меры для конкретной модели.

• Техническая поддержка:Уточните требования к проводке, связи и интеграции, прежде чем продукт будет включен в более крупную электрическую систему.

Клиенты могут оставить отзыв о Eton'sрельсовые измерительные приборыиполный ассортимент продукцииопределить подходящие варианты.

Какую информацию следует предоставить при запросе ценового предложения?

Подробный запрос помогает сократить ненужные замены и облегчает поиск подходящего счетчика.

При обращении к поставщику укажите следующую информацию, если она доступна:

1. Приложение:Коммерческое здание, завод, распределительный щит, счетчик аренды или другое использование.

2. Система питания:Однофазное или трехфазное, номинальное напряжение, частота и конфигурация проводки.

3. Текущие требования:Ожидаемый рабочий ток и требуется ли прямое подключение или трансформатор тока.

4. Функции измерения:Только энергопотребление или дополнительные параметры, такие как напряжение, ток, мощность и частота.

5. Требования к общению:Требуется ли удаленный мониторинг, совместимость с RS485 или Modbus.

6. Требования к установке:Тип DIN-рейки, доступное пространство и предпочтения по клеммам или проводке.

7. Детали заказа:Предполагаемое количество, рынок назначения, требуемый график доставки, а также любые требования к маркировке или настройке.

Если у вас уже есть техническая спецификация, схема подключения или эталонная модель, включите ее в свой запрос. Это обеспечивает более надежную основу для выбора продукта, чем запрос счетчика только по названию.

Чтобы обсудить доступность модели, технические характеристики или оптовую закупку, посетите сайт Eton Electric.Страница отправки запросаи отправьте требования к проекту.

Выбор подходящего счетчика энергии для DIN-рейки начинается с четкого понимания электрической системы и информации, которую необходимо измерить. Подтвердив перед заказом конфигурацию источника питания, диапазон тока, требования к точности, функции связи и условия установки, коммерческие и промышленные клиенты могут уменьшить количество ошибок при выборе и повысить эффективность закупок.
