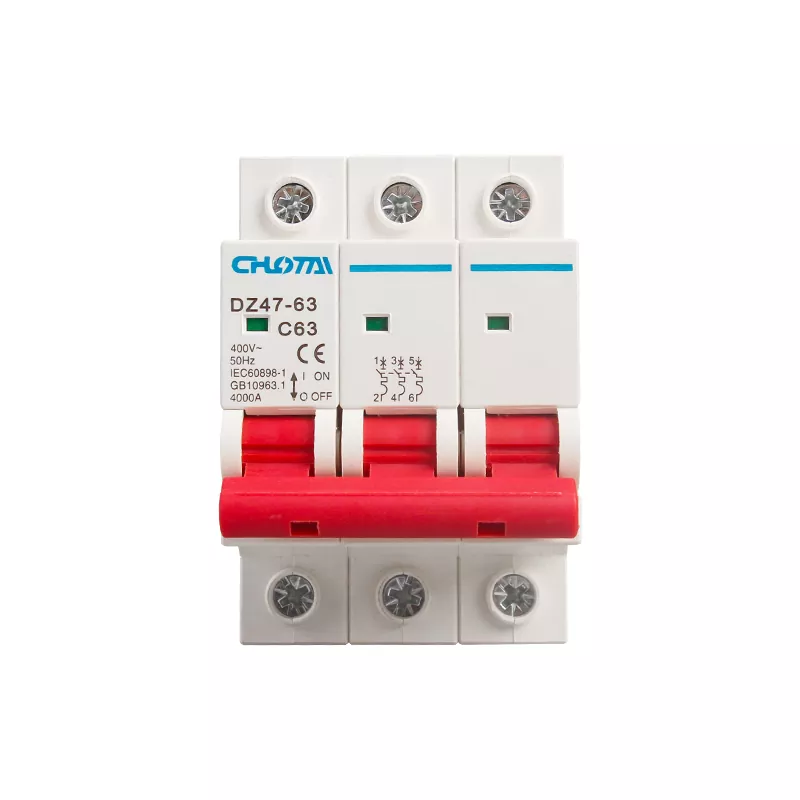

Миниатюрный автоматический выключатель 3P 63A DZ47

Eton является профессиональным китайским производителем и поставщиком миниатюрных автоматических выключателей 3P 63A DZ47, предлагающим оптовые высокоэффективные решения для защиты цепей для покупателей со всего мира. Этот автоматический выключатель, предназначенный для трехфазных энергосистем напряжением 400 В, автоматически отключает питание в случае перегрузки или короткого замыкания, эффективно предотвращая опасность поражения электрическим током и повреждение оборудования. Изготовленный из огнестойкого ПК-материала премиум-класса и с применением точных технологий, он отличается прочной конструкцией, удобством в использовании и длительным сроком службы. Соответствуя стандартам IEC60898-1 и GB10963.1, он широко применяется в распределительных шкафах, жилых зданиях, промышленном оборудовании и коммерческих энергосистемах. Благодаря стабильному качеству, прямым поставкам с завода и поддержке OEM/ODM, Eton обеспечивает надежные решения для оптовых закупок.

НОВОЕ ОБНОВЛЕНИЕ КАЧЕСТВА И БОЛЬШЕ ПРОЧНОСТИ

Наш автоматический выключатель DZ47-63 является надежным китайским производителем и поставщиком решений для оптовой защиты цепей, обеспечивая повышенное качество и стабильную работу для покупателей по всему миру. От выбора материала до окончательной сборки каждый компонент строго проверяется, чтобы обеспечить постоянную безопасность и долговечность.

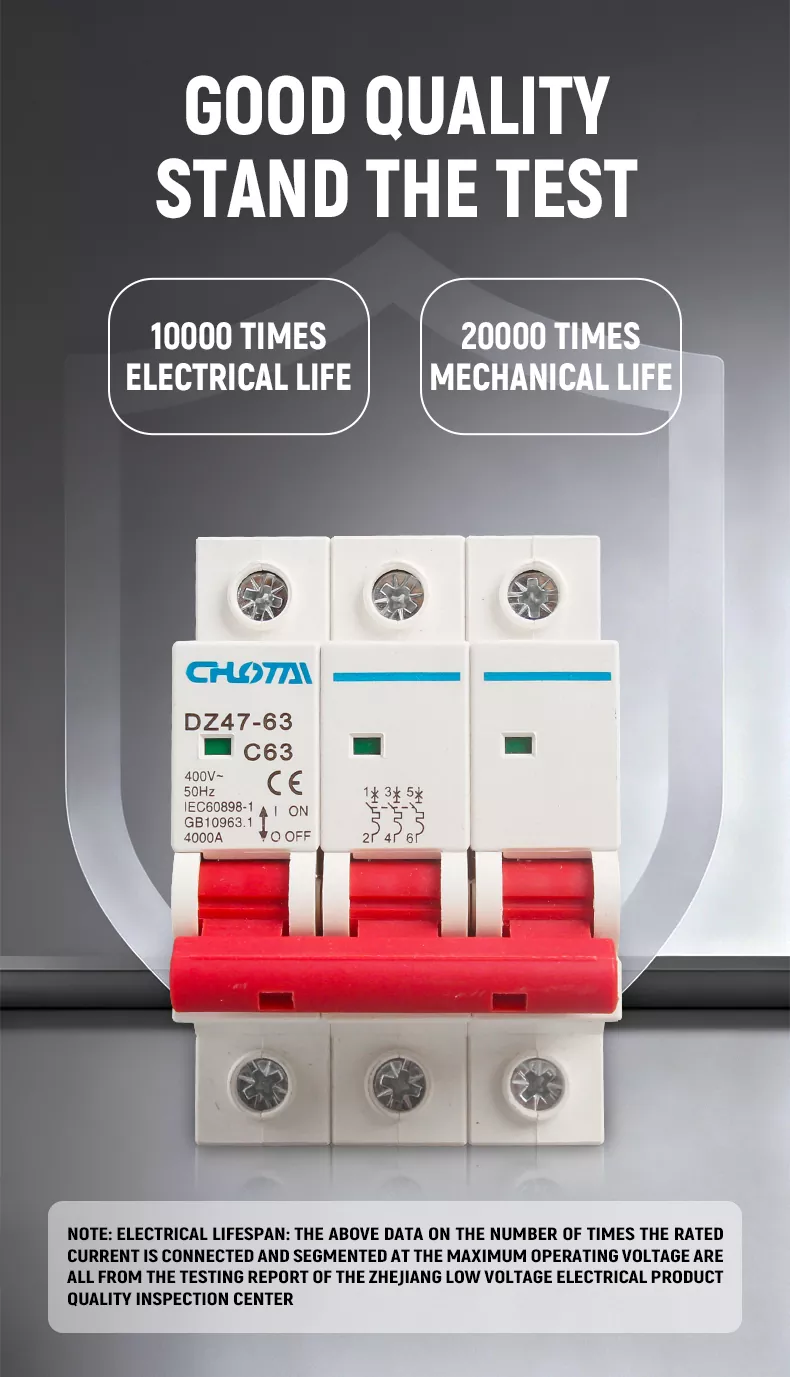

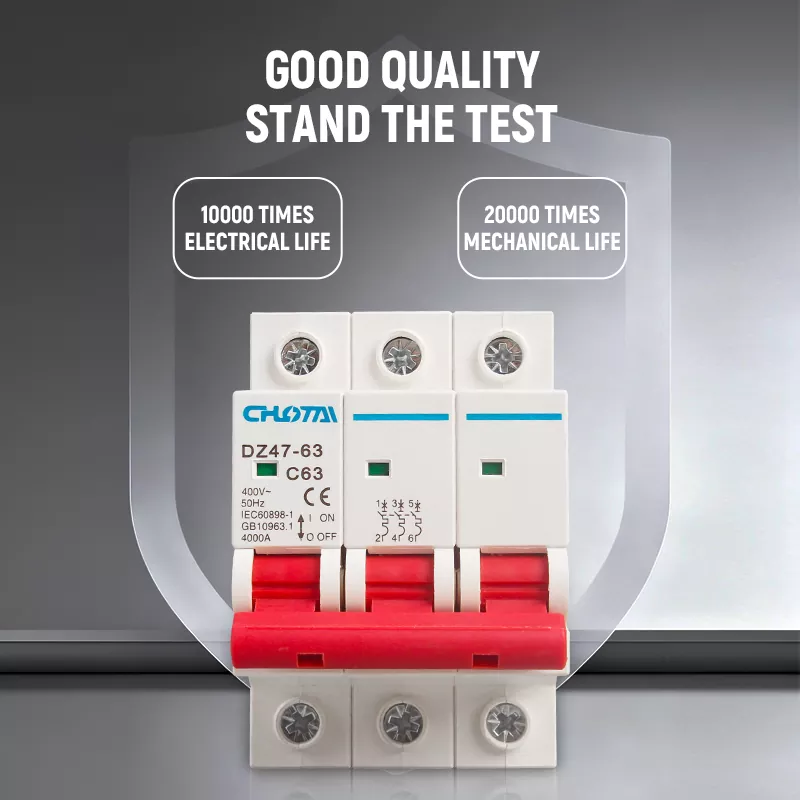

Он имеет10000-кратный электрический срок службыиМеханический срок службы в 20 000 раз, полностью протестирован и сертифицирован Чжэцзянским центром контроля качества низковольтной электротехнической продукции. Термореактивный огнестойкий корпус обеспечивает превосходную термостойкость, ударопрочность и самозатухающие свойства, а высококачественные медные клеммы обеспечивают стабильную проводимость и эффективную передачу тока.

Перед поставкой каждое устройство проходит строгие испытания на старение и выдерживание напряжения, что обеспечивает долгосрочную стабильную работу даже в суровых и требовательных условиях. Благодаря возможности заводских поставок и профессиональной поддержке OEM/ODM, Eton предлагает надежные решения DZ47-63 MCB для промышленного, коммерческого и жилого применения.

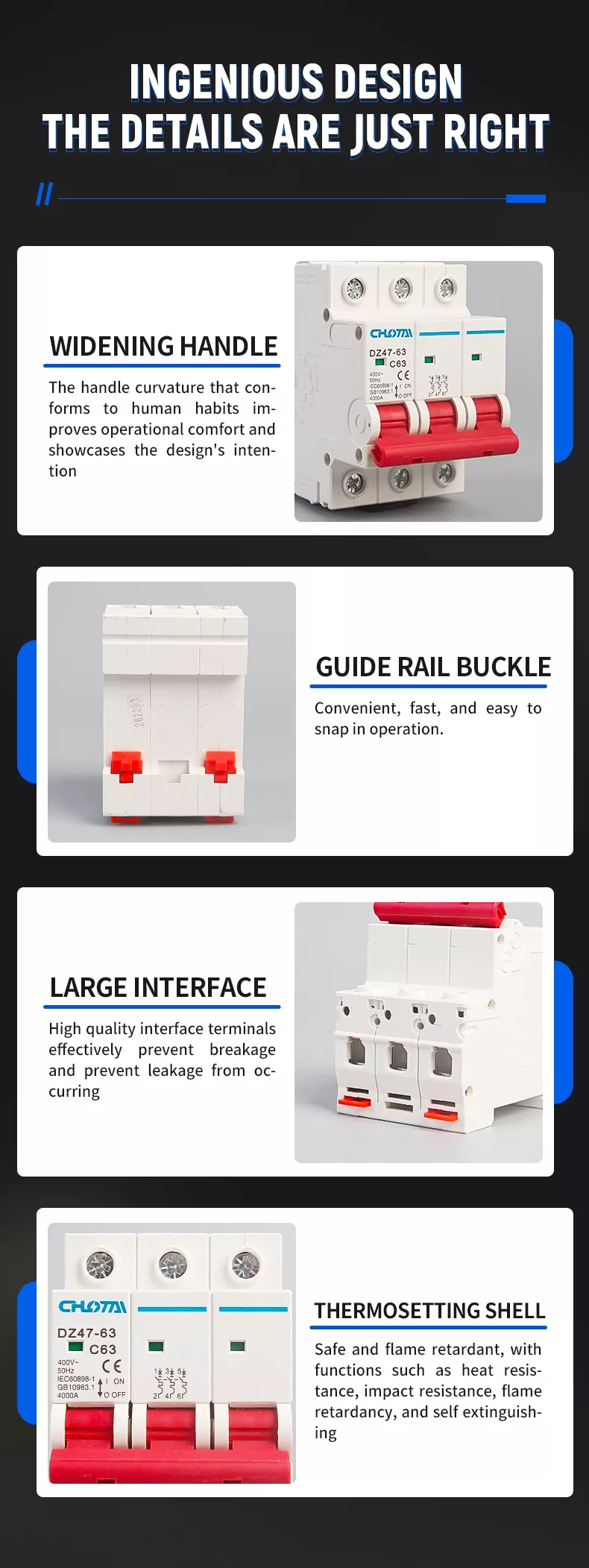

СТРУКТУРНЫЙ АНАЛИЗ

MCB имеет компактную и продуманную структуру с четырьмя основными конструктивными особенностями:

1. РАСШИРЯЮЩАЯСЯ РУЧКА ТИПА D: Эргономичный изгиб для комфортной работы, легкость включения/выключения.

2. НАПРАВЛЯЮЩАЯ ПРЯЖКА: Стандартный монтаж на рейку DIN35 мм, удобная и быстрая установка с защелками.

3. БОЛЬШИЕ ИНТЕРФЕЙСНЫЕ ТЕРМИНАЛЫ: Высококачественные клеммы предотвращают поломку и утечку, обеспечивая надежную проводку.

4. ТЕРМОРЕАКТИВНАЯ ОБОЛОЧКА: Огнестойкий, термостойкий, ударопрочный и самозатухающий для максимальной безопасности.

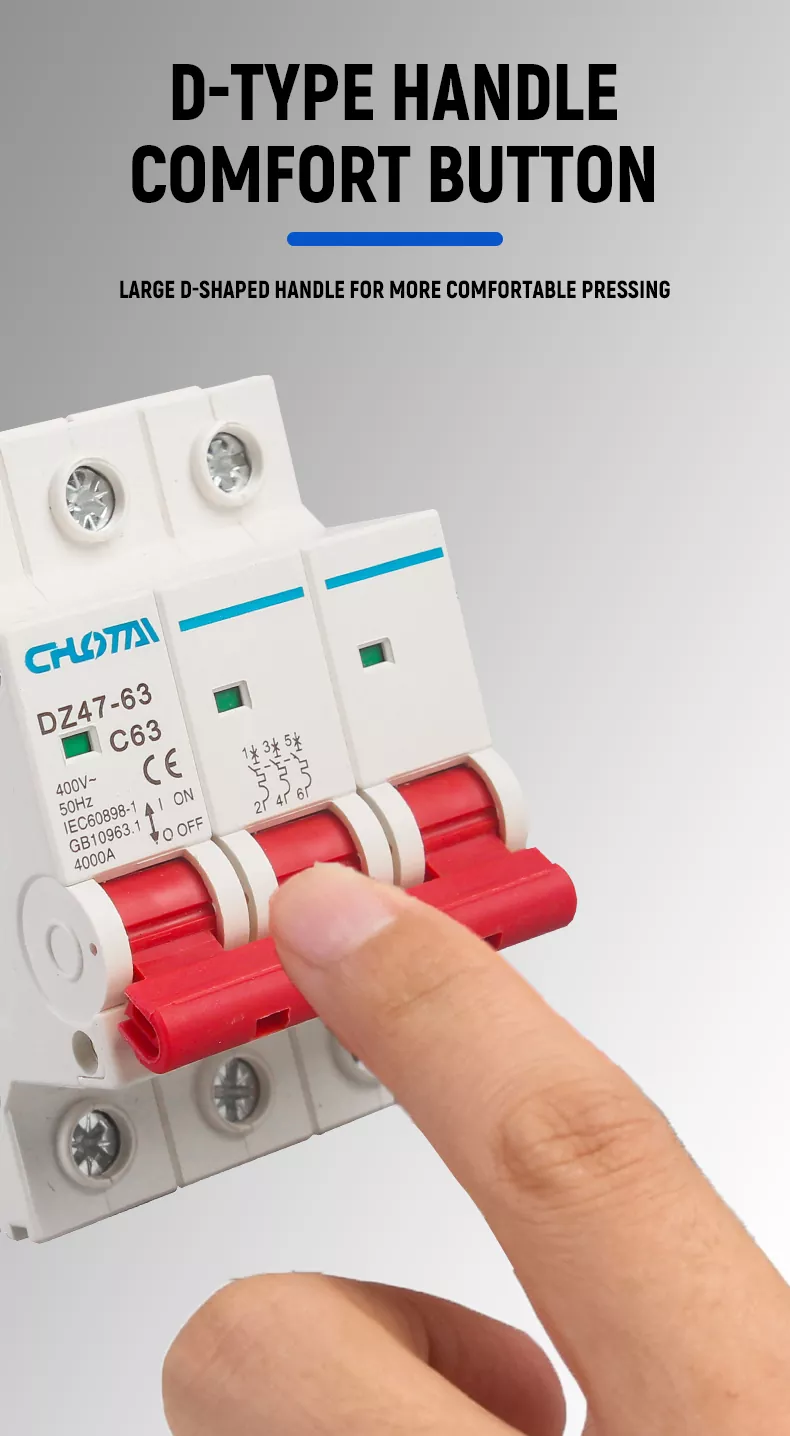

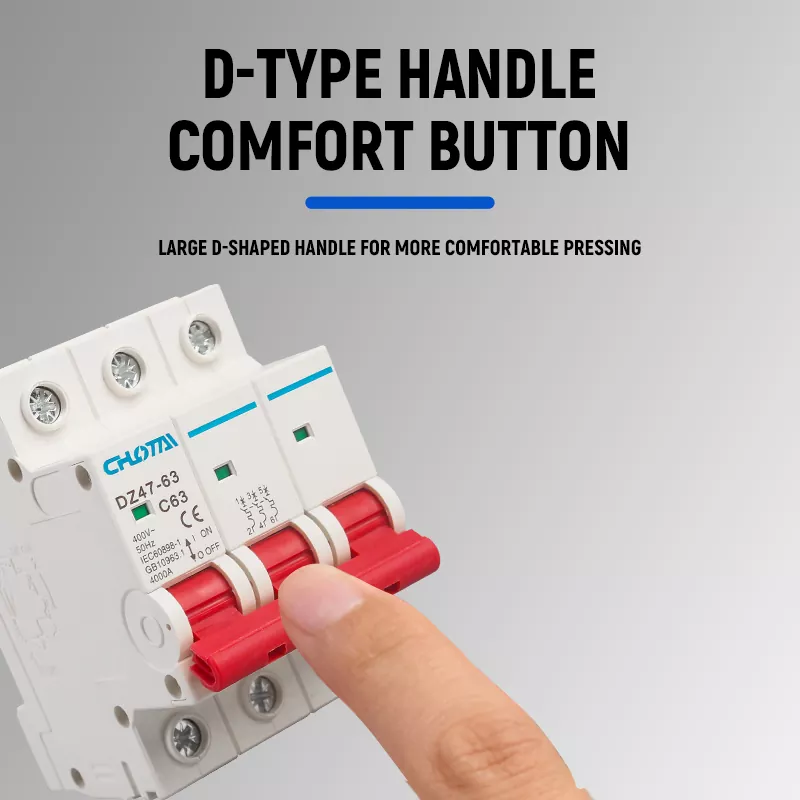

ЭРГОНОМИЧНАЯ РУЧКА ТИПА D ДЛЯ КОМФОРТНОЙ РАБОТЫ

Оснащен большой D-образной ручкой, разработанной с учетом привычек работы человека. Расширенная изогнутая конструкция обеспечивает удобный захват, снижающий утомляемость при частом переключении. Красная хорошо видимая ручка обеспечивает четкость распознавание статуса, что упрощает работу даже в темноте.

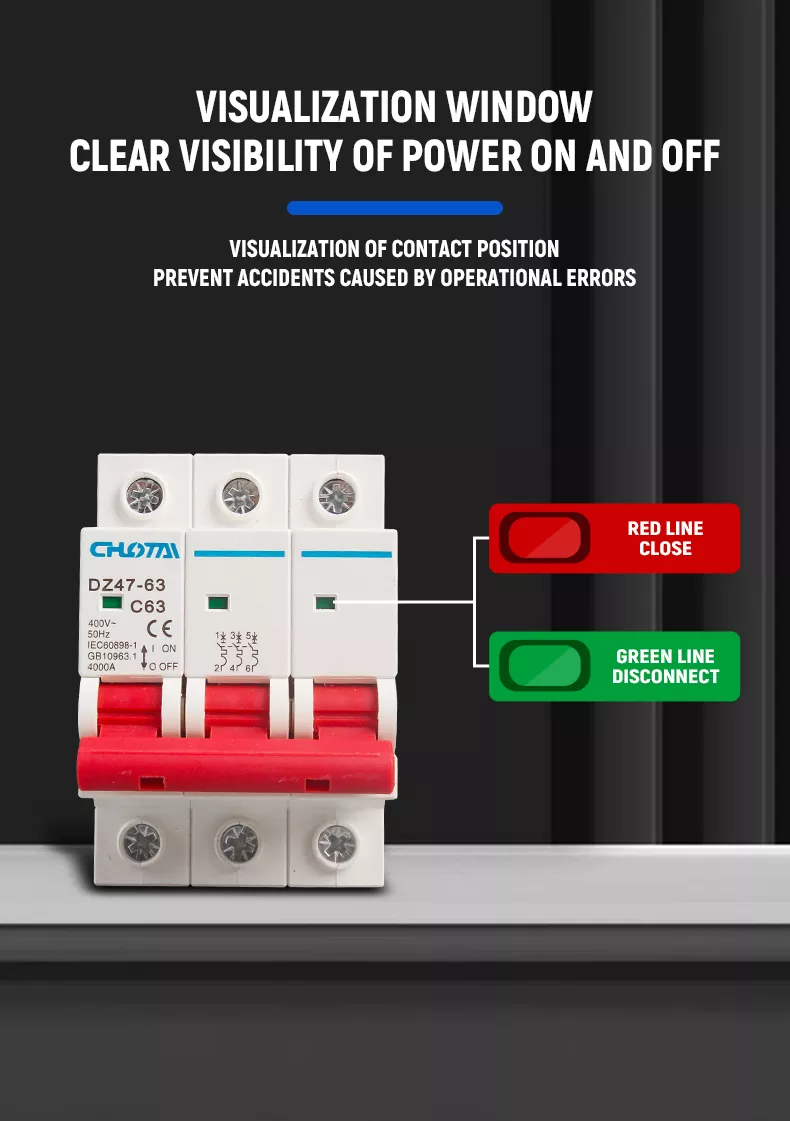

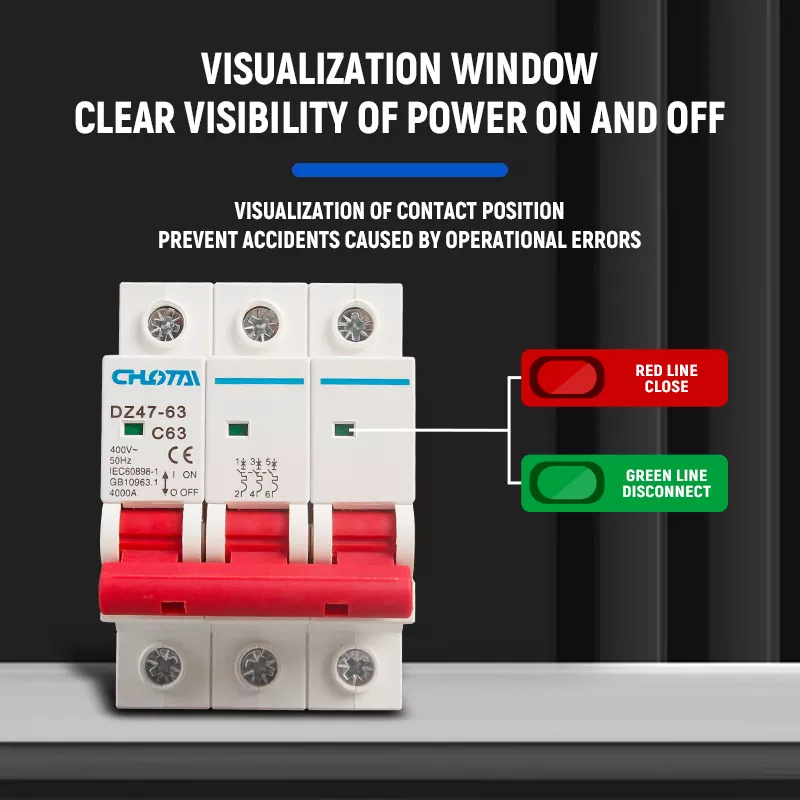

ОКНО ВИЗУАЛИЗАЦИИ ДЛЯ ЧЕТКОЙ ИНДИКАЦИИ СОСТОЯНИЯ

Встроенное визуальное окно положения контактов четко отображает состояние питания: зеленый цвет указывает на то, что цепь исправна. отключен, красный цвет означает, что цепь замкнута. Это предотвращает несчастные случаи, вызванные эксплуатационными ошибками, позволяя пользователи могут мгновенно подтвердить рабочее состояние автоматического выключателя.

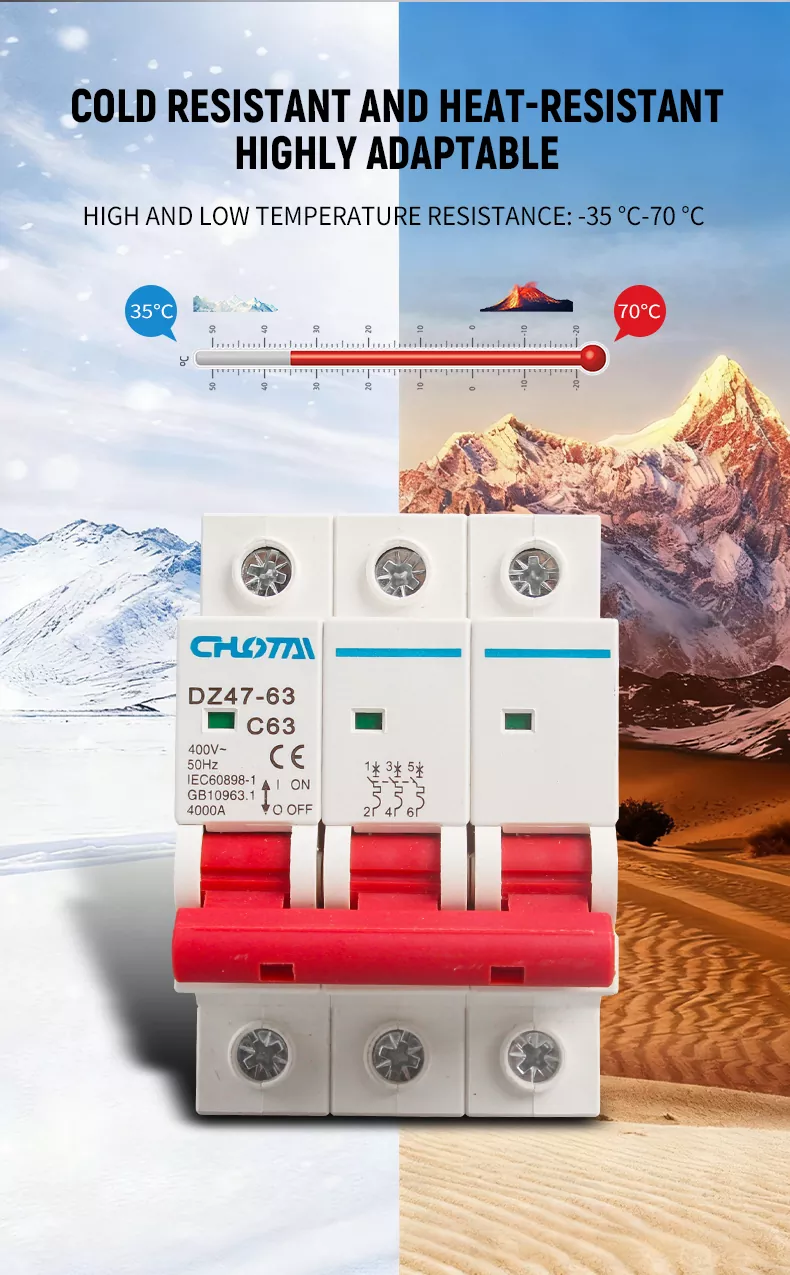

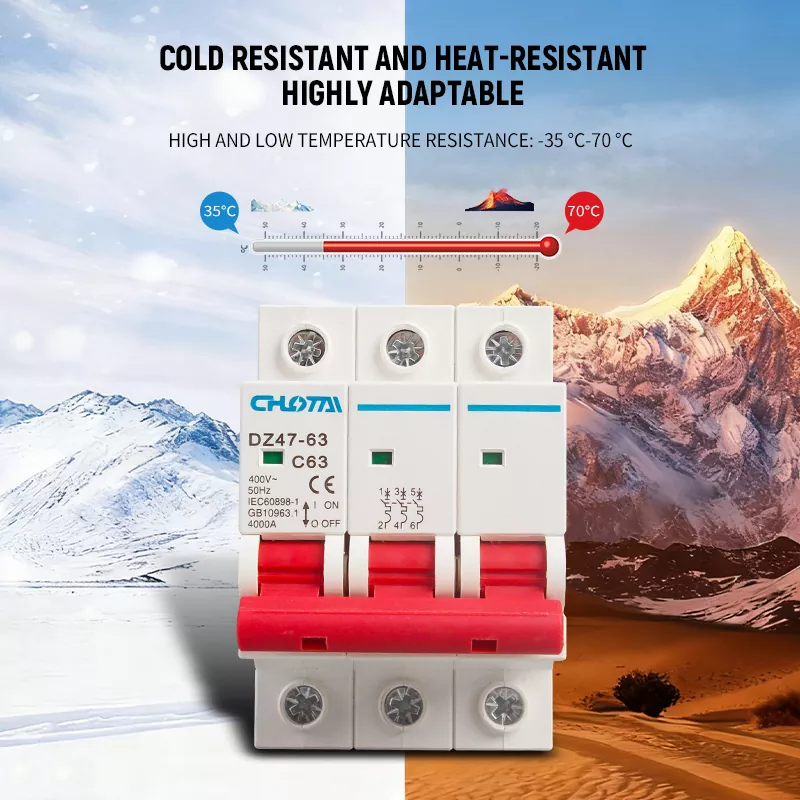

ШИРОКАЯ ТЕМПЕРАТУРНАЯ АДАПТИВНОСТЬ

MCB отличается превосходной устойчивостью к высоким и низким температурам и имеет диапазон рабочих температурот -35°С до 70°С. Он стабильно работает в условиях сильного холода (например, альпийские регионы) и высоких температур (например, пустыня, промышленные цеха). средах, обеспечивая надежную защиту цепей в различных климатических условиях.

НАШИ ПРОДУКТЫ VS. ДРУГИЕ ПРОДУКТЫ

ОСНОВНОЕ ПРЕИМУЩЕСТВО

ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ И ПЕРЕГРУЗКИ: Автоматически отключается от электропитания во время неисправностей, предотвращая возгорание электрооборудования.

ОГНЕЗАЩИТНЫЙ МАТЕРИАЛ: Термореактивная оболочка с превосходной огнестойкостью, обеспечивающая безопасность в экстремальных условиях.

ЛЕГКАЯ УСТАНОВКА: Стандартный монтаж на рейку DIN35 мм, быстрая установка защелками, совместимость со всеми распределительными шкафами.

ДЛИТЕЛЬНЫЙ СРОК СЛУЖБЫ: 10 000 электрических циклов и 20 000 механических циклов, рассчитаны на длительное использование.

ЧЕТКАЯ ИНДИКАЦИЯ СОСТОЯНИЯ: Визуальное окно состояния питания в реальном времени, предотвращающее эксплуатационные ошибки.

ШИРОКАЯ ПРИМЕНИМОСТЬ: Модель 3P 63A, подходящая для трехфазных систем напряжением 400 В и удовлетворяющая жилым, коммерческим и промышленным потребностям.

ШЕСТЬ ОСНОВНЫХ ПРЕИМУЩЕСТВ ПРОДАЖИ

• ЗАЩИТА ОТ ПЕРЕГРУЗКИ И КОРОТКОГО ЗАМЫКАНИЯ: Двойная защита для защиты цепей и электрооборудования.

• ОГНЕЗАЩИТНАЯ ОБОЛОЧКА: Высокопрочный термореактивный материал, термостойкий, ударопрочный и самозатухающий.

• ЭРГОНОМИЧНАЯ РУЧКА: Расширенная конструкция типа D для комфортной и легкой работы.

• ОКНО ВИЗУАЛЬНОГО СОСТОЯНИЯ: Четкая индикация включения/выключения, исключающая эксплуатационные риски.

• ШИРОКАЯ ТЕМПЕРАТУРНАЯ УСТОЙЧИВОСТЬ: Рабочий диапазон от -35°C до 70°C, адаптируется к любой среде.

• АВТОРИТЕТНАЯ СЕРТИФИКАЦИЯ: Сертифицирован CE, CCC и соответствует международным стандартам безопасности.

ПРОЧНАЯ И ОГНЕЗАМОЧНАЯ ОБОЛОЧКА

Корпус изготовлен из высокопроизводительного термореактивного поликарбоната, с гладкой поверхностью без заусенцев и превосходными механическая прочность. Он отличается выдающейся огнестойкостью, термостойкостью, ударопрочностью и самозатухающие свойства, эффективно предотвращающие возгорания, вызванные короткими замыканиями и перегрузками. Материал также устойчив к старению и коррозии, что обеспечивает долгосрочное безопасное использование в различных сложных условиях.

ВЫСОКОКАЧЕСТВЕННЫЕ КЛЕММЫ И ПРОСТОЕ ПОДКЛЮЧЕНИЕ

Оснащен большими высококачественными интерфейсными клеммами из меди с высокой проводимостью. Проводка нажимной пластины Конструкция платы обеспечивает надежную и надежную проводку, эффективно предотвращая поломку и утечку. Большое пространство терминала подходит для толстых проводов, что делает установку более простой и надежной.

СТАНДАРТНЫЙ МОНТАЖ НА DIN-РЕЙКУ

Предназначен для установки стандартной направляющей DIN35 мм, с удобной защелкивающейся пряжкой. Он совместим со всеми стандартные распределительные шкафы, обеспечивающие быструю установку и демонтаж без использования инструментов, подходящие для быстрого развертывания в различных сценариях распределения электроэнергии.

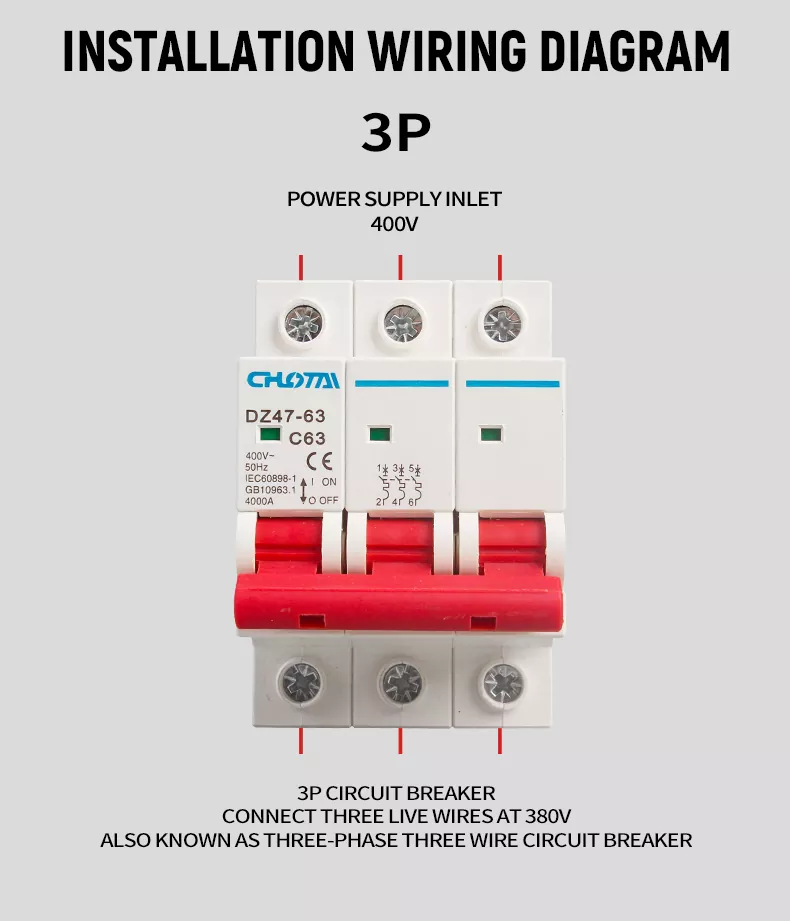

СХЕМА УСТАНОВКИ 3П

Подключите вход трехфазного источника питания напряжением 400 В к верхним клеммам 3-контактного автоматического выключателя.

Подключите нагрузку (оборудование) к нижним клеммам автоматического выключателя.

Убедитесь, что все провода надежно затянуты, чтобы избежать перегрева.

Включите MCB, чтобы подтвердить нормальное электропитание.

Примечание. Этот 3-полюсный автоматический выключатель представляет собой трехфазное трехпроводное устройство, используемое для подключения трех проводов под напряжением 380 В/400 В. трехфазные энергосистемы.

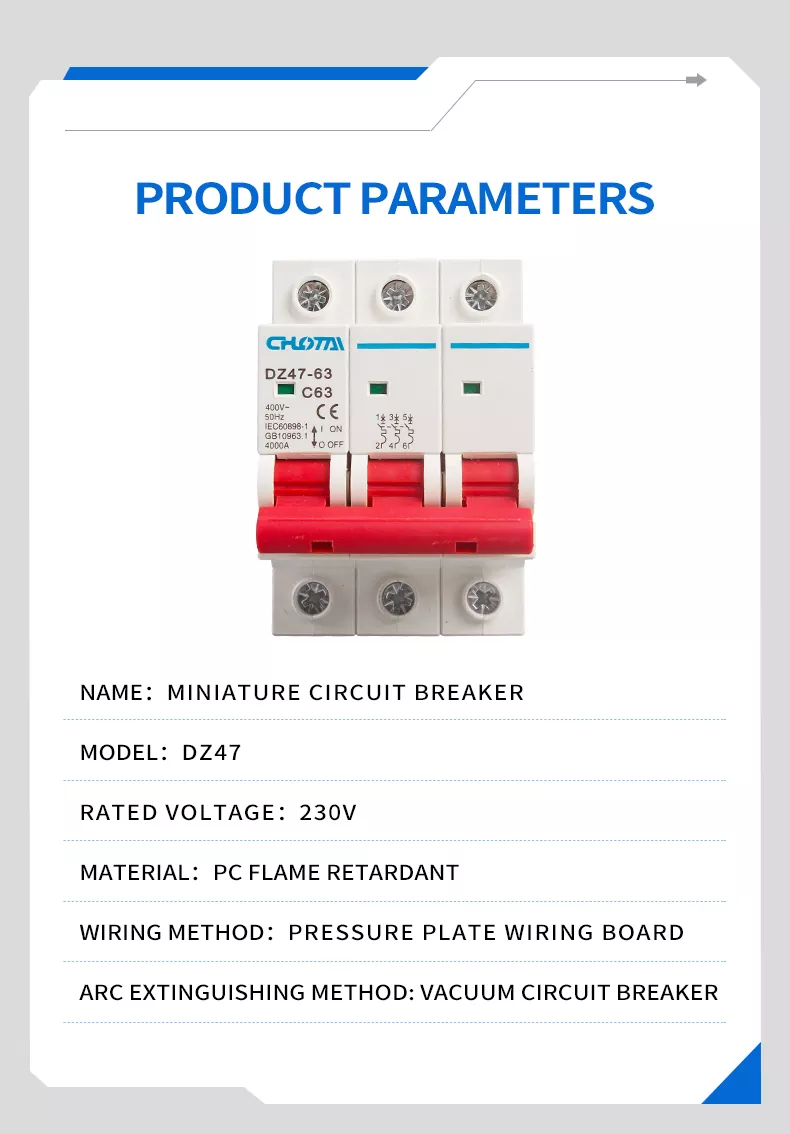

ПАРАМЕТРЫ ПРОДУКТА

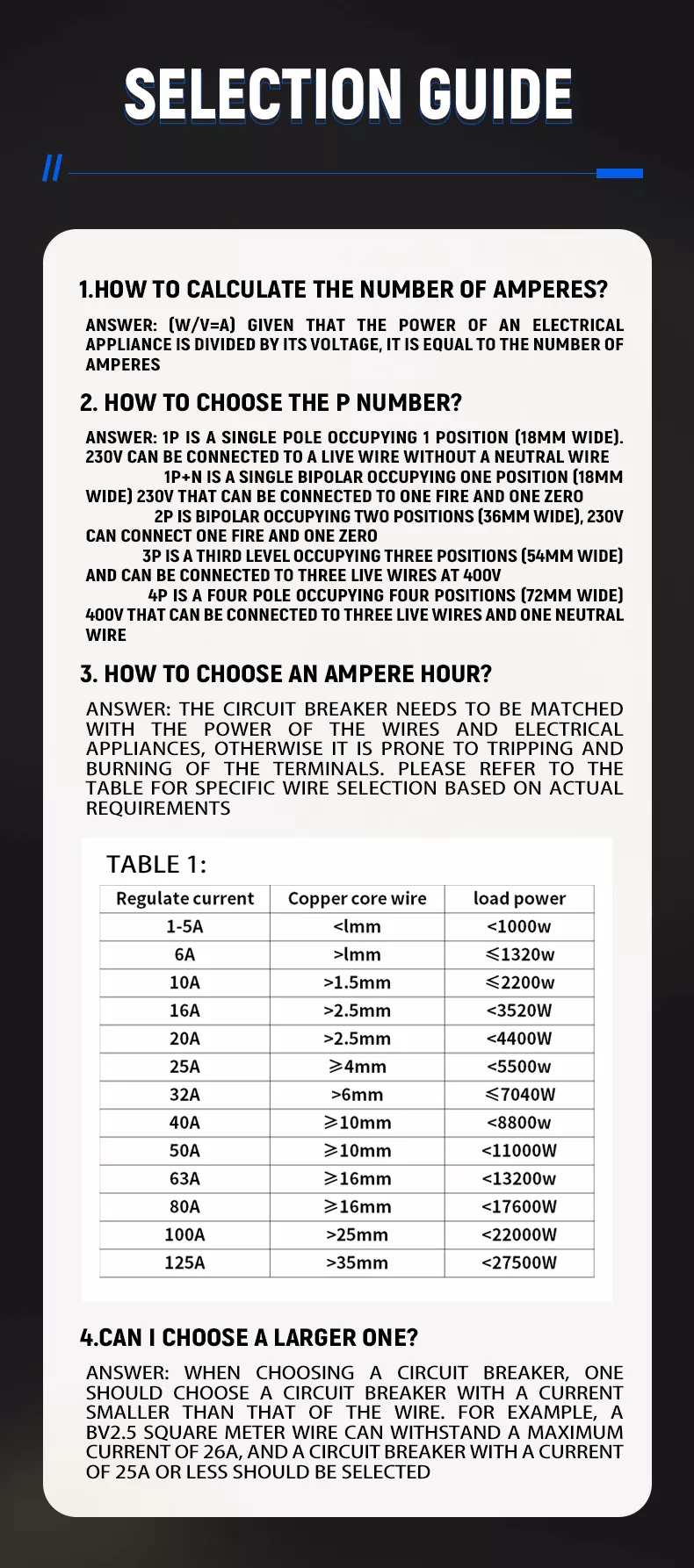

РУКОВОДСТВО ПО ВЫБОРУ

1. Как рассчитать количество ампер?

Формула:Ток (А) = Мощность (Вт) / Напряжение (В). Рассчитайте необходимый ток, исходя из мощности ваших электроприборов.

2. Как выбрать номер полюса?

• 1П: Однополюсный, 1 модуль (шириной 18 мм), только для провода под напряжением 230 В (без нейтрали).

• 1П+Н: 1 модуль (шириной 18 мм), для 230 В, фаза + нейтраль.

• 2П: 2 модуля (шириной 36 мм), для 230 В фаза + нейтраль.

• 3П: 3 модуля (шириной 54 мм) для 3-фазных проводов под напряжением 400 В (этот продукт).

• 4П: 4 модуля (шириной 72 мм), для 400 В, 3 фазы + нейтраль.

3. Как выбрать номинальную силу тока?

Чтобы избежать отключения или перегрева клемм, сопоставьте номинал выключателя с проводом и мощностью устройства. Обратитесь к таблице ниже:

4. Могу ли я выбрать больший размер?

Нет. Всегда выбирайте автоматический выключатель с номиналом тока.меньше максимальной несущей способности провода. Например, провод BV сечением 2,5 мм² выдерживает максимум 26 А, поэтому необходимо выбрать автоматический выключатель на 25 А или ниже.

ШИРОКО ИСПОЛЬЗУЕТСЯ

Наш миниатюрный автоматический выключатель DZ47-63 3P 63A широко используется в:

• ЖИЛЫЕ ЗДАНИЯ: Домашняя распределительная коробка, защита 3-фазного источника питания.

• КОММЕРЧЕСКИЕ ЗДАНИЯ: Офисное здание, система распределения электроэнергии торгового центра.

• ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ: Заводской цех, производственная линия, 3-фазная защита электропитания.

• РАСПРЕДЕЛИТЕЛЬНЫЕ ШКАФЫ: Распределительная коробка, электрический шкаф управления.

• ВОЗОБНОВЛЯЕМАЯ ЭНЕРГИЯ: Солнечная энергетическая система, распределение ветровой энергии.

• ИНФРАСТРУКТУРА: Объекты общественного пользования, уличное освещение, базовые станции связи.

Часто задаваемые вопросы

1. КАКАЯ ОСНОВНАЯ ФУНКЦИЯ ЭТОГО 3P 63A DZ47 MCB?

Это устройство защиты трехфазной цепи, которое обеспечиваетзащита от перегрузки изащита от короткого замыкания. Он автоматически отключается от источника питания, когда цепь перегружена или короткозамкнута, предотвращая электрические пожары и повреждения оборудования, а также обеспечение безопасности энергосистемы.

2. ЧТО ТАКОЕ НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ И ТОК ЭТОГО ИЗДЕЛИЯ?

Это модель 3П 63А с номинальным напряжением400 В~ (подходит для трехфазных систем питания) и номинальным током63А, с отключающей способностью 4000А.

3. КАКОЙ СПОСОБ УСТАНОВКИ?

Он поддерживаетстандартный монтаж на направляющую DIN35 мм, с защелкивающейся пряжкой для быстрой и простой установки, совместим со всеми стандартными распределительными шкафами.

4. КАКОВ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР?

Продукт обладает превосходной температурной адаптируемостью, диапазон рабочих температур составляетот -35°С до 70°С, подходит для использования в условиях экстремального холода и высокой температуры.

5. КАК ВЫБРАТЬ ПРАВИЛЬНЫЙ НОМИНАЛ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ?

Сначала рассчитайте требуемый ток, используя ток = мощность/напряжение, затем выберите номинал выключателя.меньше максимальной несущей способности провода для обеспечения безопасности. Подробную информацию о подборе см. в нашей таблице руководства по выбору.

6. КАКИЕ СЕРТИФИКАЦИИ ИМЕЕТ ЭТОТ ПРОДУКТ?

Наш MCB DZ47-63 прошелСертификация CE (соответствует стандартам ЕС) исертификация CCC (соответствует китайским национальным стандартам) и соответствует международным стандартам IEC60898-1 и GB10963.1.
