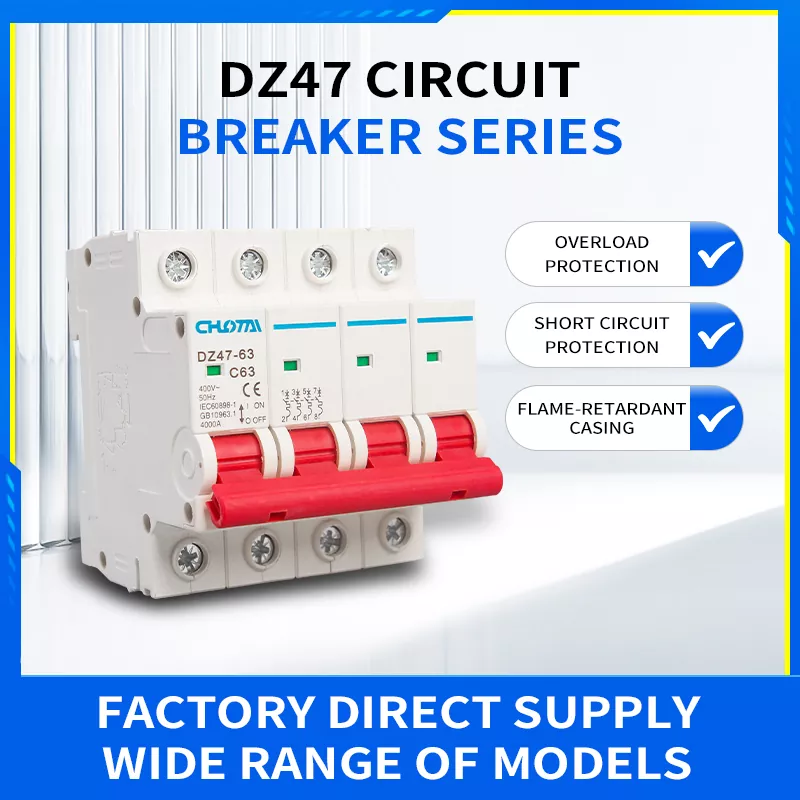

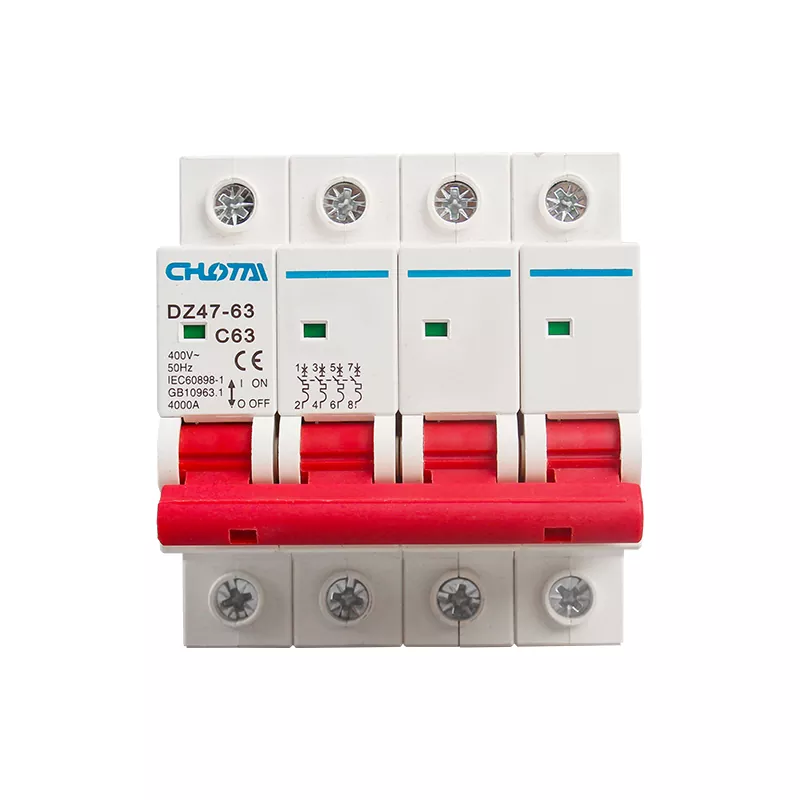

Миниатюрный автоматический выключатель 4P 63A DZ47

Наш миниатюрный автоматический выключатель 4P 63A DZ47 представляет собой высокопроизводительное устройство защиты цепей, предназначенное для 3-фазных 4-проводных сетей. Системы питания 400В. Он автоматически отключается от питания в случае перегрузки, короткого замыкания или грозового перенапряжения. эффективно предотвращает электрические пожары и повреждение оборудования. Изготовлен из огнестойкого материала ПК премиум-класса и прецизионное машиностроение, он отличается удобным дизайном, длительным сроком службы и сертификацией CE/CCC. Это широко используется в распределительных шкафах, жилых домах, промышленном оборудовании и коммерческих энергосистемах, обеспечивая безопасная и надежная работа электропитания.

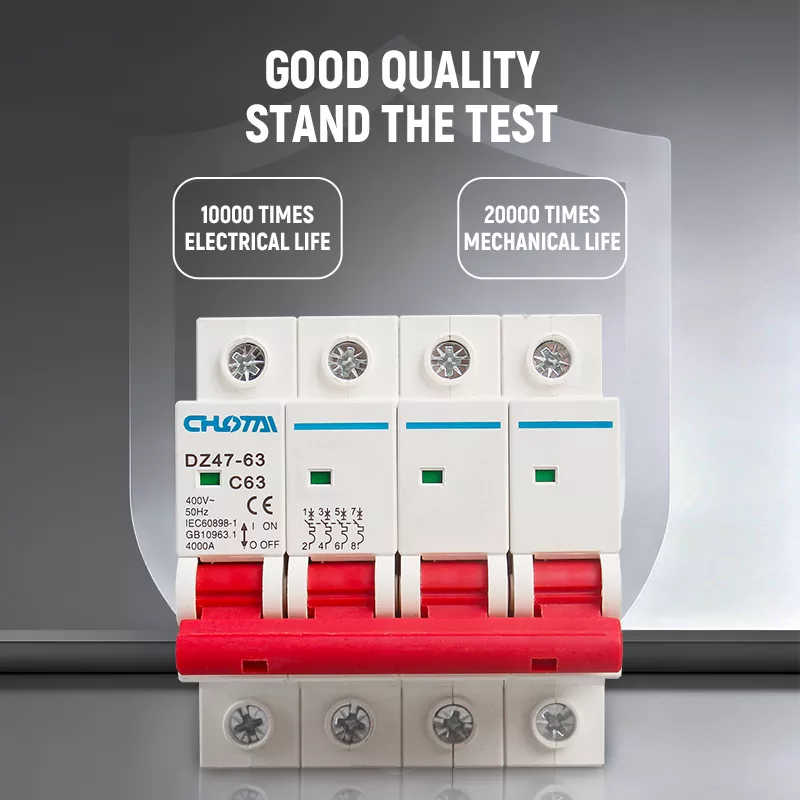

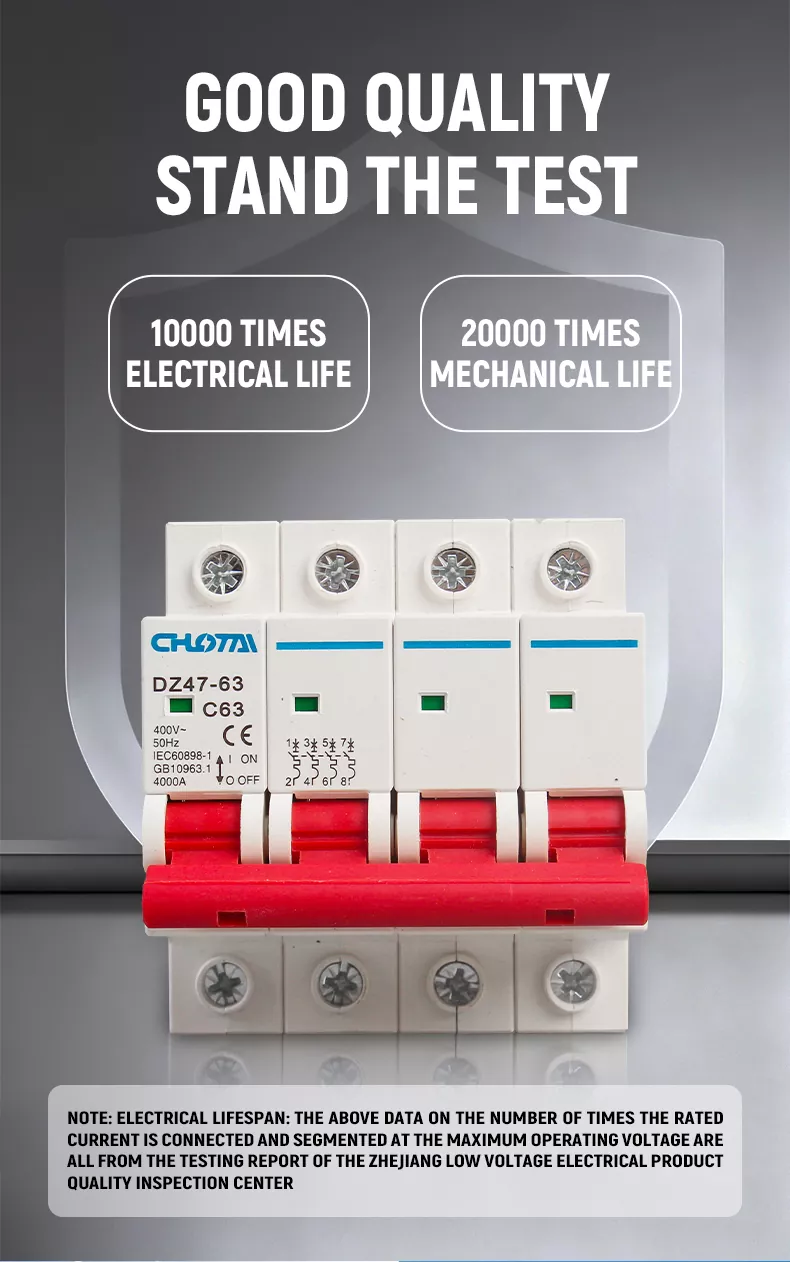

НОВОЕ ОБНОВЛЕНИЕ КАЧЕСТВА И БОЛЬШЕ ПРОЧНОСТИ

Наш автоматический выключатель DZ47-63 прошел комплексную модернизацию качества. От выбора материала до окончательной сборки, каждый Компонент строго проверяется. Он может похвастаться10000-кратный электрический срок службы иМеханический срок службы в 20 000 раз, протестировано и сертифицировано Чжэцзянским центром контроля качества низковольтной электротехнической продукции. Термореактивный оболочка обеспечивает превосходную термостойкость, ударопрочность и самозатухающие свойства, а также высокое качество. медные клеммы обеспечивают стабильную проводимость. Каждый продукт проходит строгие испытания на старение и выдержку напряжения, прежде чем поставки, обеспечивающей долгосрочную стабильную работу в суровых промышленных условиях.

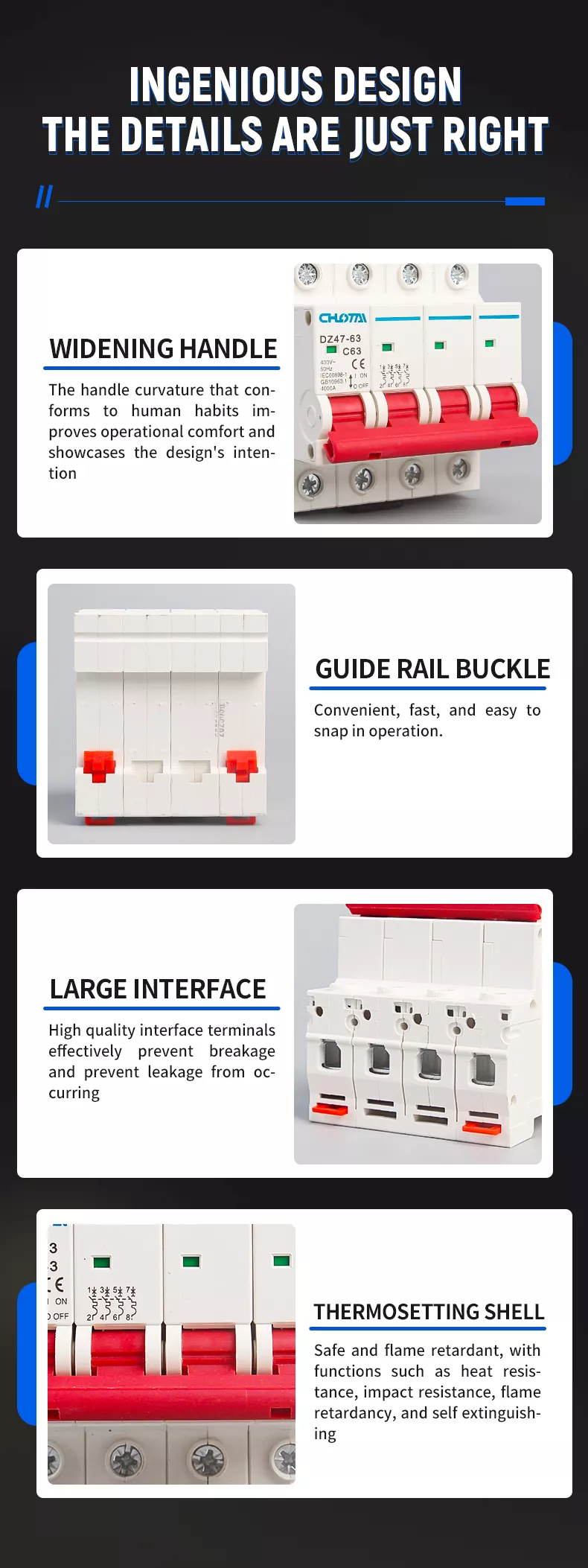

СТРУКТУРНЫЙ АНАЛИЗ

MCB имеет компактную и продуманную структуру с четырьмя основными конструктивными особенностями:

1. РАСШИРЯЮЩАЯСЯ РУЧКА ТИПА D: Эргономичный изгиб, соответствующий привычкам человека, повышает комфорт эксплуатации и интуитивно понятное управление включением/выключением.

2. НАПРАВЛЯЮЩАЯ ПРЯЖКА: Стандартный монтаж на рейку DIN35 мм, удобный и быстрый монтаж в распределительных шкафах.

3. БОЛЬШИЕ ИНТЕРФЕЙСНЫЕ ТЕРМИНАЛЫ: Высококачественные медные клеммы эффективно предотвращают поломки и утечки, обеспечивая надежную проводку и низкие потери.

4. ТЕРМОРЕАКТИВНАЯ ОБОЛОЧКА: Огнестойкий материал ПК с термостойкостью, ударопрочностью и самозатухающими свойствами, обеспечивающий надежная охрана безопасности.

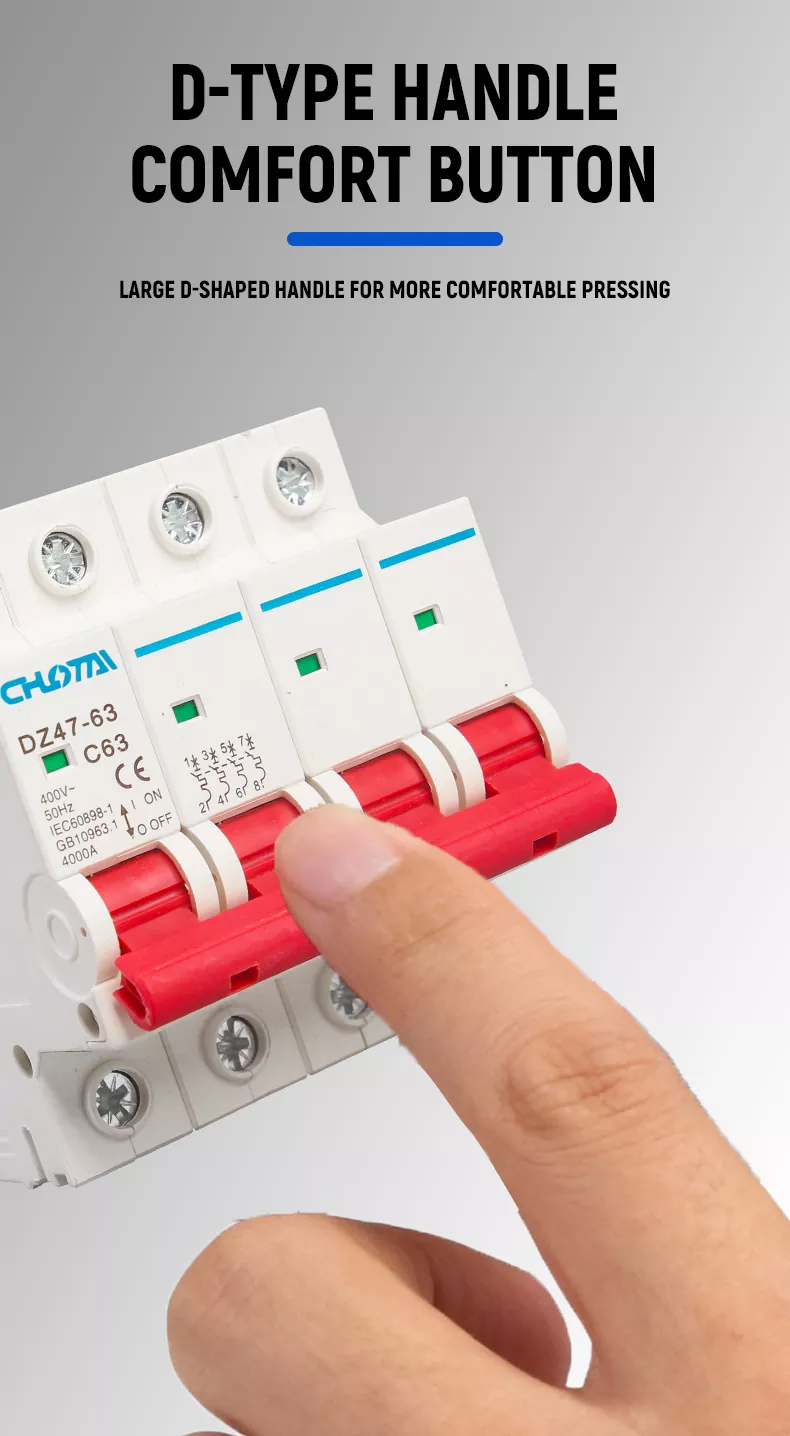

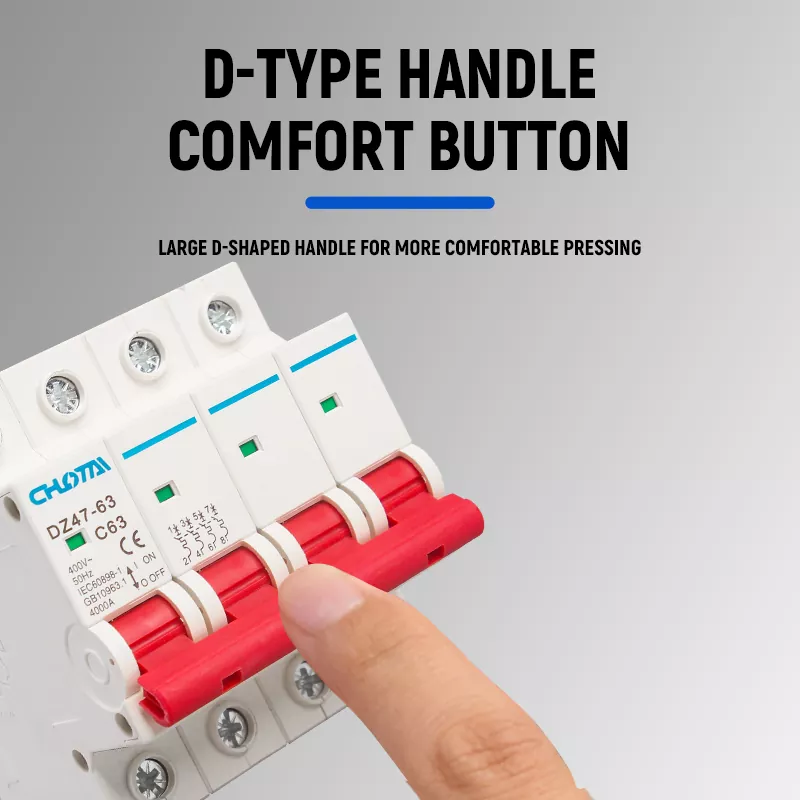

ЭРГОНОМИЧНАЯ РУЧКА ТИПА D ДЛЯ КОМФОРТНОЙ РАБОТЫ

Оснащен большой расширенной ручкой D-образной формы, разработанной с учетом привычек работы человека. Изогнутая кривизна ручки повышает комфорт работы, снижая утомляемость при частых переключениях. Красная хорошо видимая ручка обеспечивает четкость распознавание статуса, что упрощает работу даже в темноте.

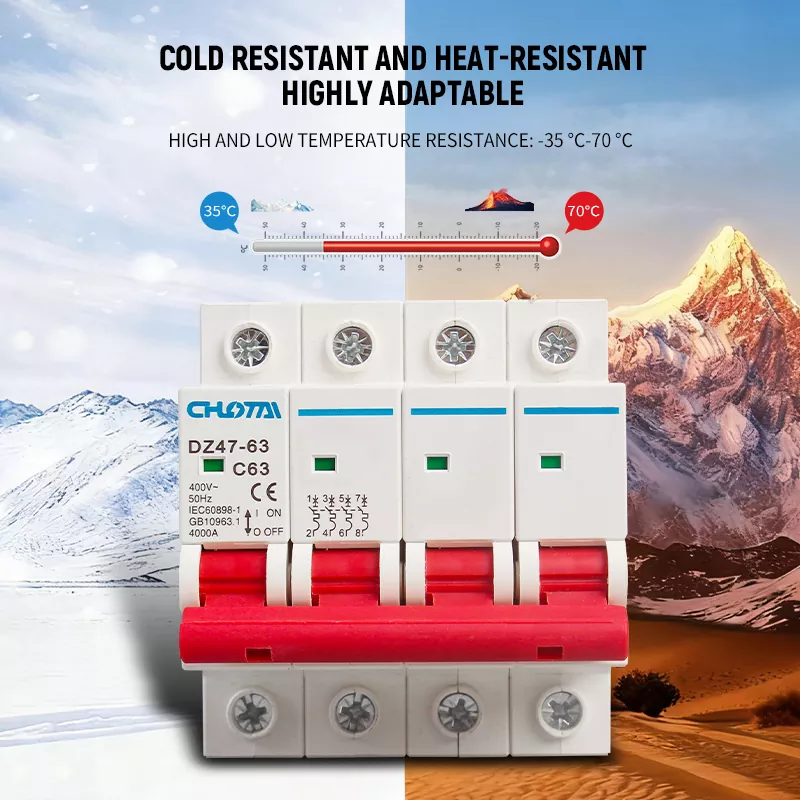

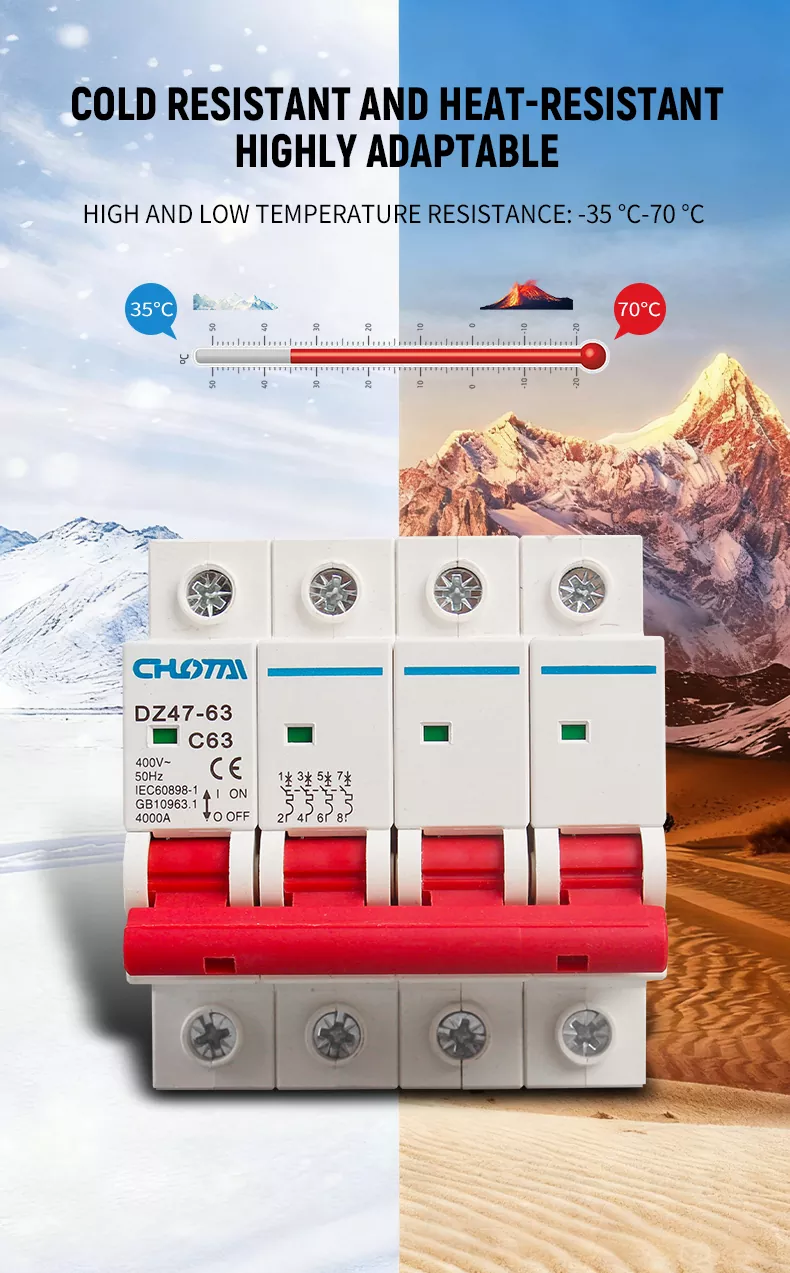

ШИРОКАЯ ТЕМПЕРАТУРНАЯ АДАПТИВНОСТЬ

MCB отличается превосходной устойчивостью к высоким и низким температурам и имеет диапазон рабочих температурот -35°С до 70°С. Стабильно работает в условиях сильного холода (альпийские регионы) и высоких температур (пустыня, промышленные цеха). средах, обеспечивая надежную защиту цепей в различных климатических условиях.

НАШИ ПРОДУКТЫ VS. ДРУГИЕ ПРОДУКТЫ

ШЕСТЬ ОСНОВНЫХ ПРЕИМУЩЕСТВ ПРОДАЖИ

• ЗАЩИТА ОТ ПЕРЕГРУЗКИ И КОРОТКОГО ЗАМЫКАНИЯ: Двойная защита для защиты цепей и электрооборудования от повреждений.

• ОГНЕЗАЩИТНАЯ ОБОЛОЧКА: Высокопрочный термореактивный поликарбонат, термостойкий, ударопрочный и самозатухающий.

• ЭРГОНОМИЧНАЯ РУЧКА ТИПА D: Расширенная изогнутая конструкция для комфортной и легкой работы.

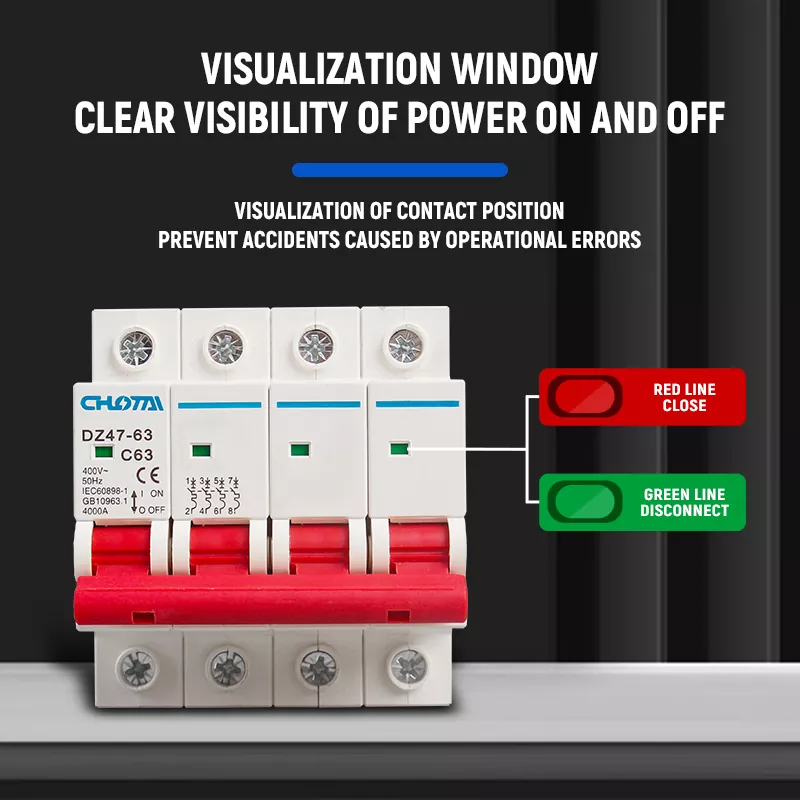

• ОКНО ВИЗУАЛЬНОГО СОСТОЯНИЯ: Четкая индикация включения/выключения, исключающая эксплуатационные риски и несчастные случаи.

• ШИРОКАЯ ТЕМПЕРАТУРНАЯ УСТОЙЧИВОСТЬ: Рабочий диапазон от -35°C до 70°C, адаптируется к любым климатическим условиям.

• АВТОРИТЕТНАЯ СЕРТИФИКАЦИЯ: Сертифицирован CE, CCC и соответствует международным стандартам безопасности IEC60898-1 и GB10963.1.

ПРОЧНАЯ И ОГНЕЗАМОЧНАЯ ОБОЛОЧКА

Корпус изготовлен из высокопроизводительного термореактивного поликарбоната, с гладкой поверхностью без заусенцев и превосходными механическая прочность. Он отличается выдающейся огнестойкостью, термостойкостью, ударопрочностью и самозатухающие свойства, эффективно предотвращающие возгорания, вызванные короткими замыканиями и перегрузками. Материал также устойчив к старению и коррозии, что обеспечивает долгосрочное безопасное использование в различных сложных условиях.

ВЫСОКОКАЧЕСТВЕННЫЕ КЛЕММЫ И ПРОСТОЕ ПОДКЛЮЧЕНИЕ

Оснащен большими высококачественными интерфейсными клеммами из меди с высокой проводимостью. Проводка нажимной пластины Конструкция платы обеспечивает надежную и надежную проводку, эффективно предотвращая поломку и утечку. Большое пространство терминала вмещает толстые провода, что делает установку более простой и надежной, обладает высокой перегрузочной способностью и низкой мощностью. потеря.

СТАНДАРТНЫЙ МОНТАЖ НА DIN-РЕЙКУ

Предназначен для установки универсальной направляющей стандарта DIN35 мм, с удобной защелкивающейся пряжкой. Это совместимо со всеми стандартными распределительными шкафами, электрическими блоками управления и системами распределения электроэнергии, что позволяет быстро, установка и демонтаж без инструментов, подходит для быстрого развертывания в различных сценариях.

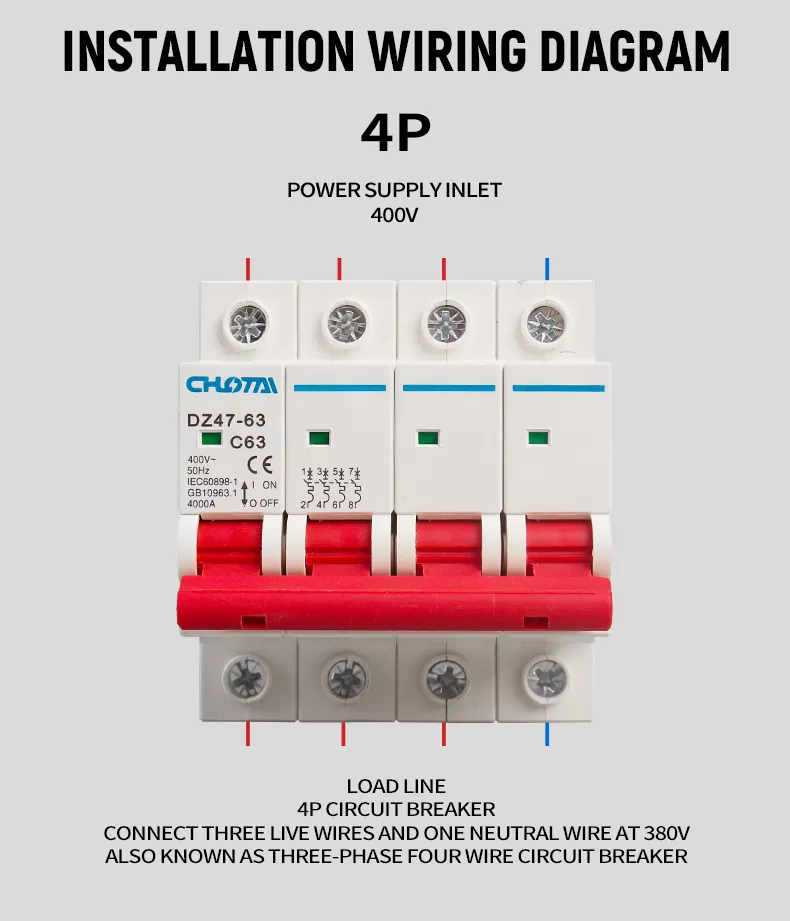

СХЕМА УСТАНОВКИ 4П

Подключите вход трехфазного источника питания напряжением 400 В (3 провода под напряжением + 1 нейтральный провод) к верхним клеммам 4-контактного автоматического выключателя.

Подключите нагрузку (оборудование) к нижним клеммам автоматического выключателя, соблюдая последовательность фаз и нейтрального провода.

Убедитесь, что вся проводка надежно затянута во избежание перегрева и ослабления соединений.

Включите MCB, чтобы подтвердить нормальное электропитание.

Примечание. Этот 4-контактный автоматический выключатель представляет собой трехфазное четырехпроводное устройство, используемое для подключения трех проводов под напряжением и одного нейтрального. провод для трехфазных электросетей 380В/400В.

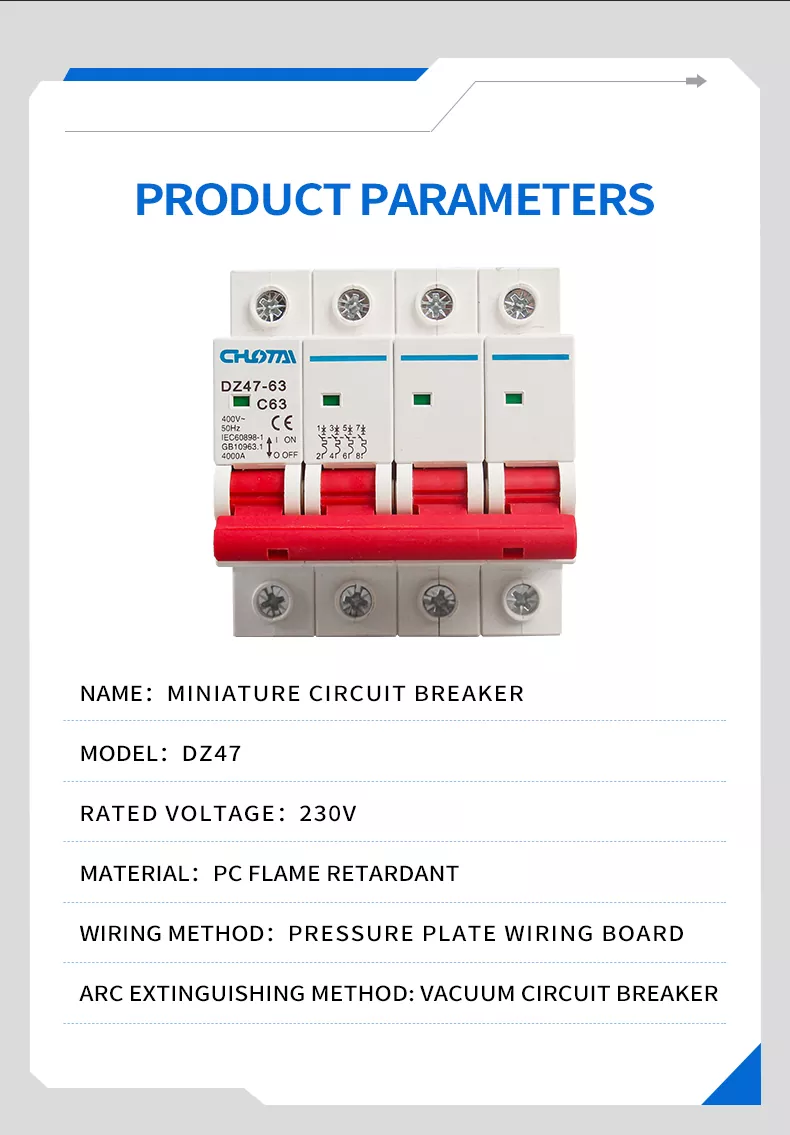

ПАРАМЕТРЫ ПРОДУКТА

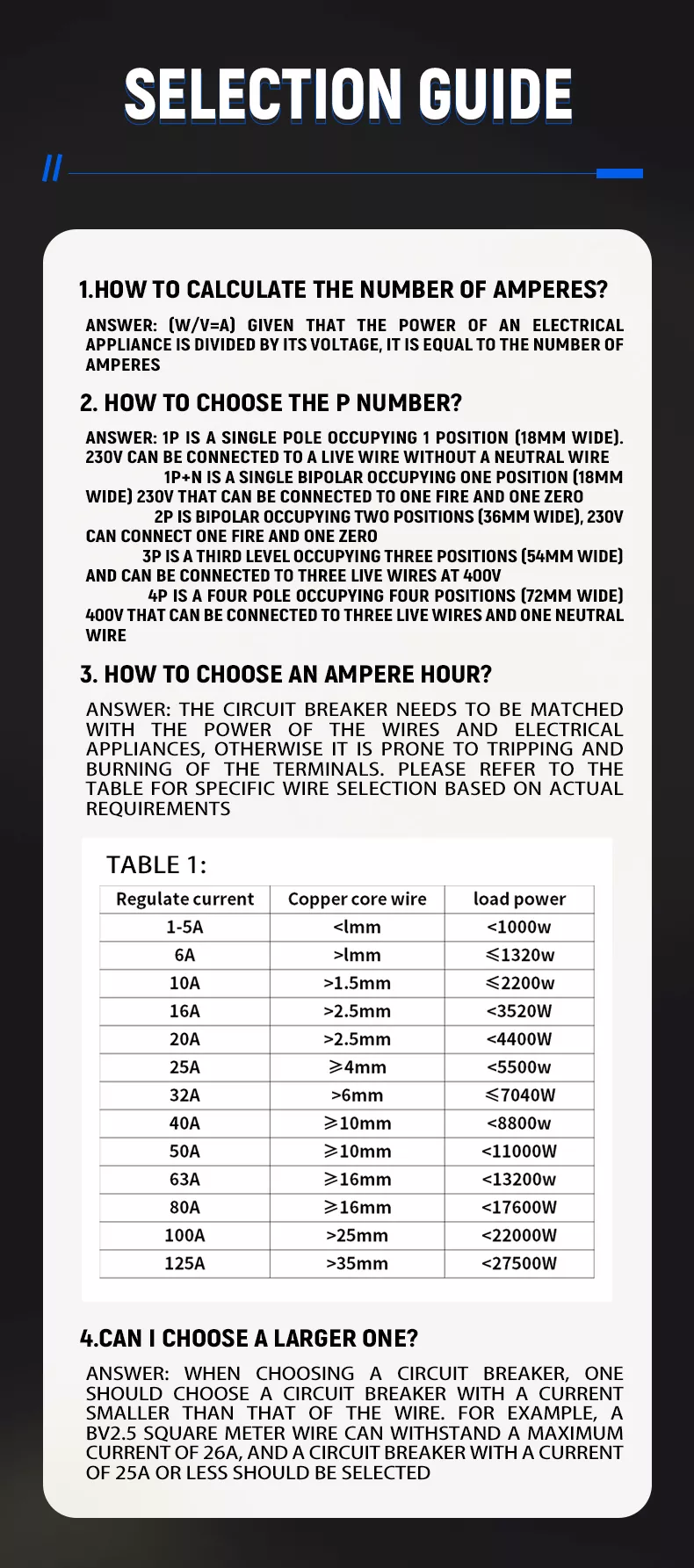

РУКОВОДСТВО ПО ВЫБОРУ

1. Как рассчитать количество ампер?

Формула:Ток (А) = Мощность (Вт) / Напряжение (В). Рассчитайте необходимый ток, исходя из мощности ваших электроприборов.

2. Как выбрать номер полюса?

• 1П: Однополюсный, 1 модуль (шириной 18 мм), только для провода под напряжением 230 В (без нейтрали).

• 1П+Н: 1 модуль (шириной 18 мм), для 230 В, фаза + нейтраль.

• 2П: 2 модуля (шириной 36 мм), для 230 В фаза + нейтраль.

• 3П: 3 модуля (шириной 54 мм) для 3-фазных проводов под напряжением 400 В.

• 4П: 4 модуля (шириной 72 мм), для 400 В, 3 фазы + нейтраль (этот продукт).

3. Как выбрать номинальную силу тока?

Чтобы избежать отключения или перегрева клемм, сопоставьте номинал выключателя с проводом и мощностью устройства. Обратитесь к таблице ниже:

4. Могу ли я выбрать больший размер?

Нет. Всегда выбирайте автоматический выключатель с номиналом тока.меньше максимальной несущей способности провода. Например, провод BV сечением 2,5 мм² выдерживает максимум 26 А, поэтому необходимо выбрать автоматический выключатель на 25 А или ниже.

ШИРОКО ИСПОЛЬЗУЕТСЯ

Наш миниатюрный автоматический выключатель 4P 63A DZ47 широко используется в:

• ЖИЛЫЕ ЗДАНИЯ: Домашняя распределительная коробка, защита 3-фазного 4-проводного источника питания.

• КОММЕРЧЕСКИЕ ЗДАНИЯ: Офисное здание, торговый центр, система распределения электроэнергии в отеле.

• ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ: Заводской цех, производственная линия управления и защиты 3-фазного питания.

• РАСПРЕДЕЛИТЕЛЬНЫЕ ШКАФЫ: Распределительная коробка, главный выключатель электрошкафа управления.

• ВОЗОБНОВЛЯЕМАЯ ЭНЕРГИЯ: Солнечная энергетическая система, защита распределения энергии ветра.

• ИНФРАСТРУКТУРА: Объекты общественного пользования, уличное освещение, защита электропитания базовых станций связи.

Часто задаваемые вопросы

1. КАКАЯ ОСНОВНАЯ ФУНКЦИЯ ЭТОГО 4P 63A DZ47 MCB?

Это устройство защиты 3-фазной 4-проводной цепи, которое обеспечиваетзащита от перегрузки изащита от короткого замыкания. Он автоматически отключается от источника питания, когда цепь перегружена или короткозамкнута, предотвращая электрические пожары и повреждения оборудования, обеспечивающие безопасность энергосистемы.

2. ЧТО ТАКОЕ НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ И ТОК ЭТОГО ИЗДЕЛИЯ?

Это модель 4П 63А с номинальным напряжением400 В~ (подходит для 3-фазных 4-проводных систем питания) и номинальным током63А, с отключающей способностью 4000А.

3. КАКОЙ СПОСОБ УСТАНОВКИ?

Он поддерживаетстандартный монтаж на направляющую DIN35 мм, с защелкивающейся пряжкой для быстрой и простой установки, совместим со всеми стандартными распределительными шкафами.

4. КАКОВ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР?

Продукт обладает превосходной температурной адаптируемостью, диапазон рабочих температур составляетот -35°С до 70°С, подходит для использования в условиях экстремального холода и высокой температуры.

5. КАК ВЫБРАТЬ ПРАВИЛЬНЫЙ НОМИНАЛ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ?

Сначала рассчитайте требуемый ток, используя ток = мощность/напряжение, затем выберите номинал выключателя.меньше максимальной несущей способности провода для обеспечения безопасности. Подробную информацию о подборе см. в нашей таблице руководства по выбору.

6. КАКИЕ СЕРТИФИКАЦИИ ИМЕЕТ ЭТОТ ПРОДУКТ?

Наш MCB DZ47-63 прошелСертификация CE (соответствует стандартам ЕС) исертификация CCC (соответствует китайским национальным стандартам) и соответствует международным стандартам безопасности IEC60898-1 и GB10963.1.
