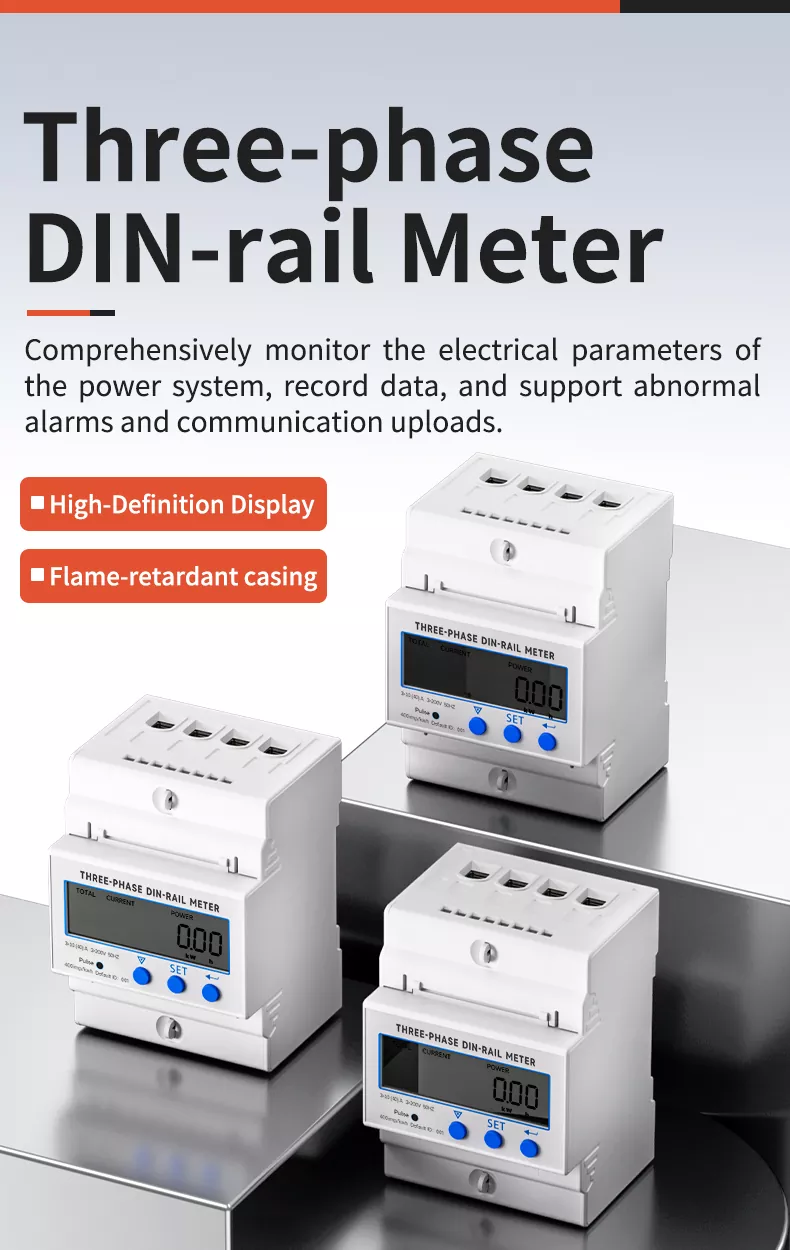

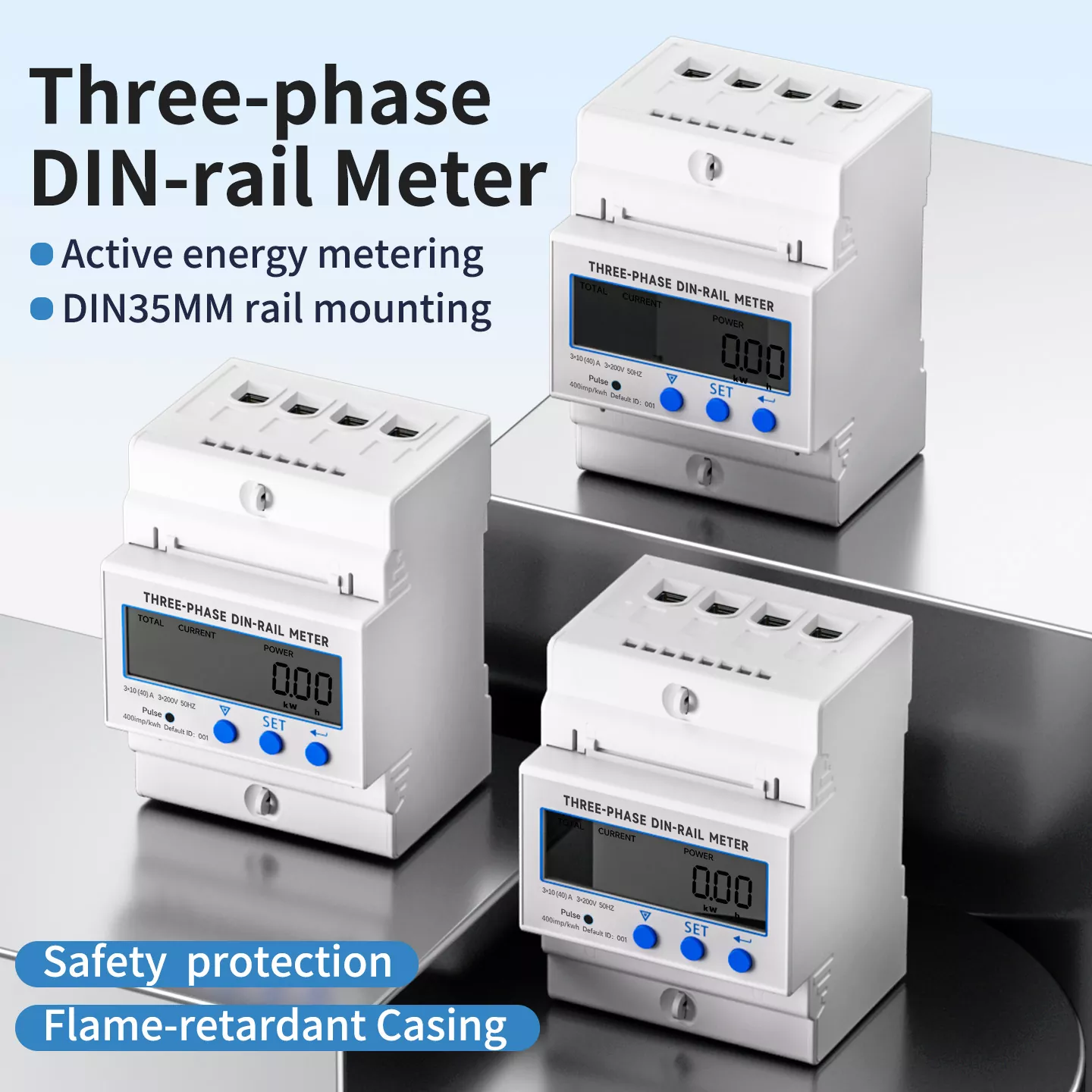

Трехфазный счетчик на DIN-рейку

Трехфазный счетчик Eton для DIN-рейки представляет собой высокопроизводительный многопараметрический прибор для мониторинга, разработанный для современных энергосистем. Он объединяет в себе передовую технологию чипов SMT (технология поверхностного монтажа) и интегральные схемы, что позволяет в реальном времени и точно измерять трехфазные электрические параметры с точностью до 0,5 уровня. Оно всесторонне контролирует данные энергосистемы, записывает потребление энергии и поддерживает аварийные сигналы и загрузку данных. Благодаря своей компактной конструкции, огнестойкому корпусу и стандартизированной установке на DIN-рейке 35 мм, он является идеальным выбором для мониторинга параметров мощности в режиме реального времени в промышленной автоматизации, распределительных шкафах и проектах электросетей.

Введение компании

Стремление предоставлять комплексные услуги по управлению промышленной автоматизацией. Удовлетворите потребности всех аспектов энергосистемы с помощью точных, надежных, энергосберегающих и экологически чистых интеллектуальных продуктов распределения электроэнергии. Мы придерживаемся строгого контроля качества от исследований и разработок до производства, гарантируя, что каждый продукт соответствует международным стандартам, и стремимся быть надежным партнером для глобальных клиентов в отрасли электроизмерительного оборудования.

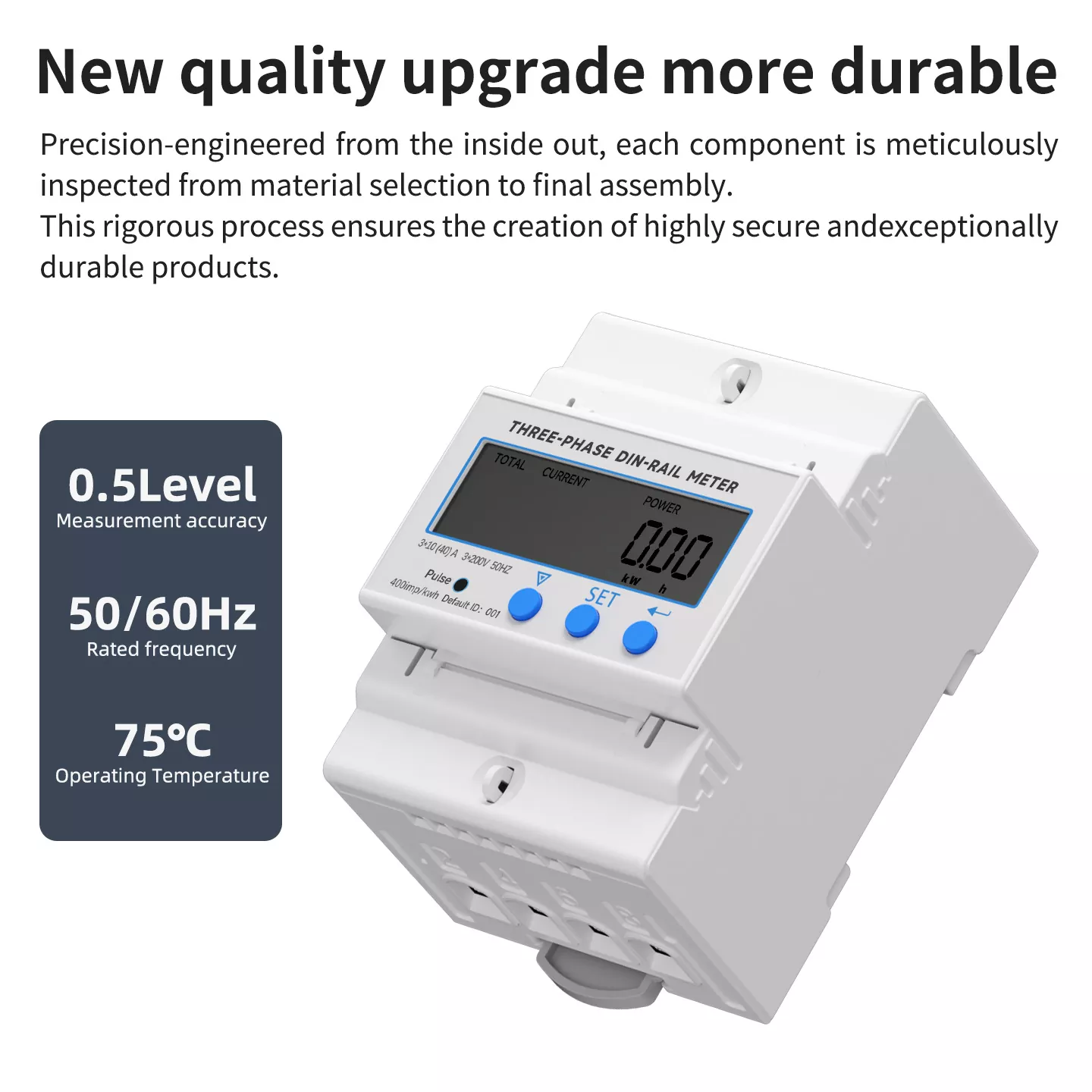

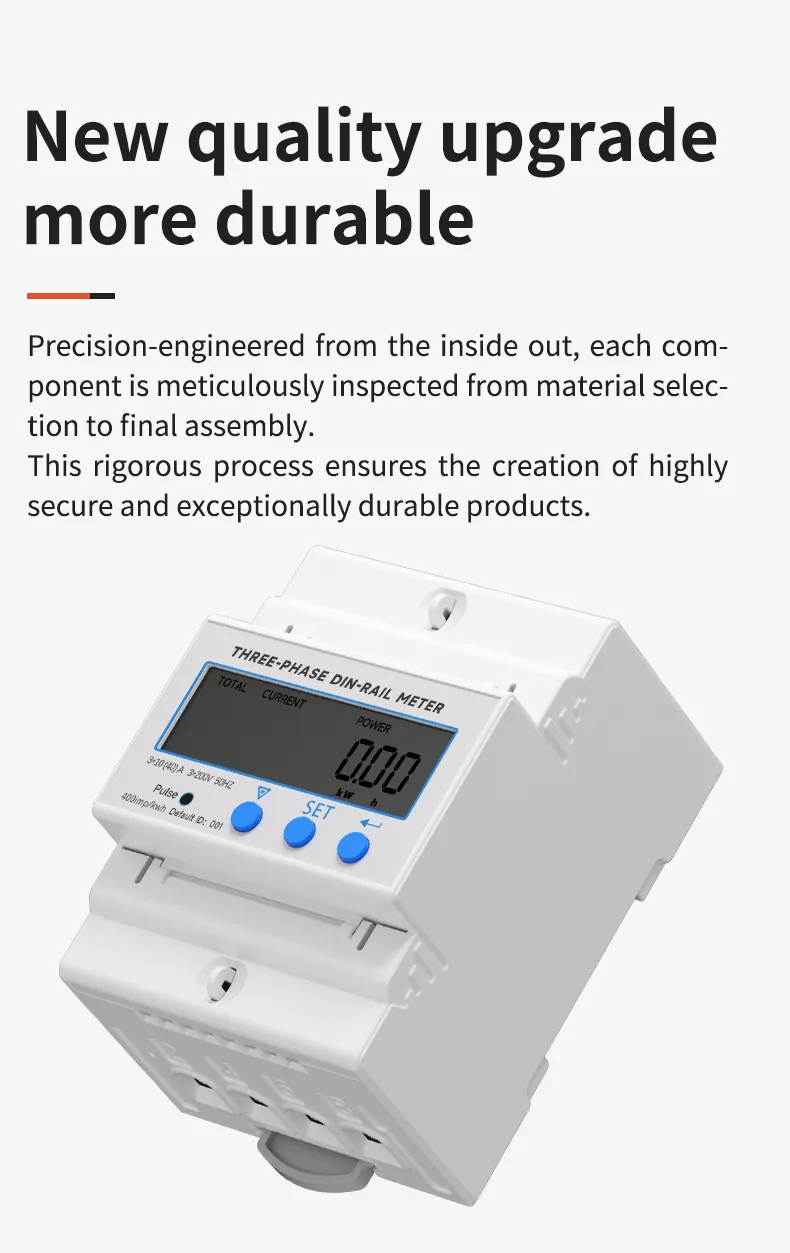

Новое обновление качества и более прочный

Наш трехфазный счетчик на DIN-рейке претерпел комплексное улучшение качества. Точность проектирования изнутри наружу, каждый компонент тщательно проверяется — от высококачественного выбора сырья и точной обработки до сварки стружки SMT и окончательной сборки. Этот строгий производственный процесс в сочетании с тестированием на старение исключает потенциальные риски качества. В результате получается продукт, обладающий высокой надежностью, устойчивостью к коррозии и исключительной долговечностью, способный длительно стабильно работать даже в суровых промышленных условиях с кратковременными рабочими температурами до 75°C.

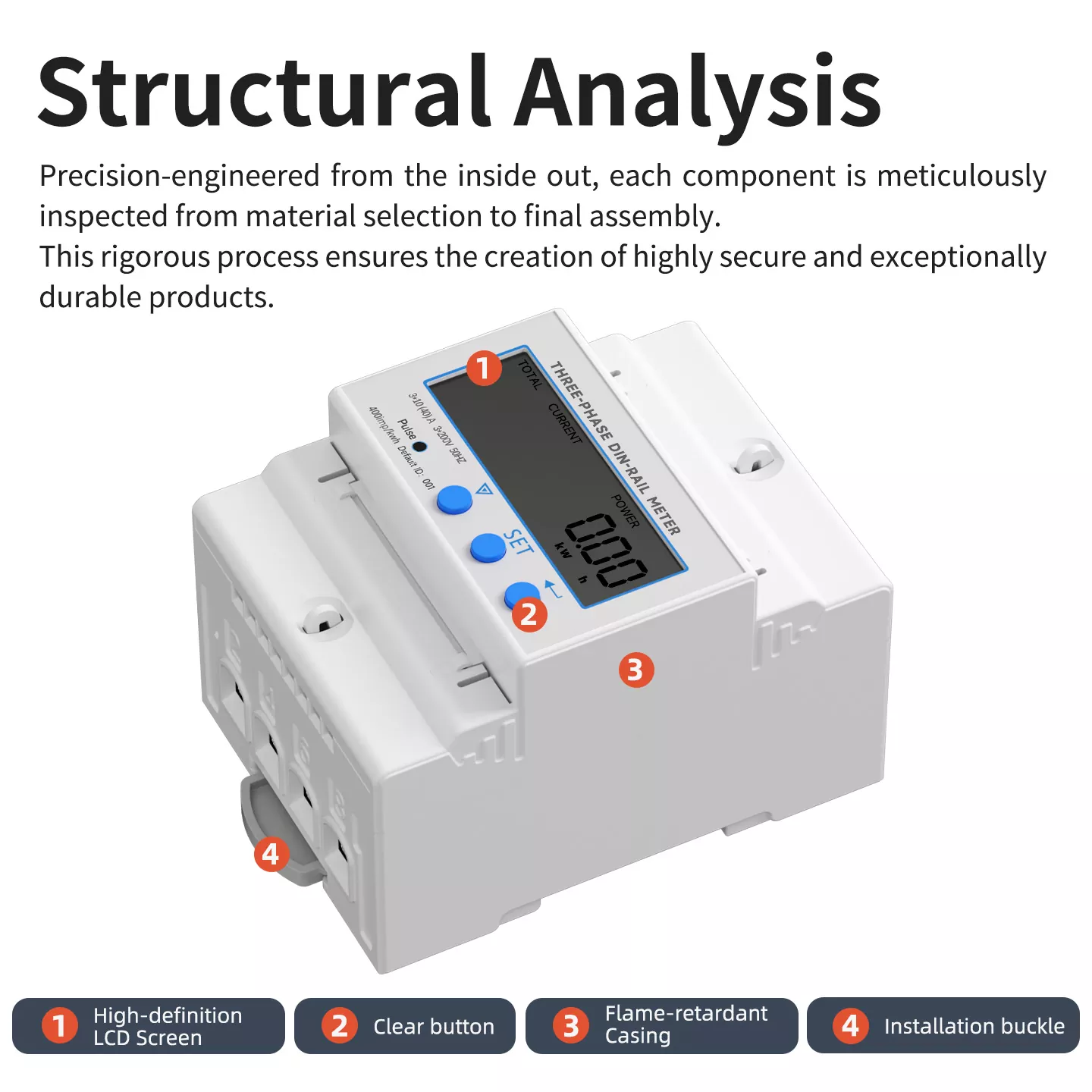

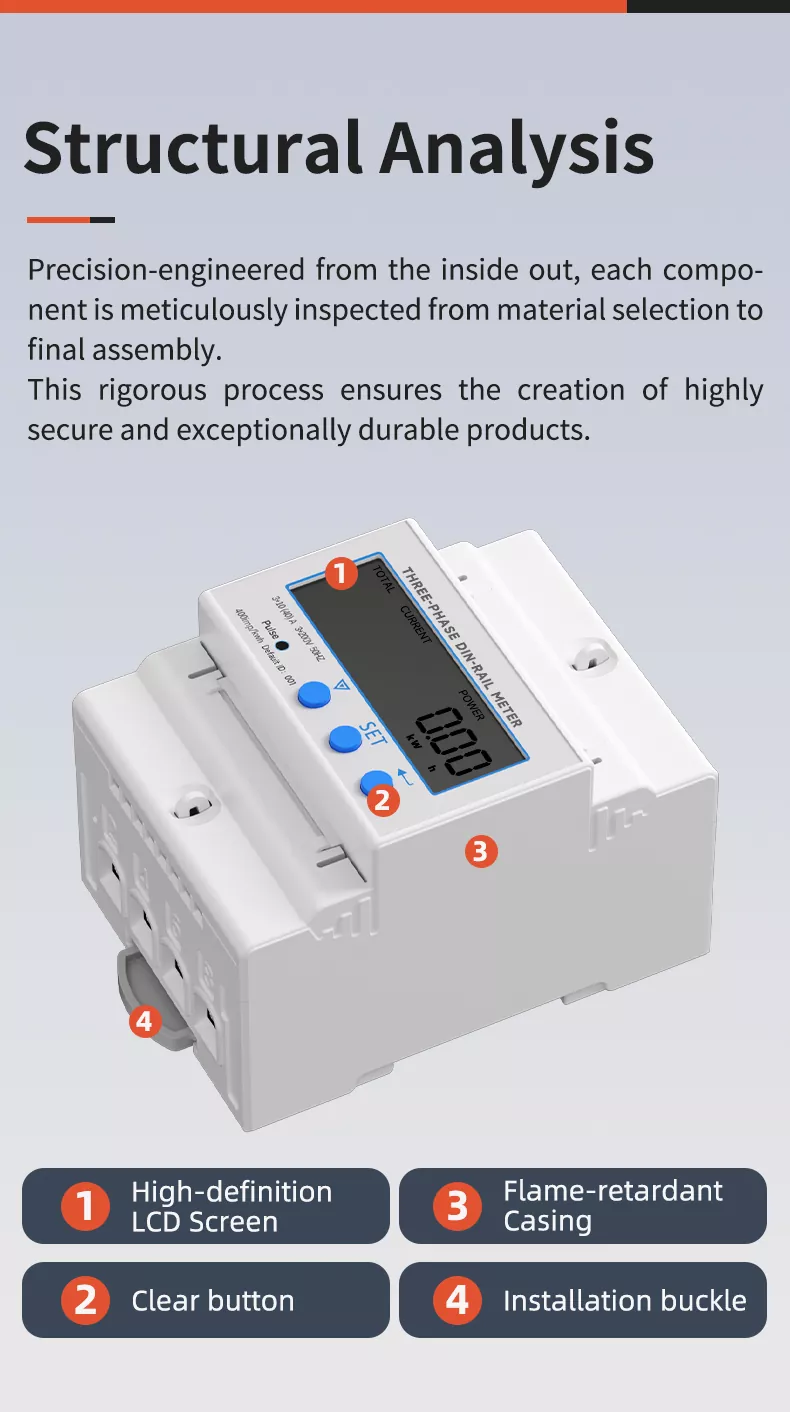

Структурный анализ

Трехфазный счетчик для DIN-рейки имеет научно оптимизированную конструкцию, в которой четыре основных компонента работают в гармонии:

1. ЖК-экран высокой четкости: основная область отображения для отображения в реальном времени общей энергии, тока, мощности и других данных.

2. Кнопки очистки: чувствительные кнопки быстрого реагирования для настройки параметров и переключения данных.

3. Огнестойкий корпус: высокопрочная внешняя оболочка из АБС-пластика, обеспечивающая структурную защиту и электрическую изоляцию.

4. Монтажная пряжка: встроенная защелкивающаяся конструкция для надежной фиксации на рейке DIN 35 мм без использования инструментов, что облегчает быстрое обслуживание.

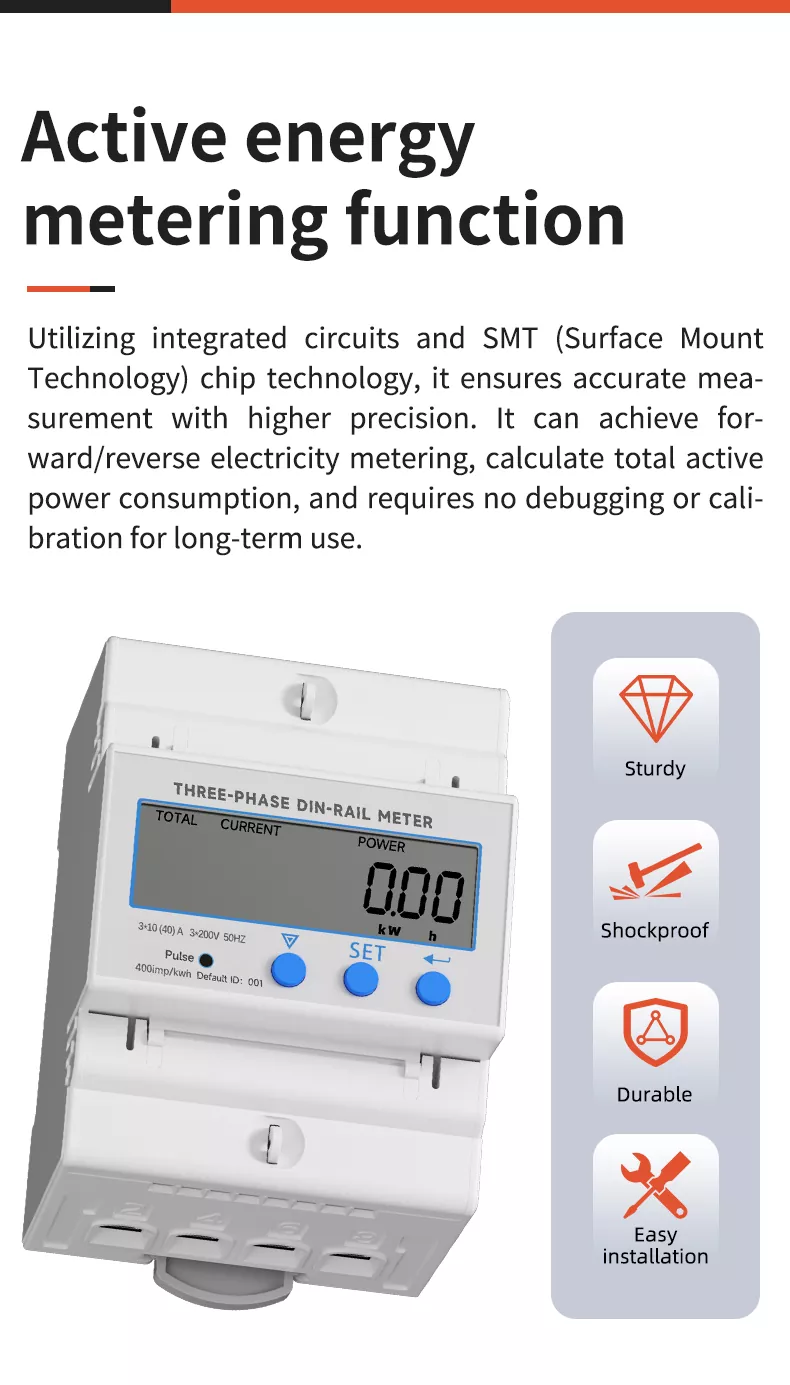

Высококачественные чипы и точные измерения

Используя передовые интегральные схемы и технологию чипов SMT (технология поверхностного монтажа), этот измеритель обеспечивает непревзойденную точность измерений. Высокопроизводительный чип промышленного класса обеспечивает высокую скорость обработки, высокую чувствительность и надежную защиту от помех. Он точно и без задержек фиксирует параметры мощности в реальном времени, поддерживает прямой/обратный учет электроэнергии и рассчитывает общее потребление активной мощности. Он не требует отладки или калибровки при длительном использовании, обеспечивая стабильный и надежный вывод данных даже в сложных электромагнитных условиях.

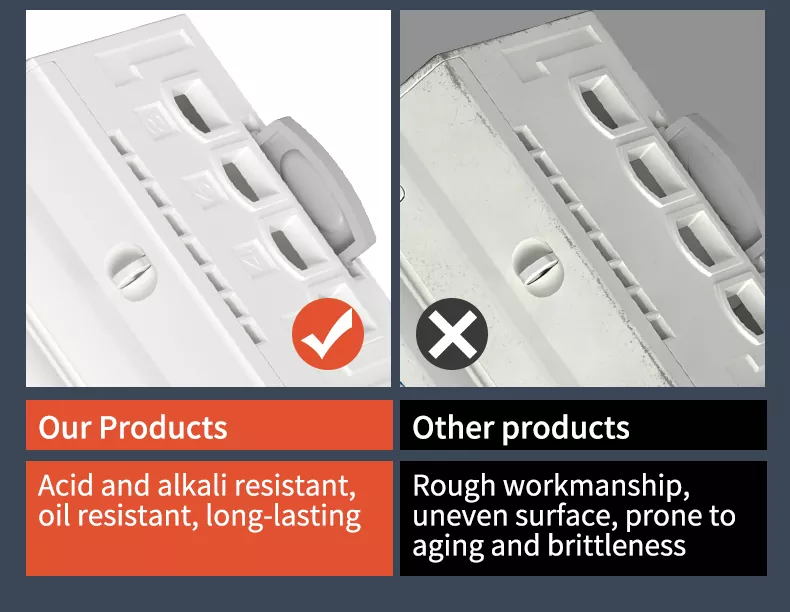

Наши продукты по сравнению с другими продуктами

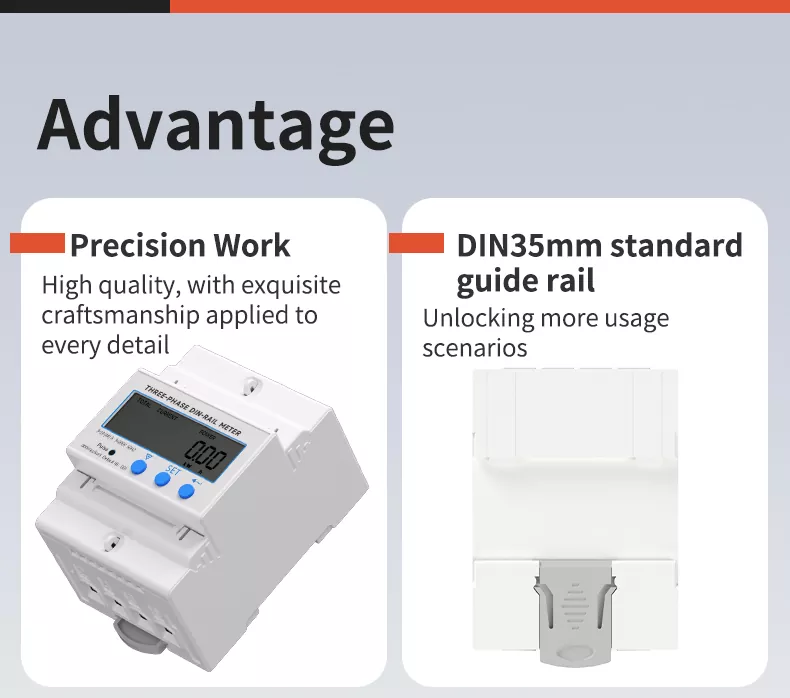

Основное преимущество

1. Точная работа. Каждая деталь — от гладкого матового корпуса до точно выровненных клеммных колодок — отличается изысканным мастерством. Высококачественное сырье обеспечивает стабильную производительность всех партий продукции.

2. Стандартная направляющая DIN35 мм: совместима с универсальными направляющими DIN35 мм, что открывает больше сценариев использования и упрощает установку.

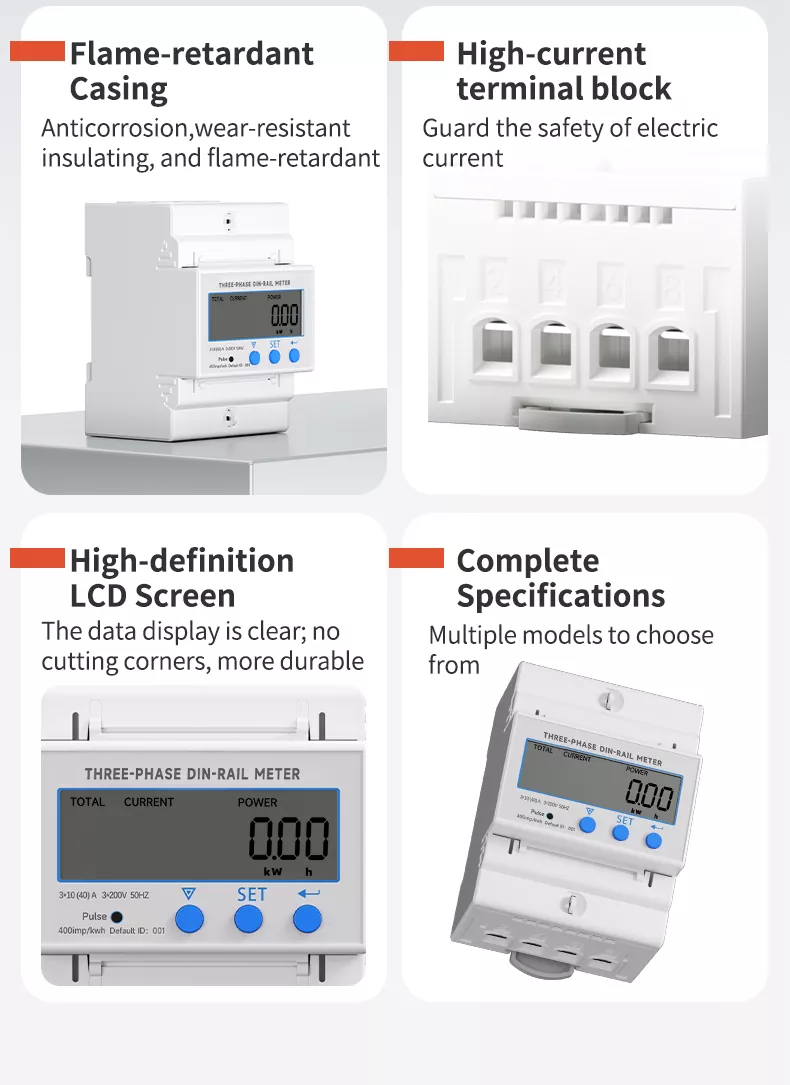

Четыре основных аргумента в пользу продажи

• Огнестойкий корпус: Изготовлен из высококачественного АБС-пластика, он обладает антикоррозионными, износостойкими, изолирующими и огнестойкими свойствами, эффективно предотвращая опасность пожара из-за коротких замыканий или перегрузок.

• Сильноточный клеммный блок: Медные клеммы обеспечивают высокую проводимость, низкие потери мощности и безопасность по току.

• ЖК-экран высокой четкости: четкое отображение данных без срезанных углов, более прочное и легко читаемое.

• Полные технические характеристики: на выбор предлагается несколько моделей, отвечающих различным потребностям применения.

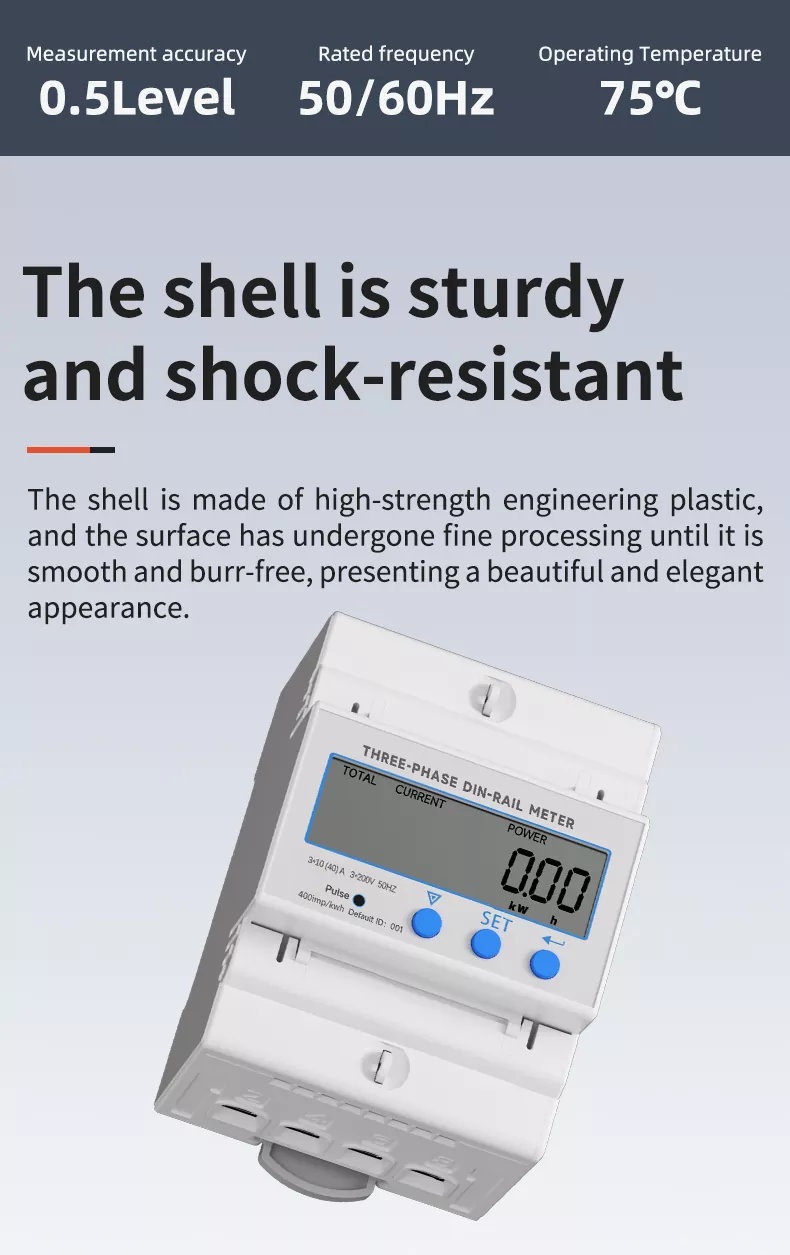

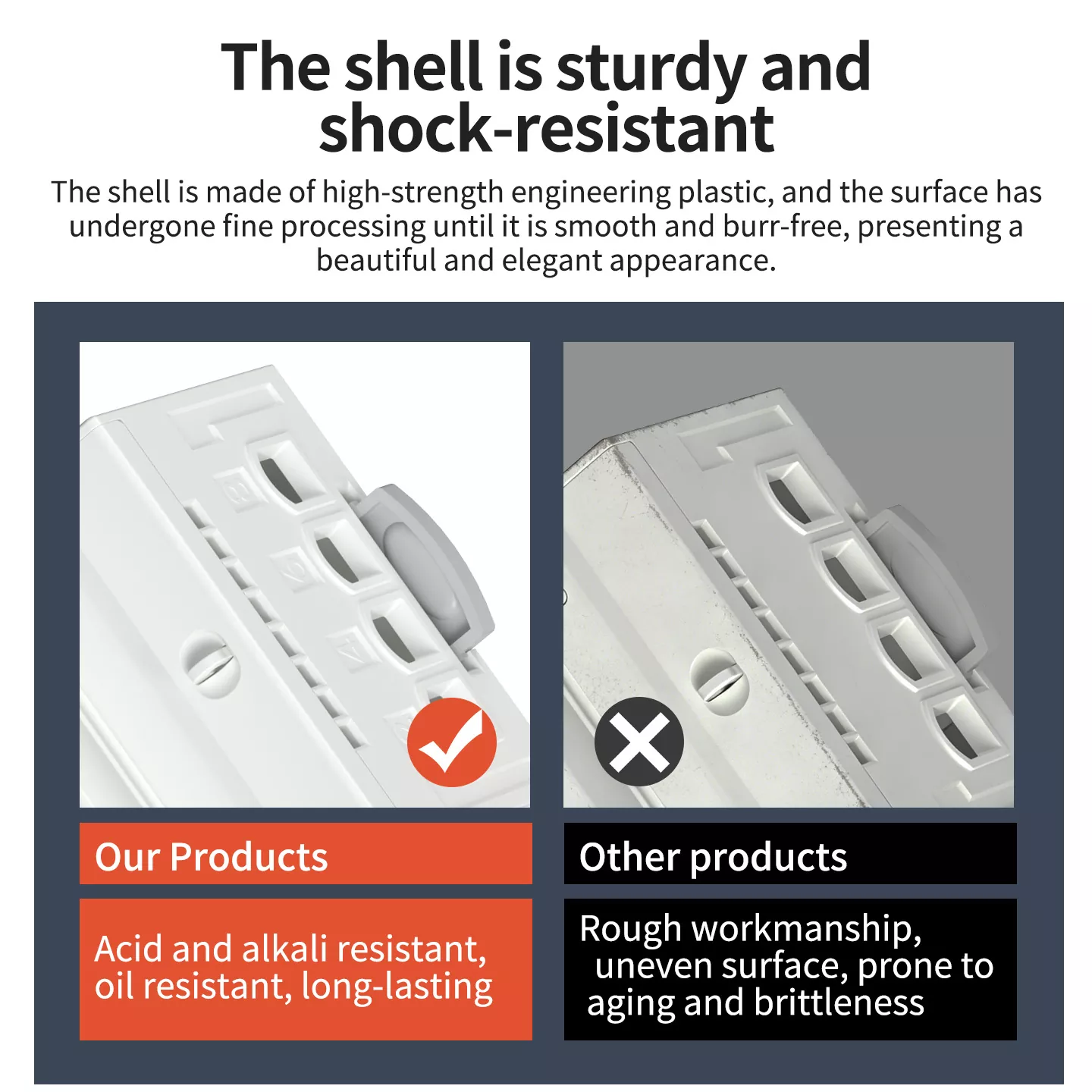

Корпус прочный и ударопрочный

Корпус счетчика изготовлен из высокопрочного инженерного пластика, поверхность которого подвергается тонкой обработке для достижения гладкой поверхности без заусенцев и гладкого современного внешнего вида. Он обладает превосходными ударопрочностью и устойчивостью к сжатию, способен выдерживать механические вибрации и небольшие удары, характерные для промышленных объектов, без структурных повреждений или ухудшения характеристик. Кроме того, устойчивость материала к кислотам и щелочам обеспечивает длительный срок службы в различных сложных рабочих средах.

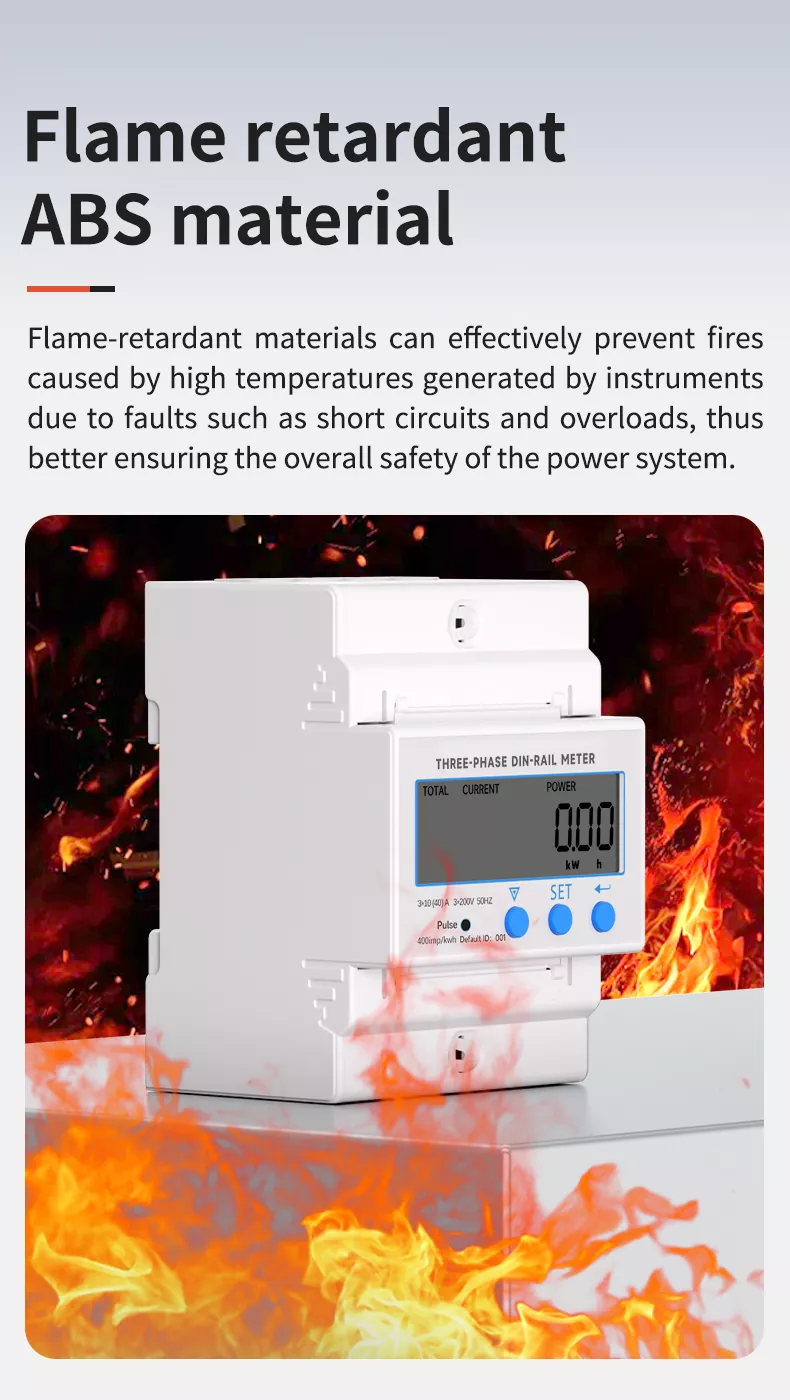

Огнестойкий материал АБС

Корпус счетчика изготовлен из высококачественного огнестойкого инженерного АБС-пластика и соответствует строгим стандартам безопасности. Огнестойкие материалы могут эффективно подавлять горение и предотвращать распространение огня, вызванного высокими температурами, возникающими в результате неисправностей приборов, таких как короткие замыкания и перегрузки. Такая конструкция принципиально исключает угрозу пожарной безопасности, обеспечивая надежную гарантию безопасности всей энергосистемы и делая ее пригодной для использования в пожароопасных промышленных и коммерческих условиях.

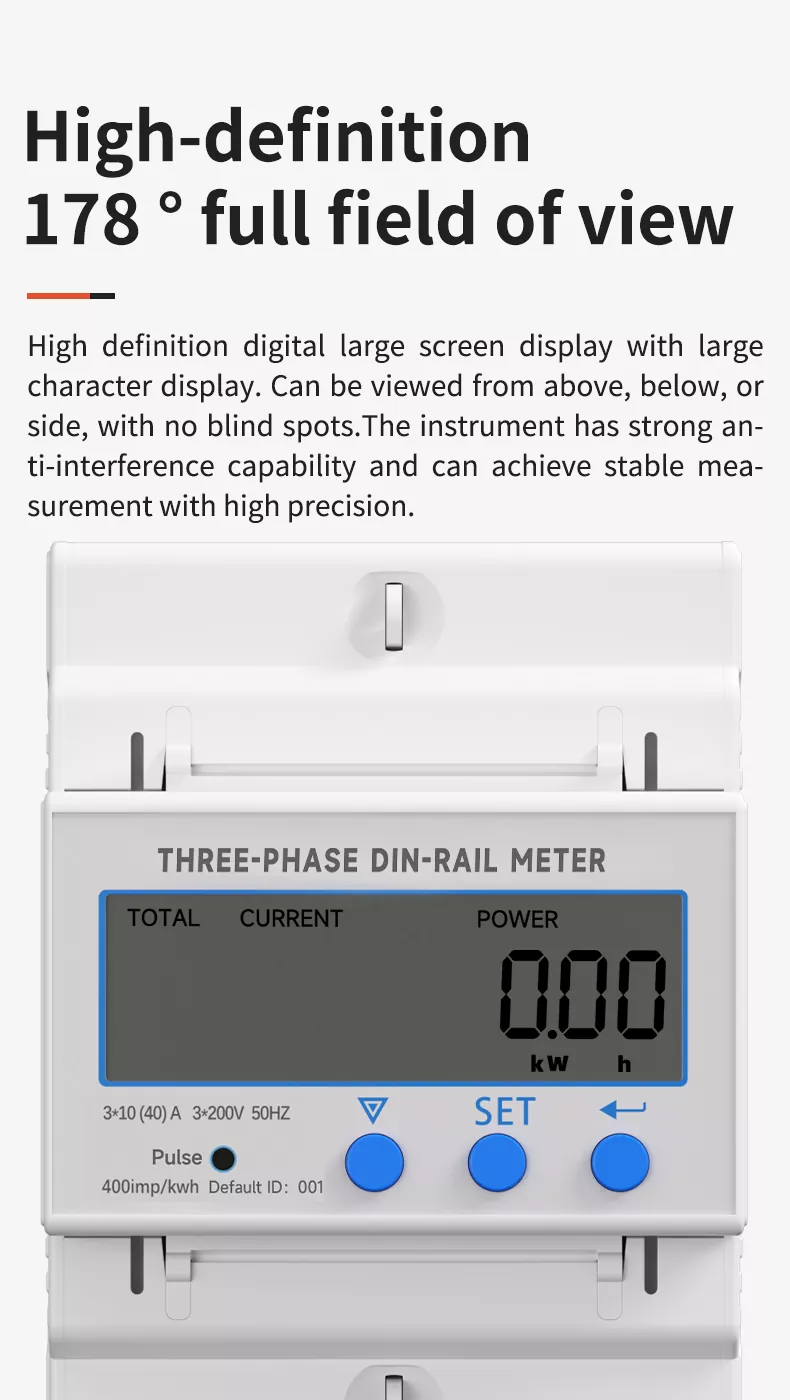

Полное поле зрения высокой четкости 178°

Этот измеритель оснащен цифровым большим светодиодным дисплеем высокой четкости и имеет большие яркие символы, обеспечивающие непревзойденную четкость. Экран поддерживает полный угол обзора 178°, читаемый сверху, снизу или с любой стороны без слепых зон, что позволяет операторам быстро и точно считывать важные данные из любого положения. Высокая помехоустойчивость прибора обеспечивает стабильные измерения и отображение даже в самых сложных электромагнитных условиях.

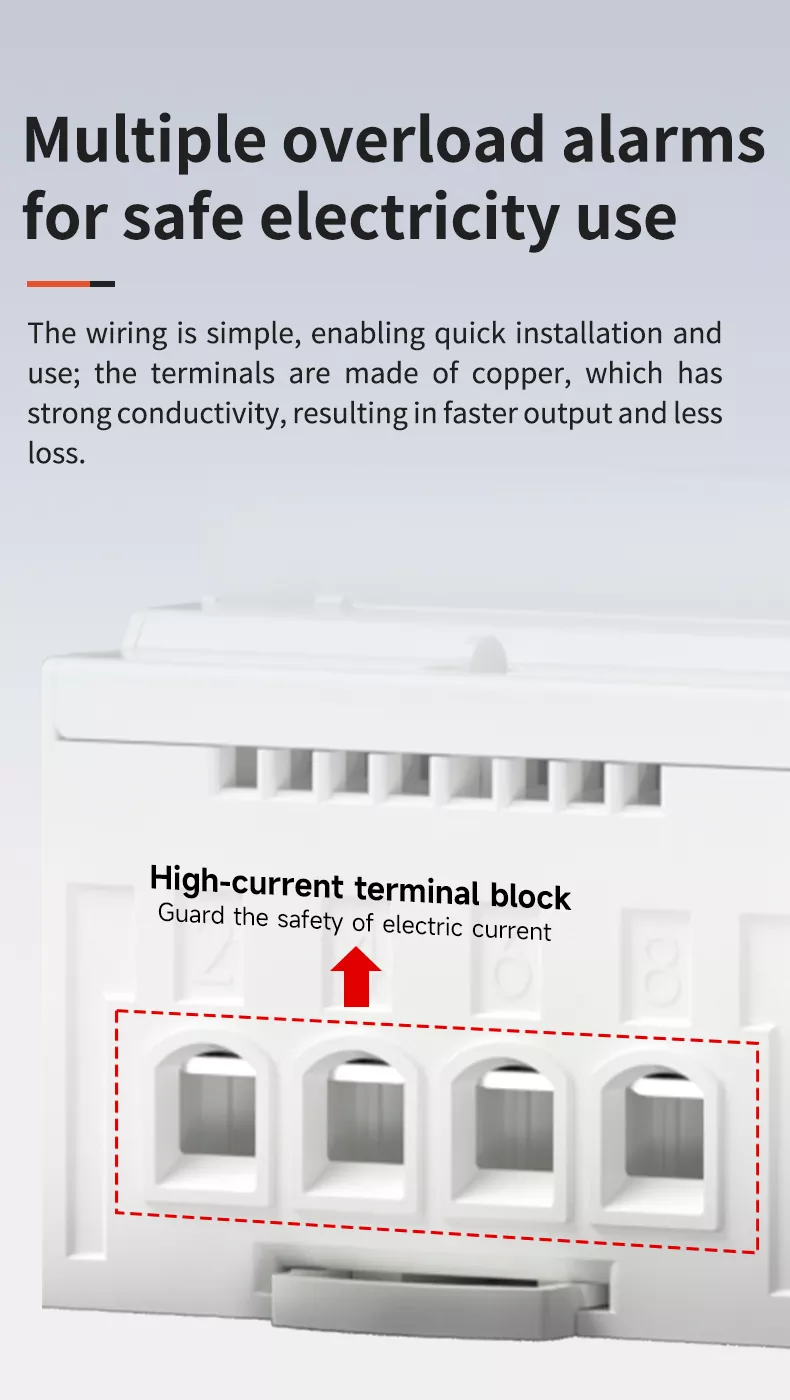

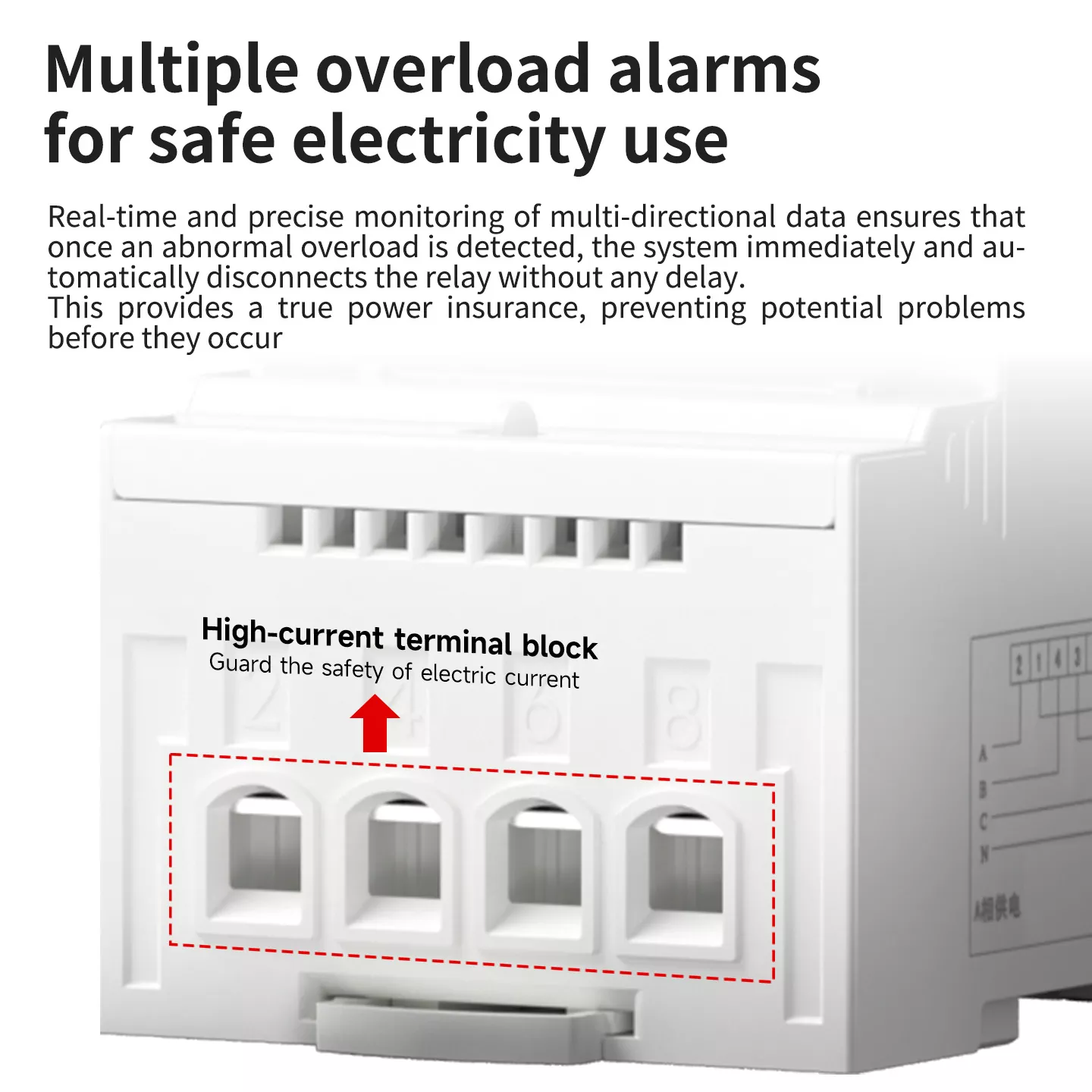

Множественные сигналы тревоги перегрузки для безопасного использования электроэнергии

Проводка проста, что позволяет быстро установить и использовать; клеммы изготовлены из меди, которая обладает высокой проводимостью, что приводит к более быстрому выходу и меньшим потерям. Сильноточный клеммный блок обеспечивает безопасность электрического тока, а многочисленные функции сигнализации о перегрузке предупреждают в режиме реального времени об аномальных условиях электропитания, эффективно предотвращая повреждение оборудования и обеспечивая безопасное использование электроэнергии.

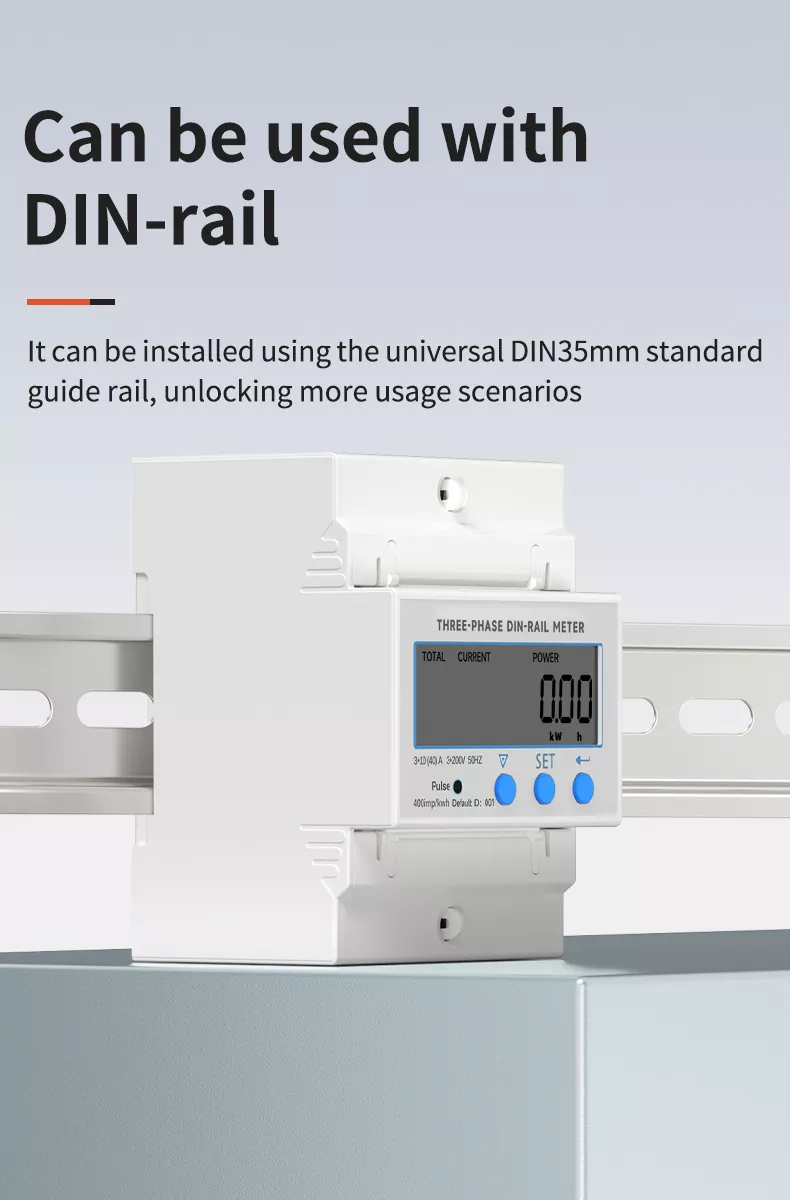

Может использоваться с DIN-рейкой

Его можно установить с помощью универсальной стандартной направляющей DIN35 мм, что открывает больше сценариев использования. Защелкивающаяся установочная пряжка позволяет осуществлять монтаж и демонтаж без использования инструментов, что делает его удобным для установки, обслуживания и замены в распределительных шкафах и промышленных панелях управления.

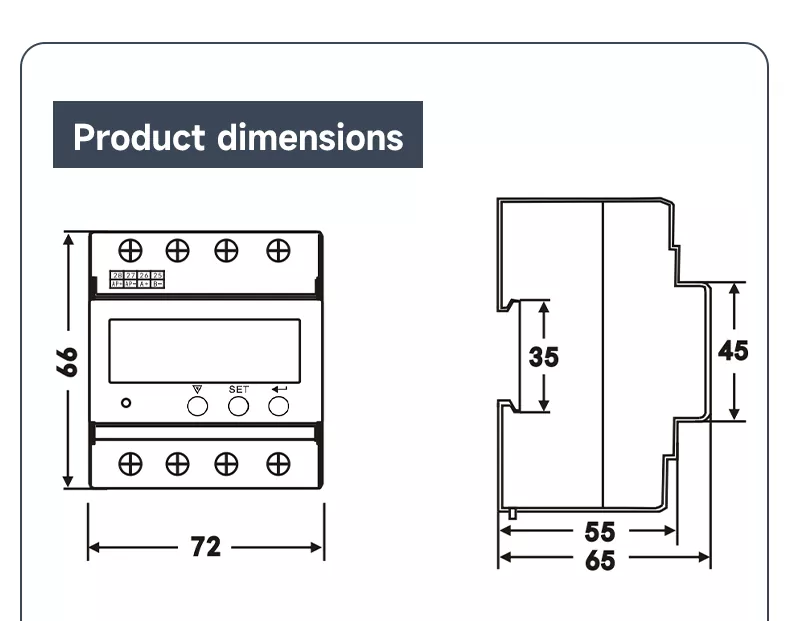

Размеры продукта

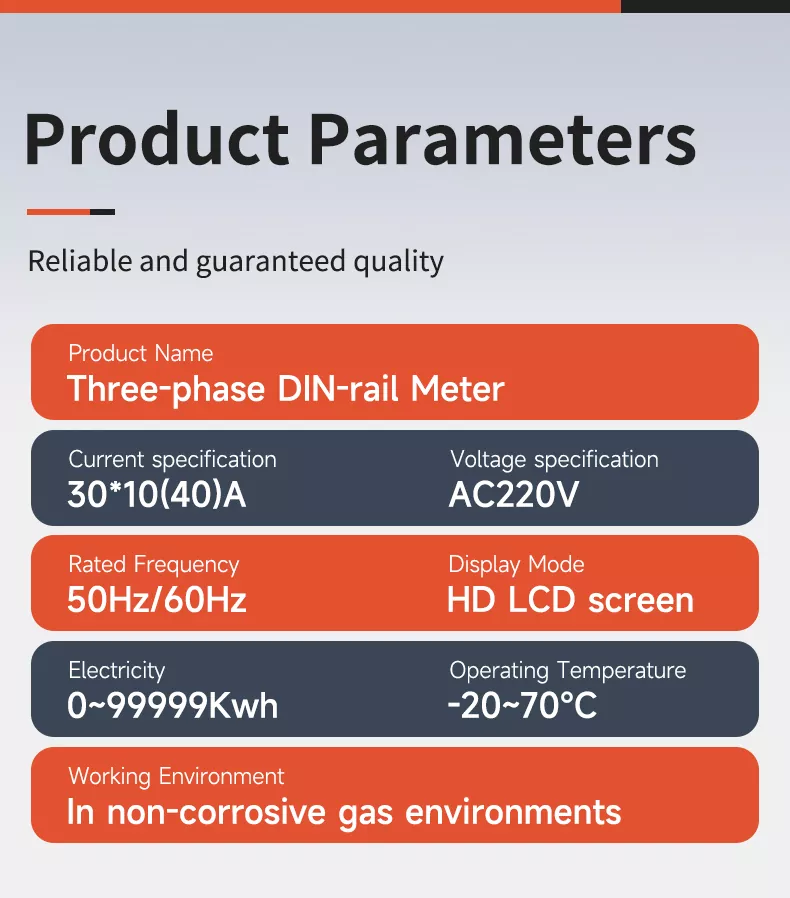

Параметры продукта

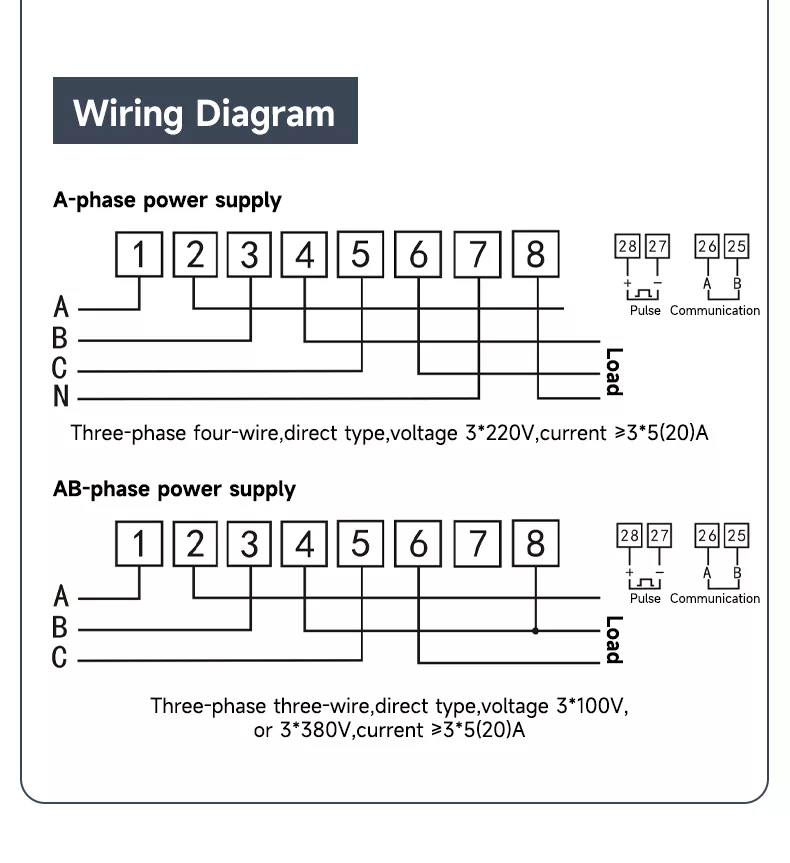

Схема подключения

Фазовый источник питания (трехфазный, четырехпроводный, прямого типа)

Напряжение: 3×220 В

Ток: ≥3×5(20)А

Подключите клеммы 1 8 к фазам A/B/C/N и нагрузке с импульсными и коммуникационными клеммами (25 28) для вывода данных.

Электропитание фазы AB (трехфазное, трехпроводное, прямого типа)

Напряжение: 3×100 В или 3×380 В.

Ток: ≥3×5(20)А

Подключите клеммы 1 8 к фазам A/B/C и нагрузке с импульсными и коммуникационными клеммами (25 28) для вывода данных.

Упрощенная конструкция проводки с четкой маркировкой клемм обеспечивает быструю и безошибочную установку, подходящую как для профессиональных электриков, так и для обслуживающего персонала на месте.

Авторитетная сертификация

Трехфазный счетчик на DIN-рейке прошел многочисленные профессиональные проверки, включая строгие испытания Института метрологии Цзянсу, и получил такие авторитетные сертификаты, как MA и CNAS. Строгий контроль качества осуществляется на протяжении всего производственного процесса — от закупки сырья до доставки готовой продукции — чтобы гарантировать, что каждый метр соответствует национальным и международным стандартам качества и безопасности. Эта надежная система сертификации обеспечивает надежную гарантию оптовых закупок и долгосрочного сотрудничества с клиентами по всему миру.

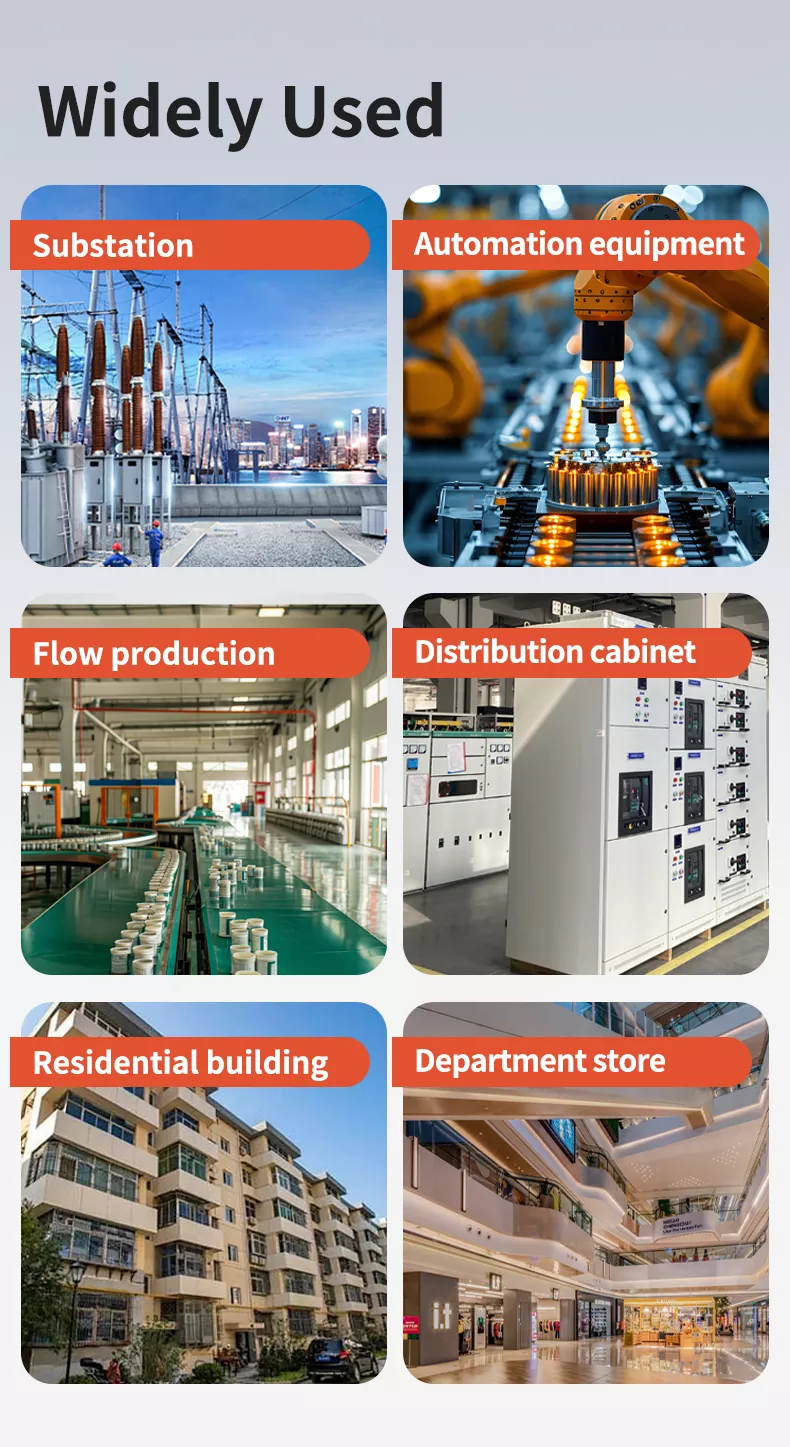

Широко используется

Трехфазный счетчик на DIN-рейке — это универсальное решение для мониторинга, широко применяемое во многих отраслях:

• Подстанция: мониторинг напряжения, тока и стабильности сети в режиме реального времени.

• Оборудование автоматизации: Мониторинг параметров мощности промышленных роботов и станков с ЧПУ.

• Поточное производство: отслеживание состояния электропитания для оптимизации эффективности и безопасности производственной линии.

• Распределительный шкаф: основной компонент мониторинга для систем распределения электроэнергии низкого напряжения.

• Жилое здание: Мониторинг трехфазного электроснабжения коммерческих и жилых комплексов.

• Универмаг: Обеспечение стабильного электроснабжения лифтов, освещения и критического оборудования.

Часто задаваемые вопросы (6 пунктов)

1.Какие параметры может измерять этот измеритель?

Это многофункциональный счетчик, который может оперативно и с высокой точностью измерять трехфазное напряжение, ток, мощность и активную энергию, а также поддерживает прямой/обратный учет электроэнергии.

2. Поддерживает ли он функции сигнализации?

Да, он имеет несколько функций сигнализации о перегрузке, которые в режиме реального времени предупреждают об аномальных условиях электропитания, обеспечивая безопасное использование электроэнергии.

3.Какой метод установки?

Он использует метод установки с защелкиванием, совместимый с универсальной стандартной направляющей DIN35 мм, дополнительные инструменты не требуются.

4. Виден ли дисплей при ярком солнечном свете или промышленном освещении?

Да, он оснащен ЖК-дисплеем высокой яркости с полным углом обзора 178°, обеспечивающим четкую видимость данных с любого направления, даже в условиях яркого освещения.

5. Поддерживает ли он загрузку сообщений?

Да, он поддерживает загрузку данных через выделенные терминалы, что позволяет осуществлять удаленный сбор и мониторинг данных.

6. Какова точность измерения?

Он имеет высокую точность уровня 0,5, что соответствует требованиям промышленных измерений и юридических измерений.
