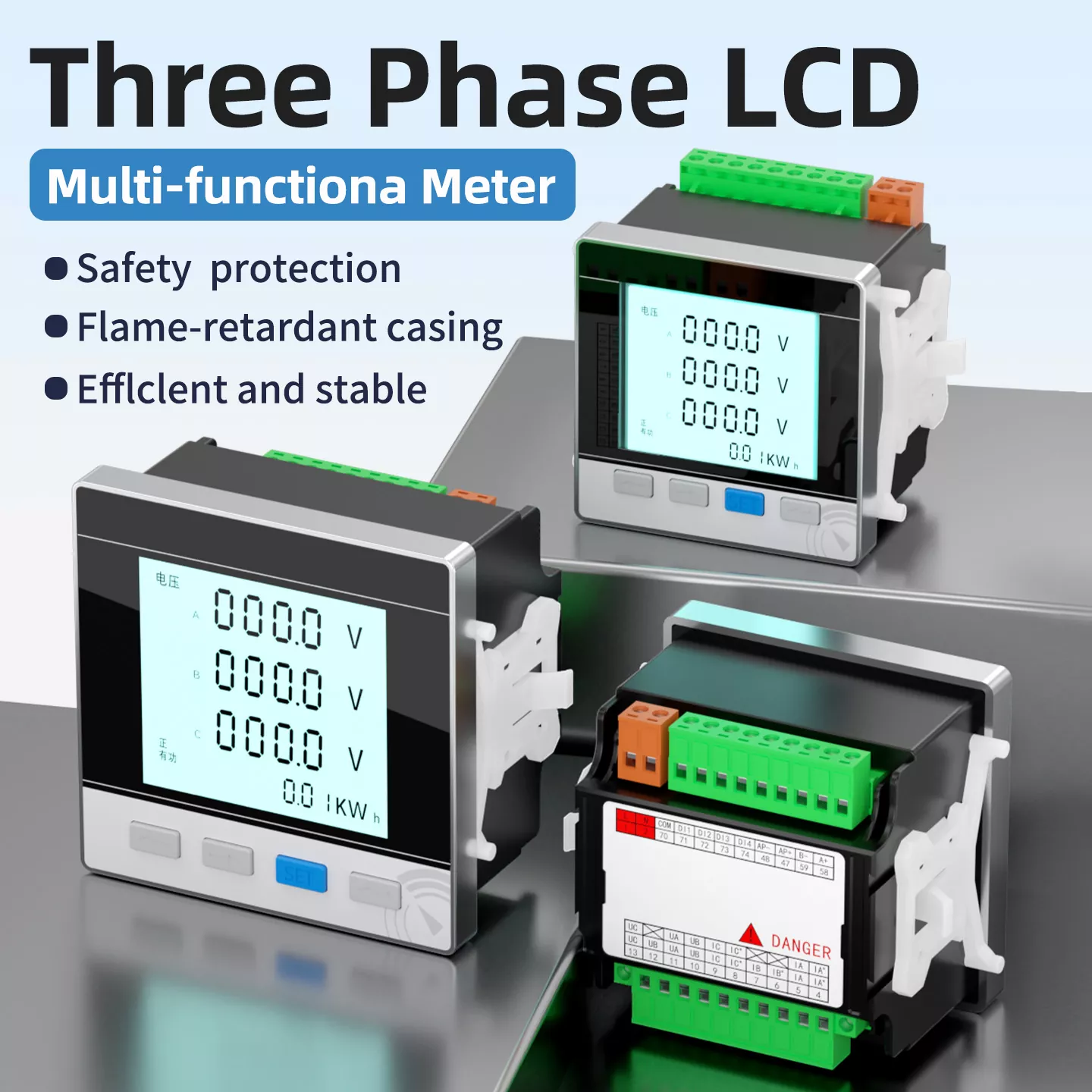

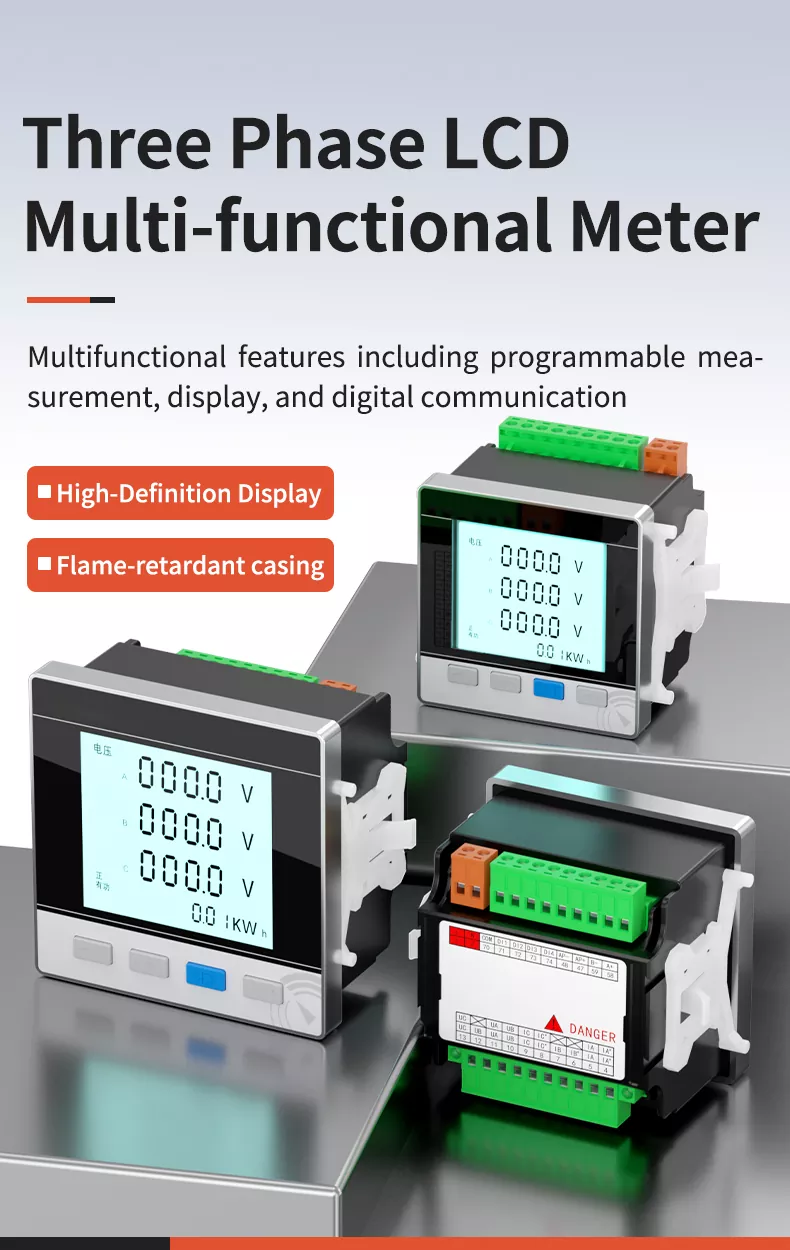

Трехфазный многофункциональный измерительный прибор с ЖК-дисплеем

Наш трехфазный многофункциональный измерительный прибор с ЖК-дисплеем представляет собой интеллектуальное устройство мониторинга и измерения, предназначенное для трех системы фазового электроснабжения. Он объединяет программируемые измерения, отображение в реальном времени и функции цифровой связи. обеспечивая комплексный мониторинг напряжения, тока, мощности, энергии, частоты и коэффициента мощности. Принятие импортированных высококачественные чипы и встроенная технология сварки обеспечивают точность измерения уровня 0,5 и стабильность производительность. Огнестойкий корпус из АБС-пластика прочный, ударопрочный и устойчивый к коррозии, подходит для длительного использования. Срок использования в суровых промышленных условиях. Он широко используется в промышленной автоматизации, распределении электроэнергии и энергетике. сценарии управления, обеспечивающие надежный мониторинг параметров мощности электрооборудования.

ВВЕДЕНИЕ О КОМПАНИИ

Стремление предоставлять комплексные услуги по управлению промышленной автоматизацией. Удовлетворить потребности всех аспектов энергосистема с точным, надежным, энергосберегающим и экологически чистым интеллектуальным распределением энергии продукты. Мы придерживаемся строгого контроля качества от исследований и разработок до производства, гарантируя, что каждый продукт соответствует международным стандартам. стандарты и стремимся быть надежным партнером для клиентов по всему миру в отрасли электроизмерительного оборудования.

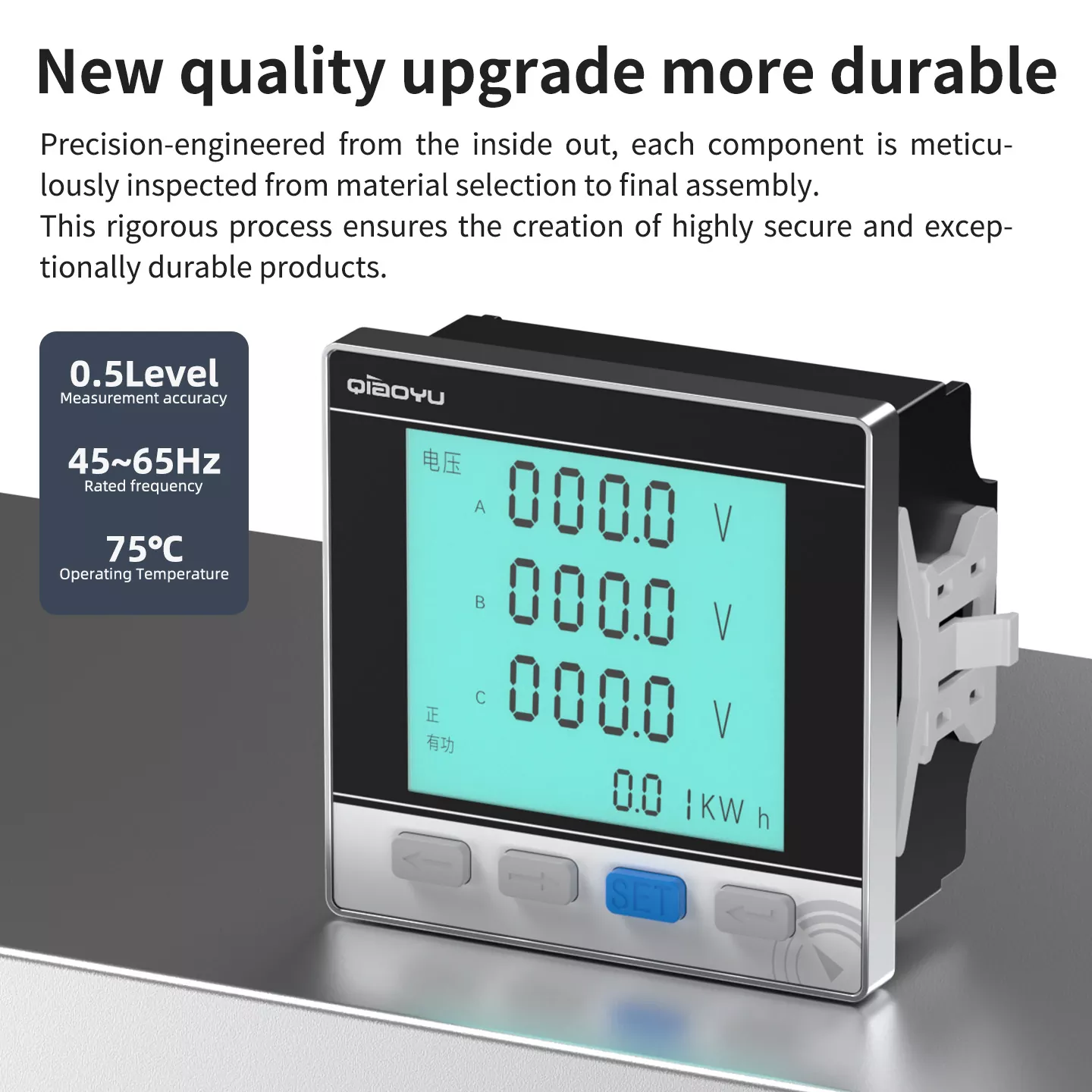

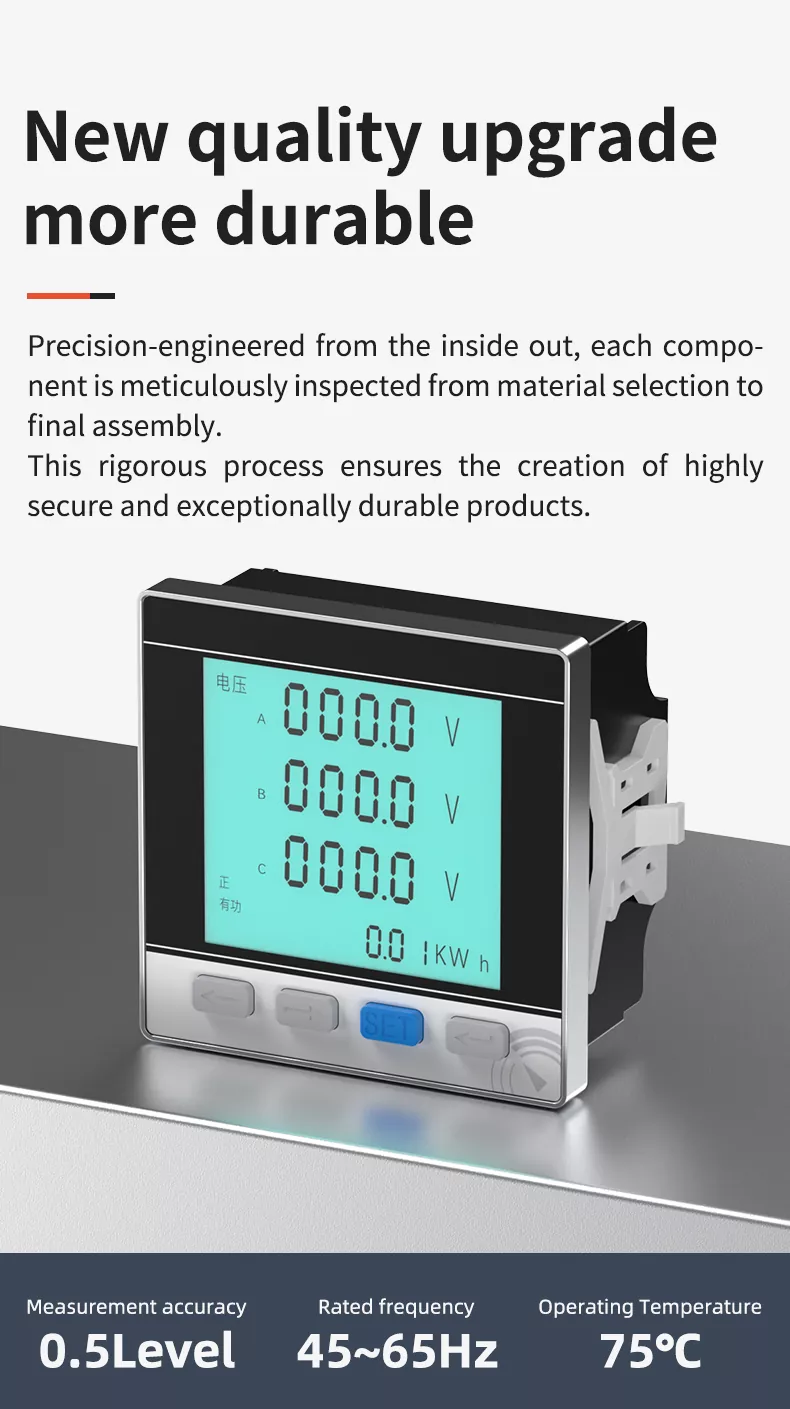

НОВОЕ ОБНОВЛЕНИЕ КАЧЕСТВА И БОЛЬШЕ ПРОЧНОСТИ

Наш трехфазный многофункциональный счетчик с ЖК-дисплеем прошел полное обновление качества. Точность, спроектированная изнутри Каждый компонент тщательно проверяется от выбора материала до окончательной сборки. Мы используем импортные высокие качественная стружка и встроенная технология сварки обеспечивают точное дозирование и стабильную работу. Оболочка сделана из высокопрочного огнестойкого материала ABS, который устойчив к старению, коррозии, ударам и пламени. замедлитель. Перед отправкой каждый продукт проходит строгие испытания на старение, калибровку точности и испытание на выдерживание напряжения. завод. Он может стабильно работать в течение длительного времени в суровых промышленных условиях, обеспечивая более высокие показатели безопасности. и более длительный срок службы.

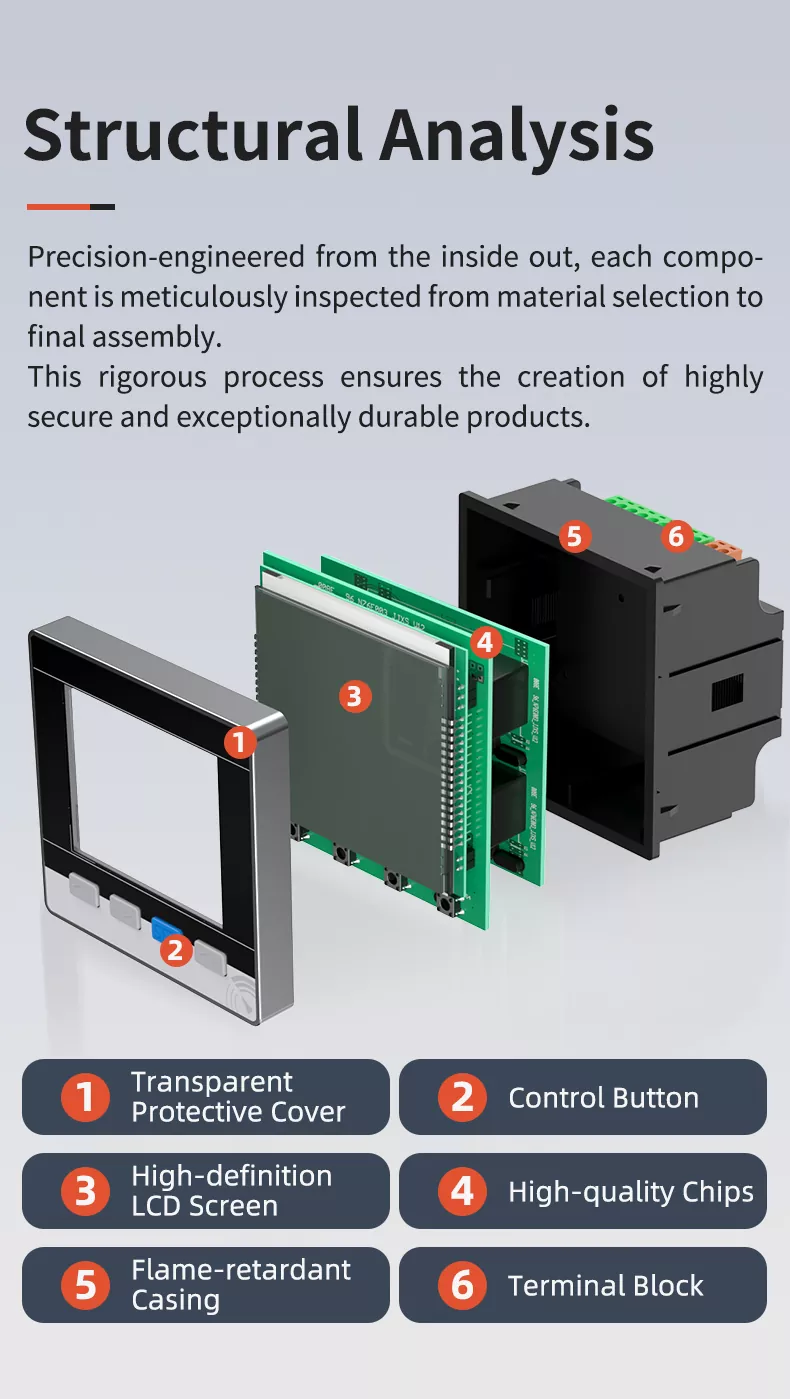

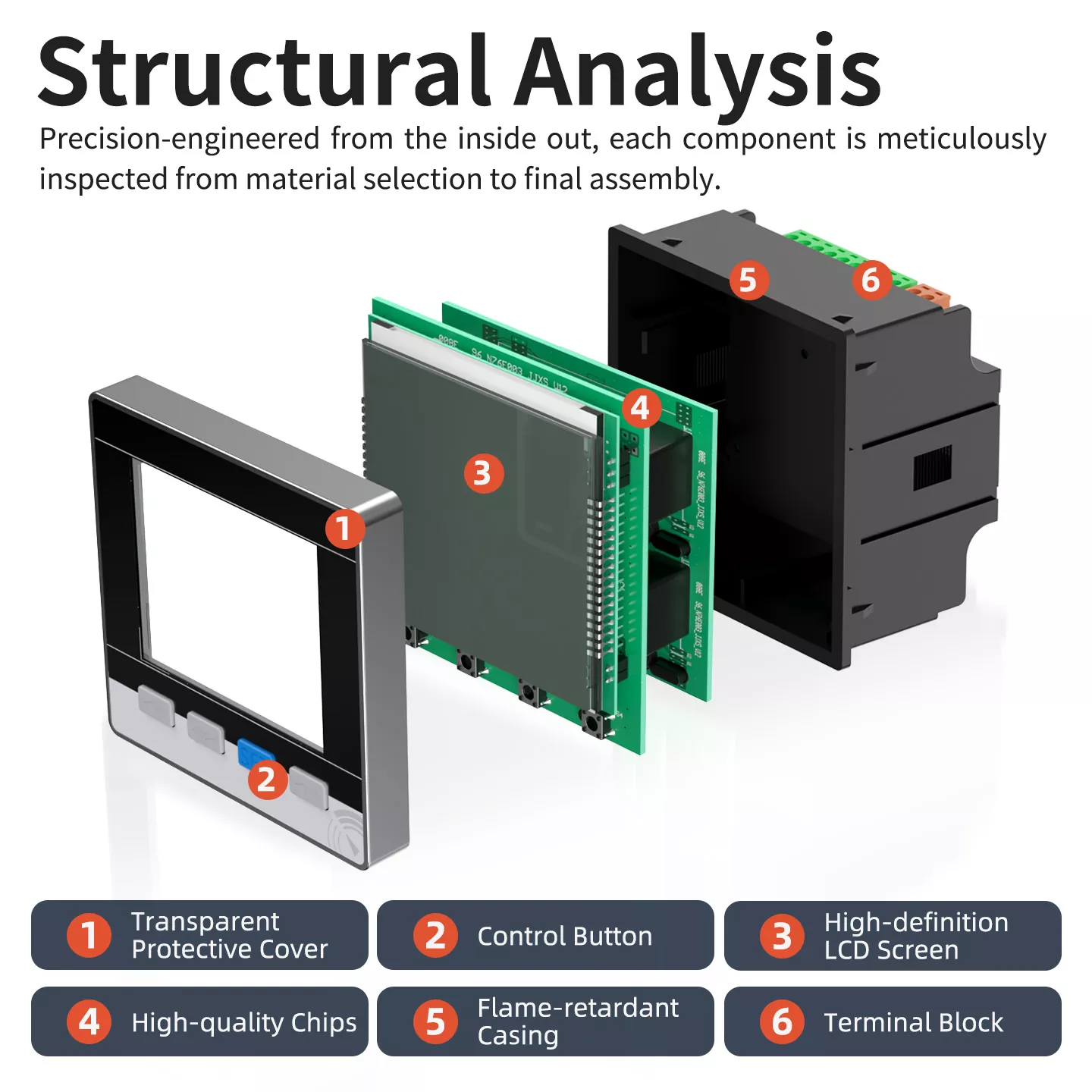

СТРУКТУРНЫЙ АНАЛИЗ

Измеритель имеет компактную и научную конструкцию, включающую 6 основных компонентов:

1. ПРОЗРАЧНАЯ ЗАЩИТНАЯ КРЫШКА: Защищает дисплей от пыли и физических повреждений, обеспечивая четкость изображения в течение длительного времени.

2. КНОПКА УПРАВЛЕНИЯ: Чувствительный и отзывчивый, поддерживает настройку параметров, запрос данных и навигацию по меню.

3. ЖК-ЭКРАН ВЫСОКОГО РАЗРЕШЕНИЯ: Большой символьный дисплей, четкая визуализация данных, надежная защита от помех.

4. ВЫСОКОКАЧЕСТВЕННЫЕ ЧИПЫ: Импортные чипы со встроенной сваркой, обеспечивающие точность измерения 0,5 уровня и стабильную работу.

5. ОГНЕСТОЙКИЙ КОРПУС: Высокопрочный инженерный пластик, устойчивый к старению, коррозии, обеспечивающий надежную защиту.

6. КЛЕММНЫЙ БЛОК: Материал с высокой проводимостью, надежная установка, простая проводка, высокая устойчивость к перегрузкам и износостойкость.

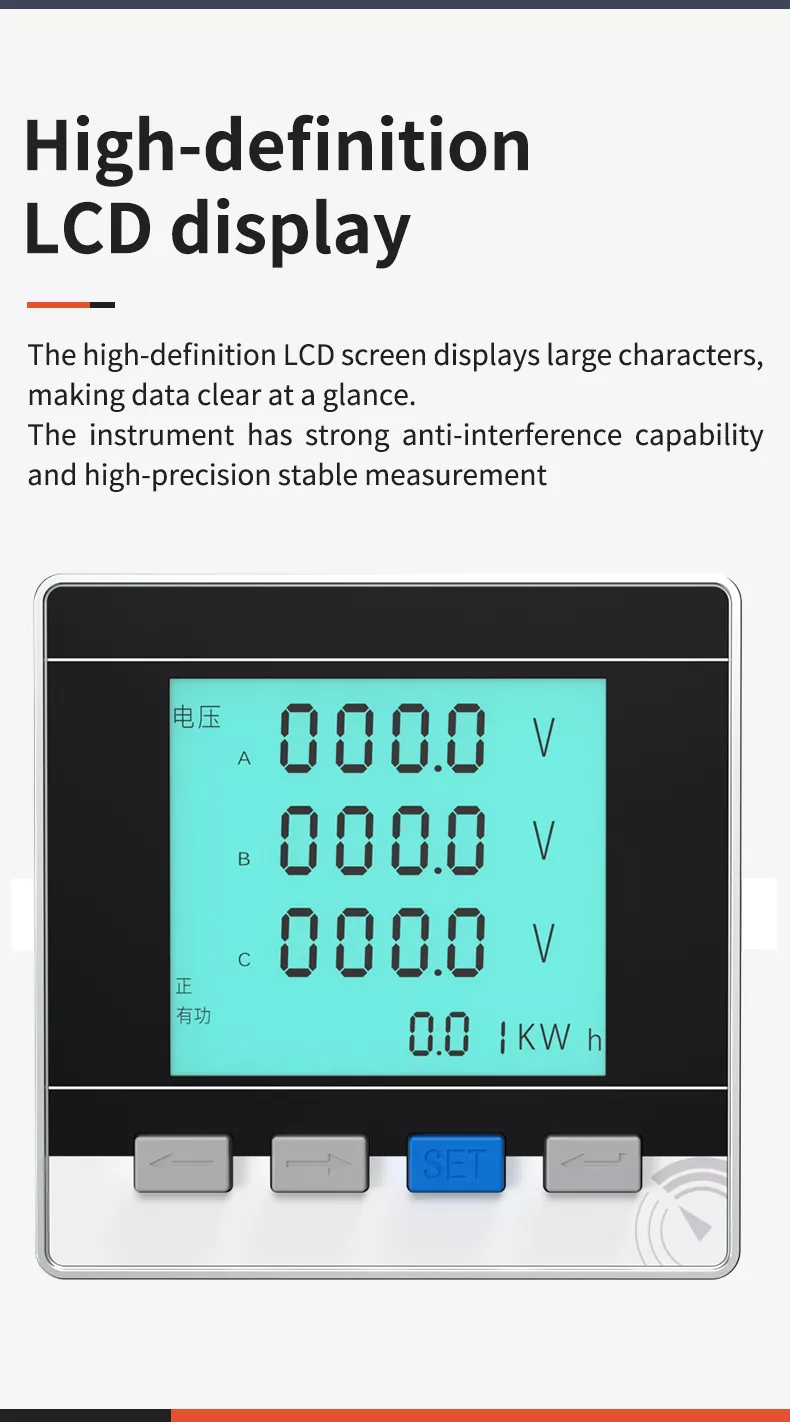

ЖК-ДИСПЛЕЙ ВЫСОКОГО РАЗРЕШЕНИЯ

Наш счетчик оснащен ЖК-экраном высокой четкости с большим символьным дисплеем. Полные данные о мощности (напряжение, ток, мощность, энергия и т. д.) понятны с первого взгляда, что позволяет легко считывать данные под различными углами установки. Прибор обладает сильной защитой от помех и высокой точностью стабильных измерений, обеспечивая точность и надежный мониторинг параметров мощности даже в сложных промышленных условиях.

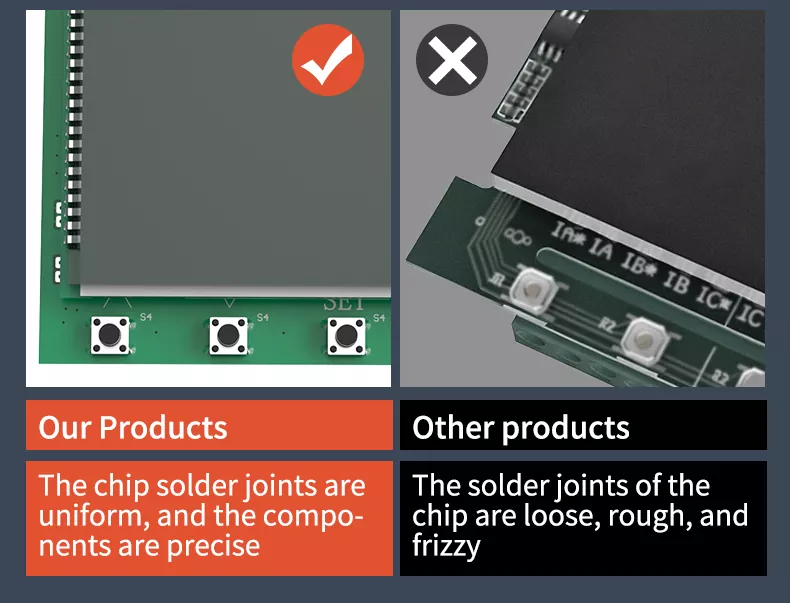

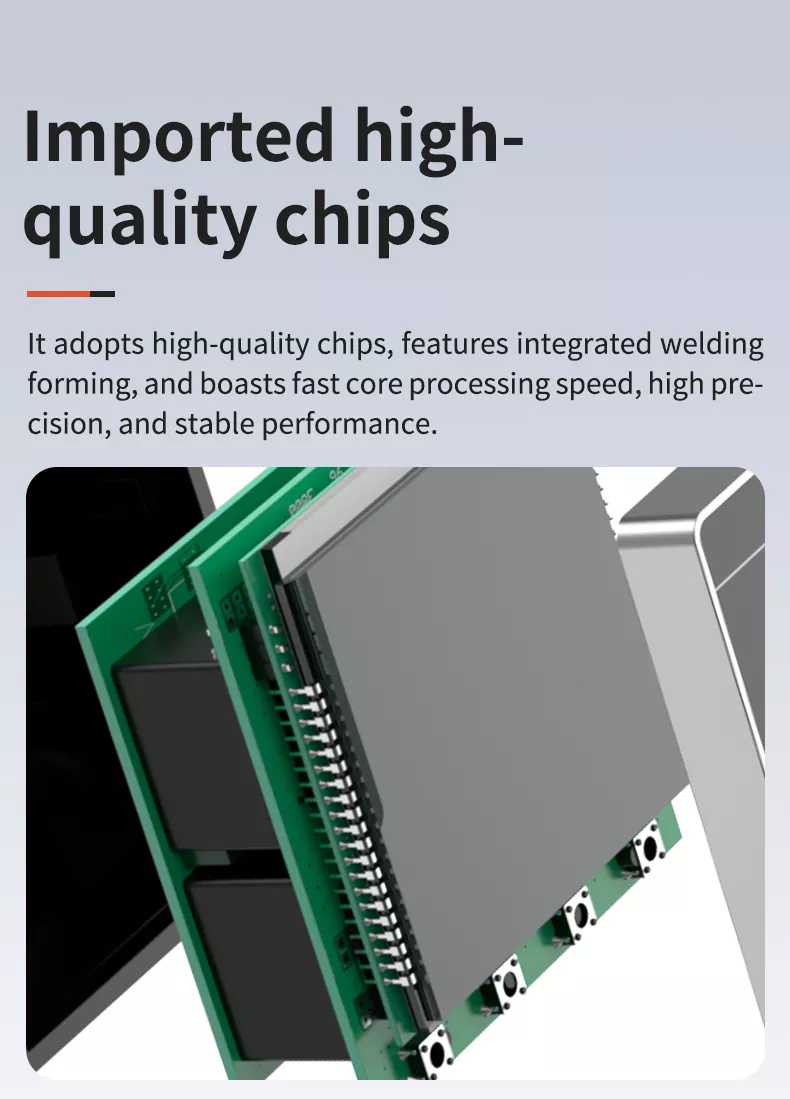

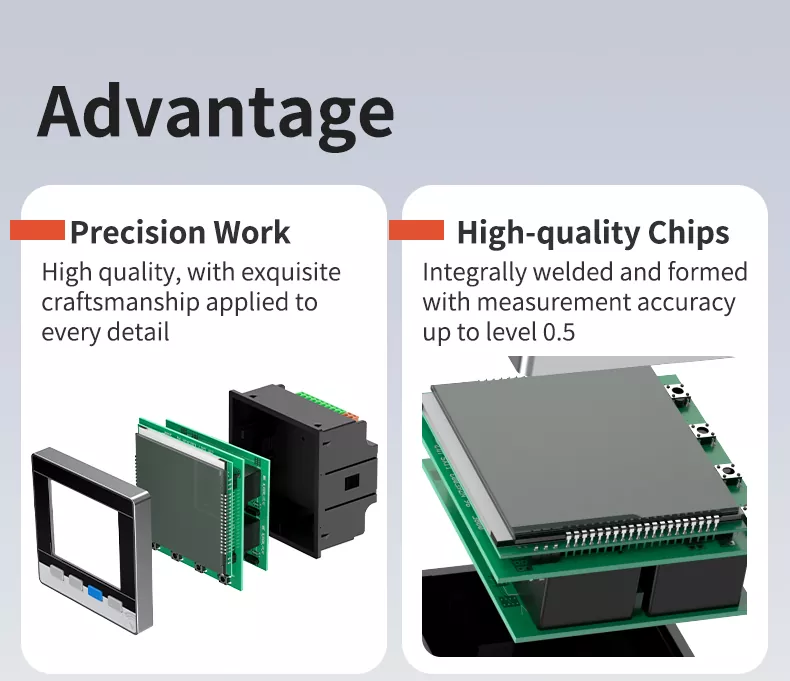

ИМПОРТНЫЕ ВЫСОКОКАЧЕСТВЕННЫЕ ЧИПЫ

Использование импортных высококачественных чипов и интегрированной технологии сварки обеспечивает высокую скорость обработки стержня, высокую точность и стабильная производительность. Точность измерения достигает уровня 0,5, что соответствует международным промышленным стандартам. эталоны измерений. По сравнению с другими продуктами, наши паяные соединения для микросхем являются равномерными и точными, без расшатывания и расшатывания. грубые и неровные соединения, обеспечивающие длительную стабильную работу счетчика.

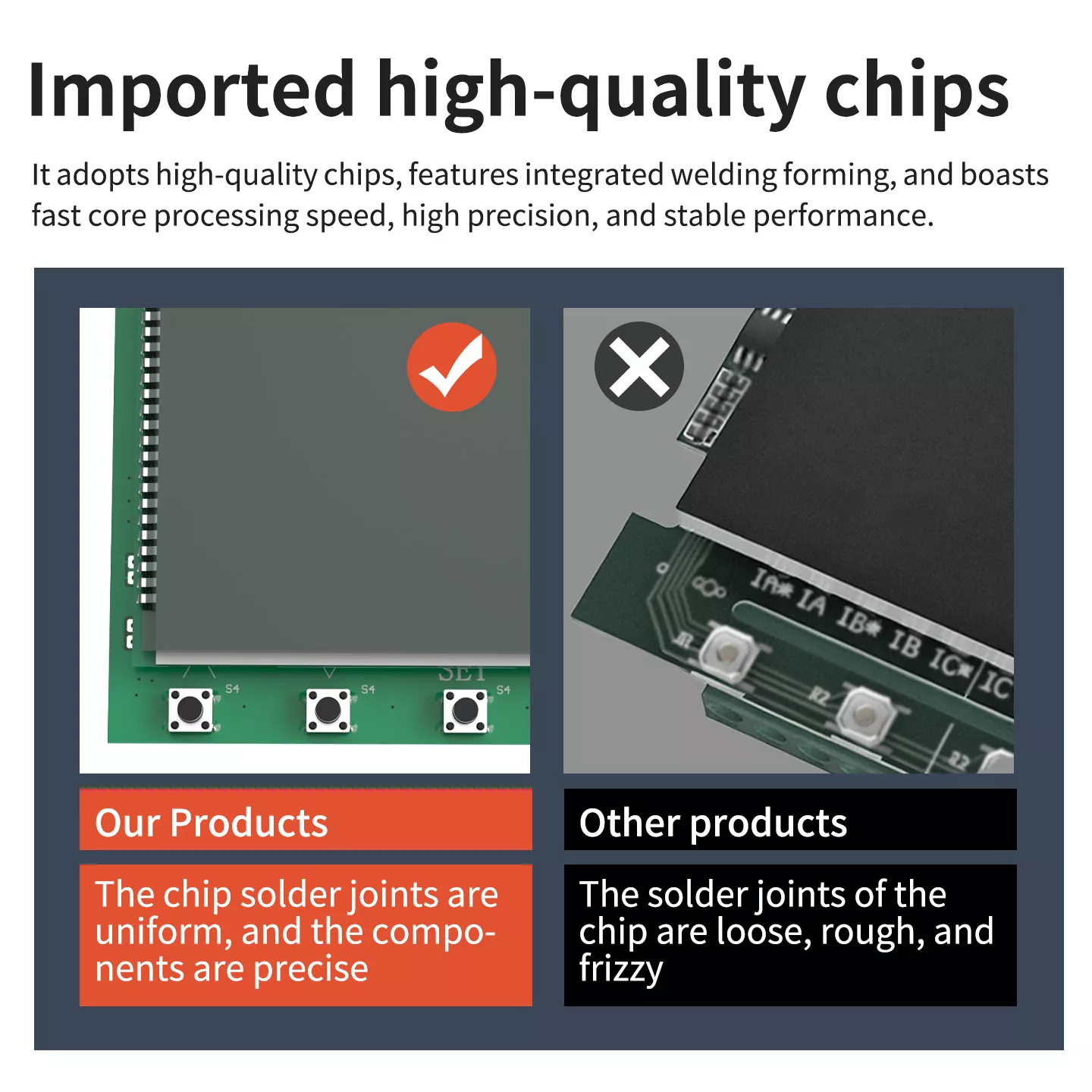

НАШИ ПРОДУКТЫ VS. ДРУГИЕ ПРОДУКТЫ

ОСНОВНОЕ ПРЕИМУЩЕСТВО

ВЫСОКАЯ ТОЧНОСТЬ: Точность измерения уровня 0,5, обеспечивающая точный мониторинг комплексных параметров мощности.

ОГНЕСТОЙКИЙ КОРПУС: Высокопрочный материал ABS, эффективно предотвращающий возгорания, вызванные короткими замыканиями и перегрузками.

ЛЕГКАЯ УСТАНОВКА: Крепление защелками, различные размеры панели, простая проводка, быстрое развертывание.

СТАБИЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ: Импортированные высококачественные чипы, встроенная сварка, сильная защита от помех, подходят для суровых условий. среды.

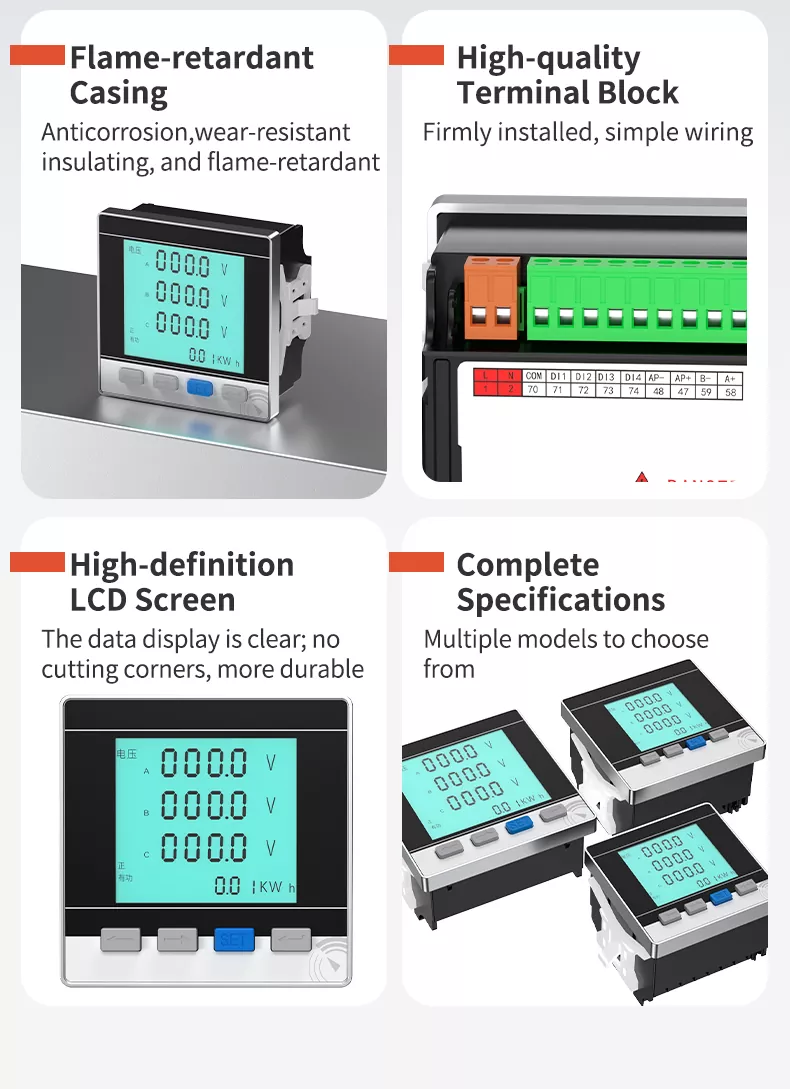

ЧЕТЫРЕ ОСНОВНЫХ ПРЕИМУЩЕСТВА ПРОДАЖИ

• ОГНЕСТОЙКИЙ КОРПУС: Антикоррозионные, износостойкие, изолирующие и огнестойкие, обеспечивающие долгосрочное безопасное использование.

• ВЫСОКОКАЧЕСТВЕННЫЙ КЛЕММНЫЙ БЛОК: Надежная установка, простая проводка, хорошая проводимость, высокая износостойкость, обеспечение безопасной передачи тока.

• ЖК-ЭКРАН ВЫСОКОГО РАЗРЕШЕНИЯ: Четкое отображение данных, крупные символы, отсутствие срезанных углов, более прочный, легко читаемый.

• ПОЛНЫЕ СПЕЦИФИКАЦИИ: Несколько вариантов размера панели (72×72 мм/80×80 мм/96×96 мм), отвечающих потребностям различных условий работы.

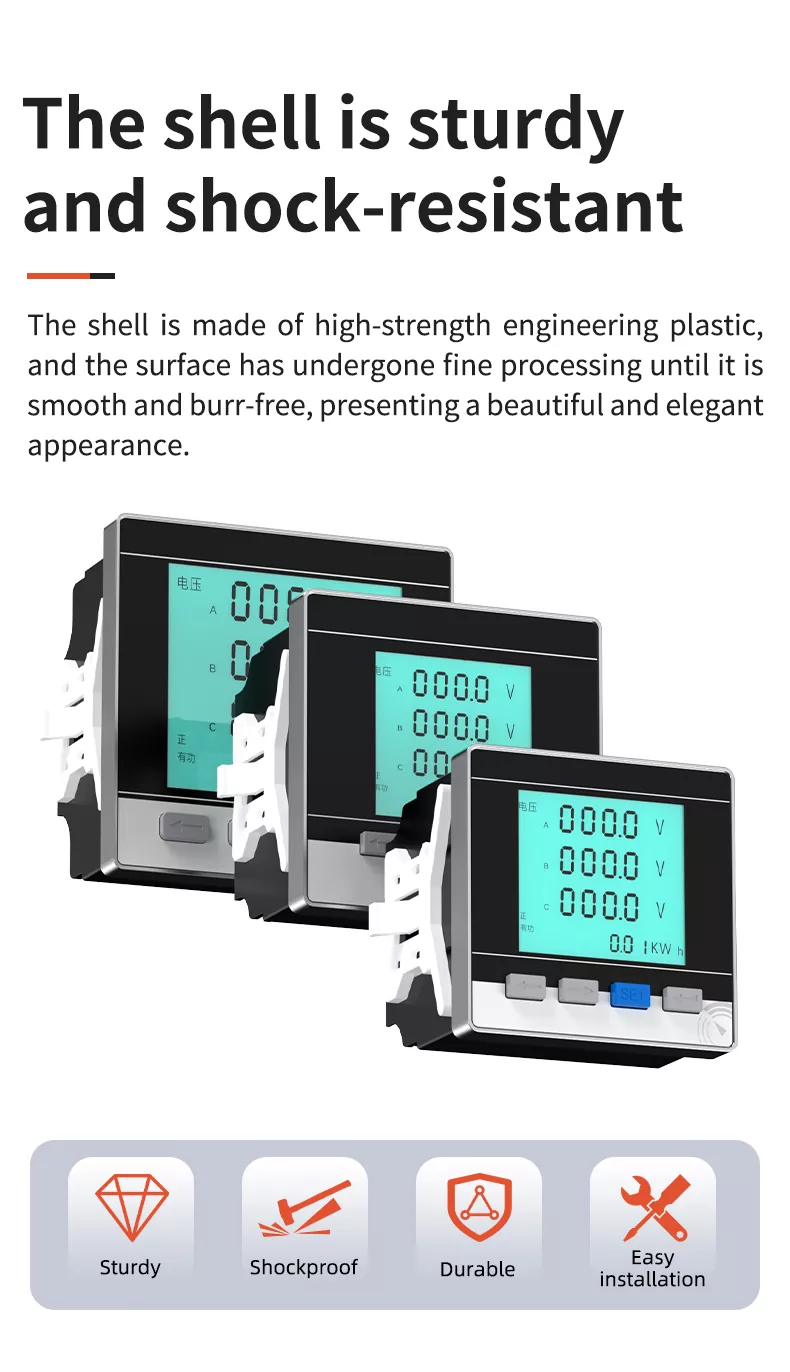

КОРПУС ПРОЧНЫЙ И УДАРОСТОЙКИЙ

Корпус изготовлен из высокопрочного инженерного пластика, а поверхность подверглась тонкой обработке до тех пор, пока она не станет идеальной. гладкая и без заусенцев, имеет красивый и элегантный внешний вид. Он имеет отличную ударопрочность и сжатие. устойчивость, может противостоять ежедневным столкновениям и механической вибрации, не деформируется и не повреждается. Материал анти коррозия и защита от старения, подходят для длительного стабильного использования в различных сложных промышленных условиях, с диапазон рабочих температур 20–70 °C (до 75 °C).

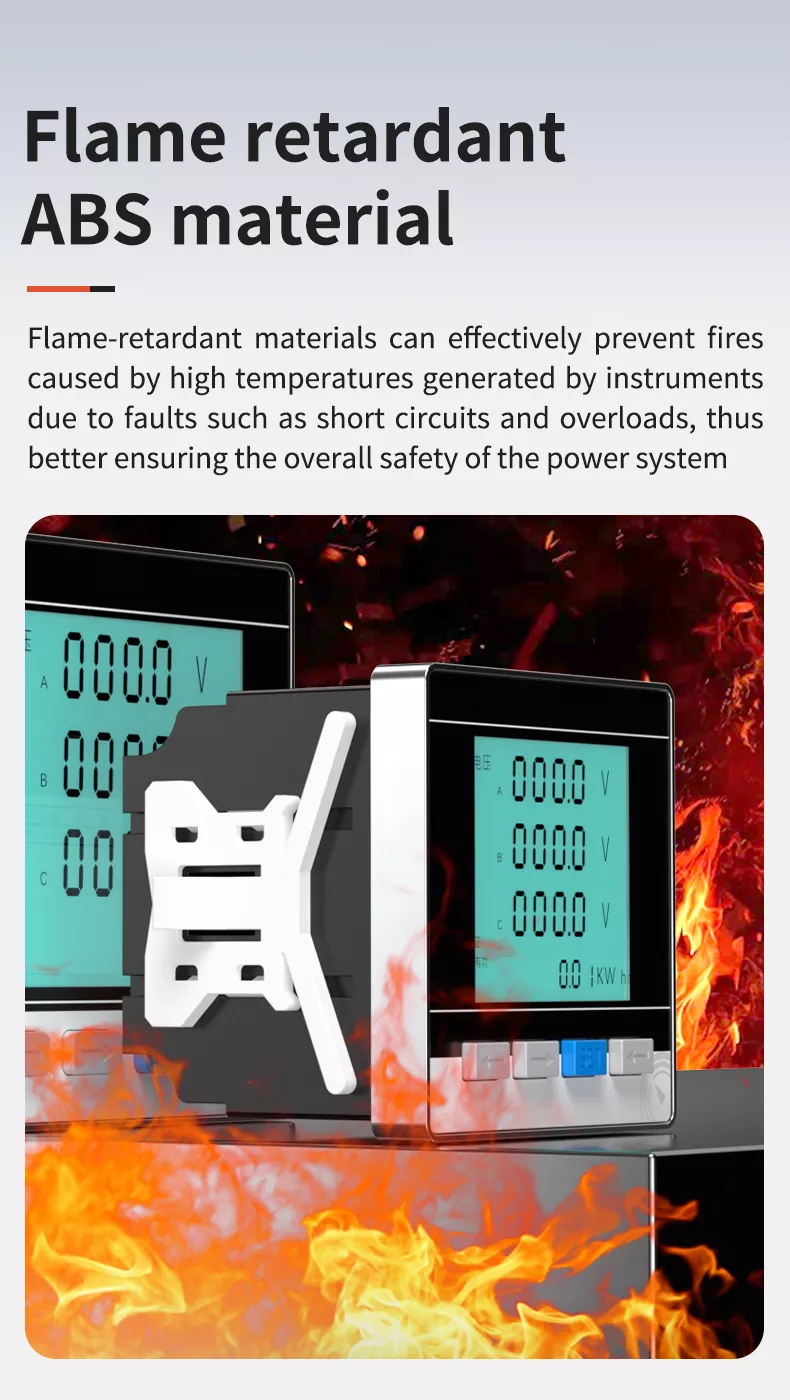

ОГНЕСТОЙКИЙ МАТЕРИАЛ АБС-пластик

Корпус изготовлен из высокоэффективного огнестойкого инженерного пластика ABS с отличными огнезащитными свойствами и изоляционные свойства. Он может эффективно подавлять горение и предотвращать пожары, вызванные высокими температурами. приборами из-за таких неисправностей, как короткие замыкания и перегрузки, что позволяет лучше обеспечить общую безопасность энергосистема. Материал также устойчив к коррозии и старению, имеет длительный срок службы.

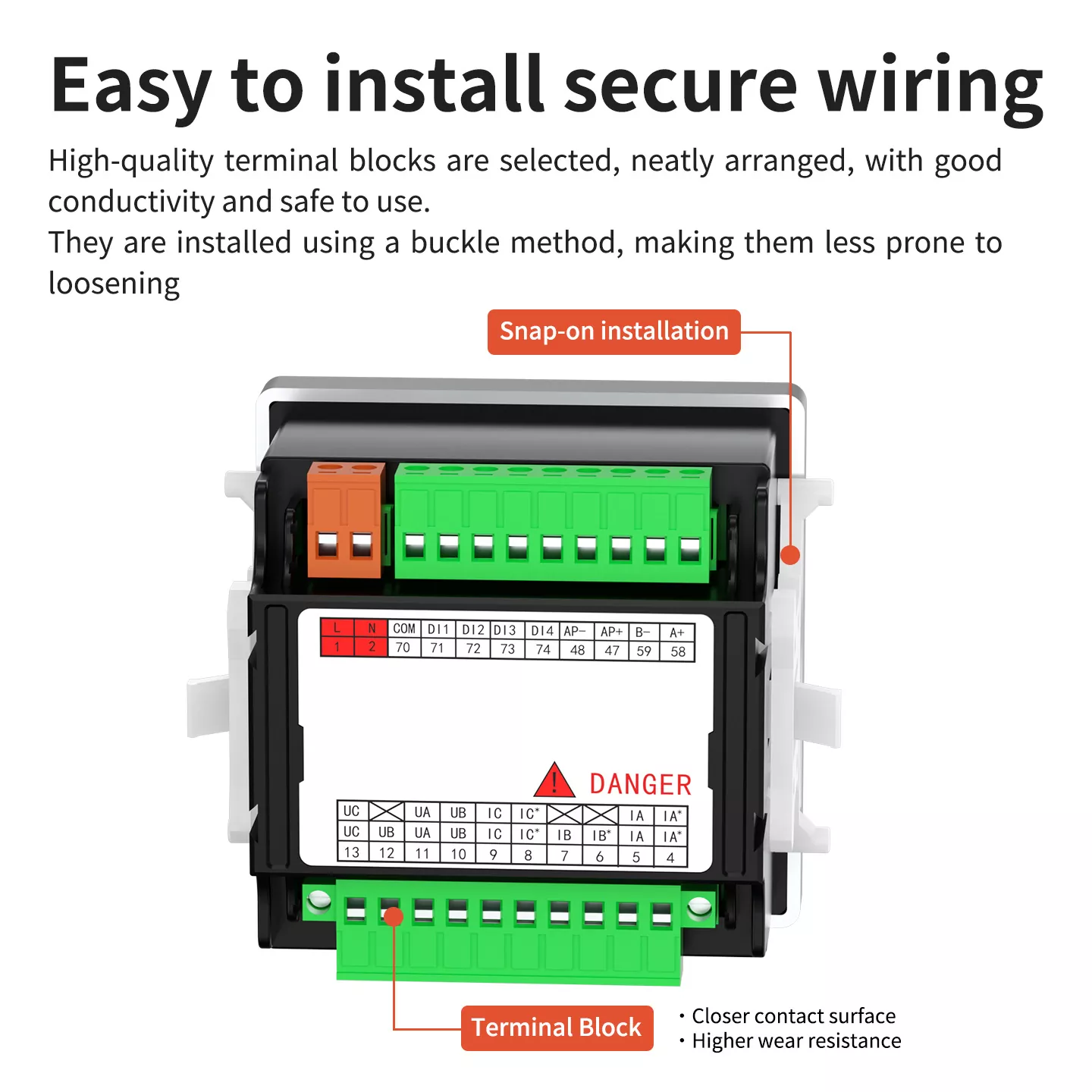

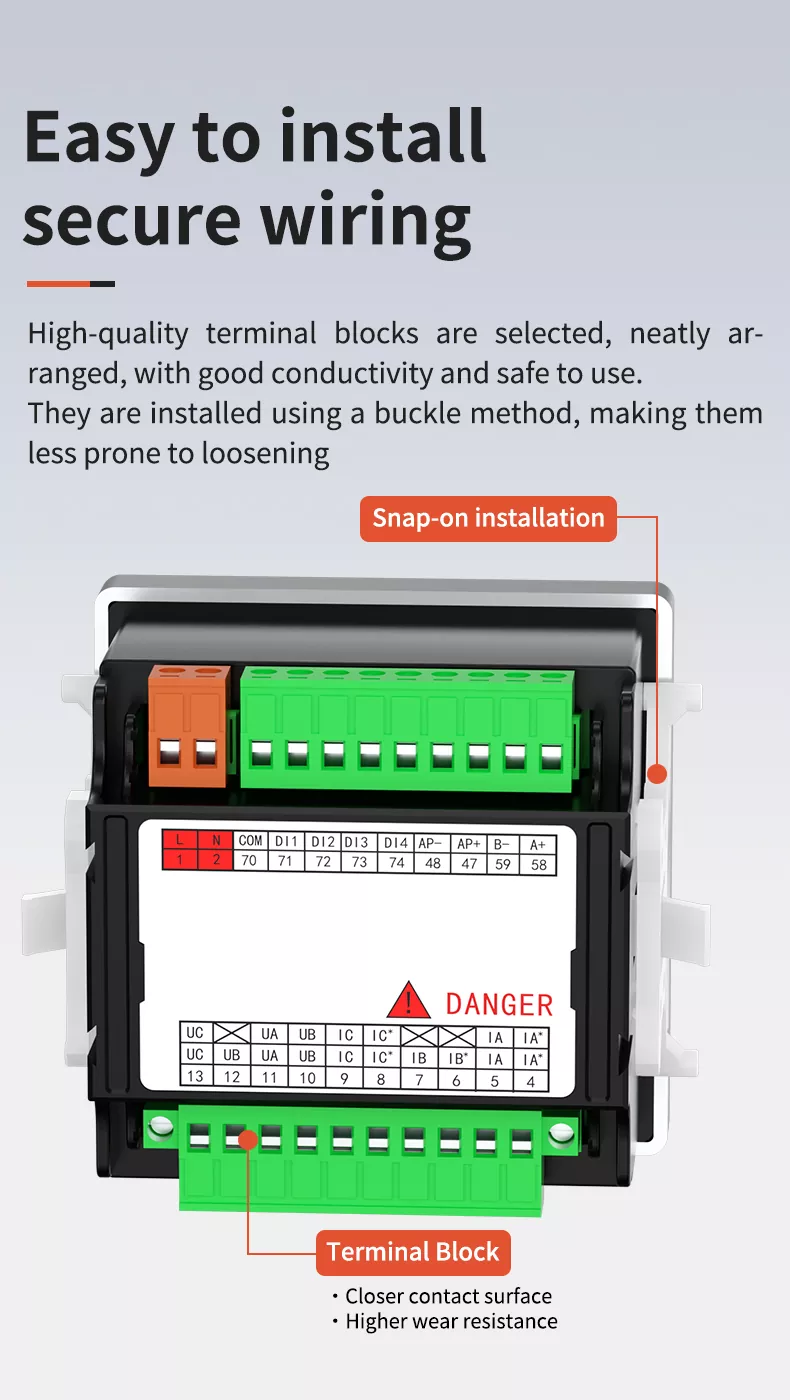

ЛЕГКО УСТАНОВИТЬ И ЗАКРЕПИТЬ ПРОВОДКУ

Счетчик имеет защелкивающуюся установку, которая проста и быстра, не требует использования сложных инструментов. Вставьте счетчик в отверстие панели и закрепите с помощью прилагаемых монтажных зажимов. Высококачественные клеммные колодки аккуратно расположены, с хорошей проводимостью и безопасен в использовании. Расположение терминалов четкое, со стандартизированной маркировкой, что позволяет эффективно избежать неправильная проводка. Он совместим с различными распределительными шкафами и электрооборудованием, подходит для быстрого развертывание в различных сценариях.

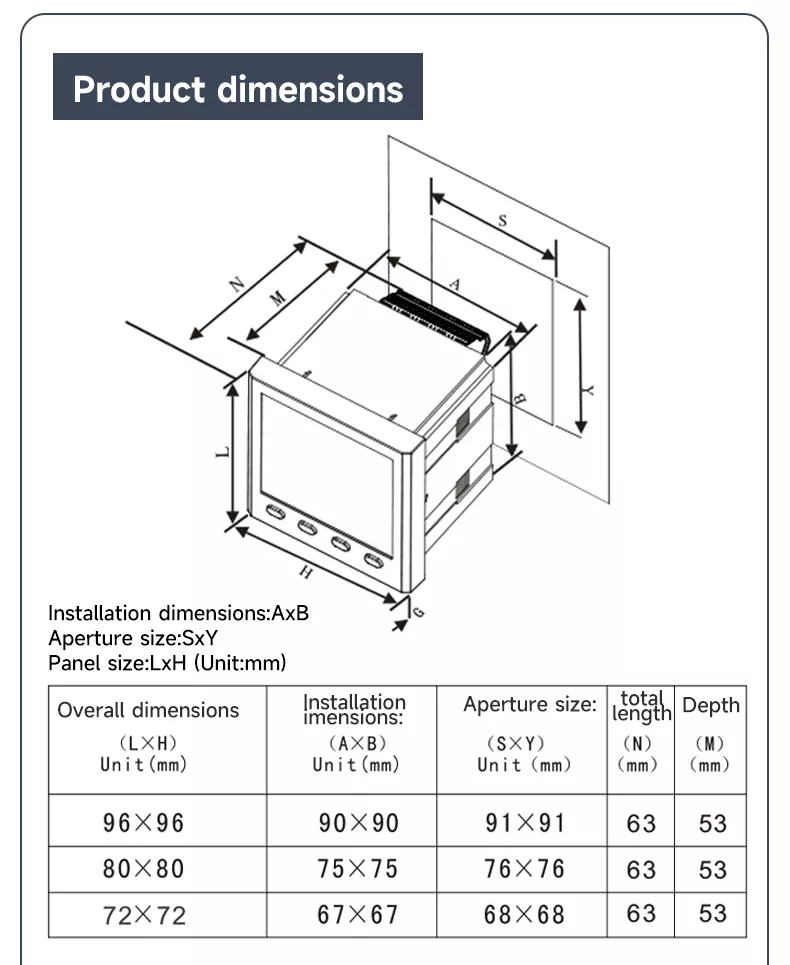

РАЗМЕРЫ ИЗДЕЛИЯ

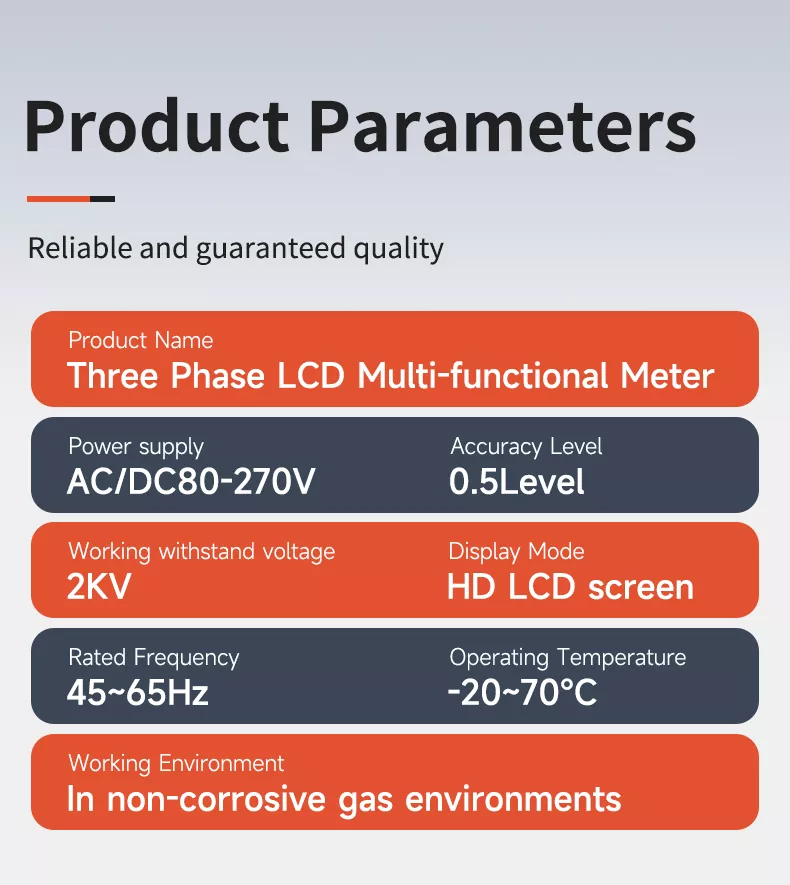

ПАРАМЕТРЫ ПРОДУКТА

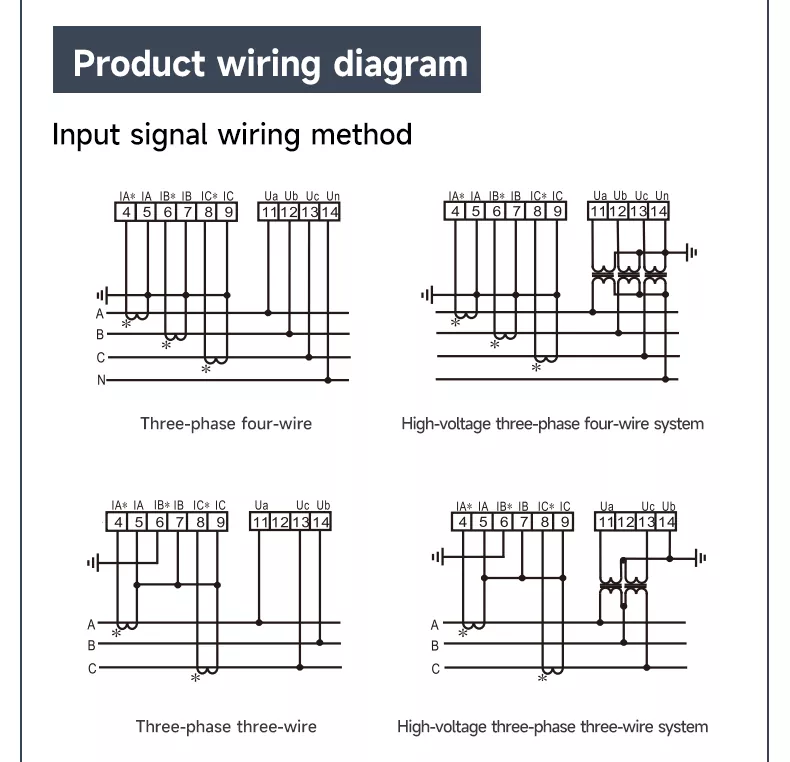

СХЕМА ПОДКЛЮЧЕНИЯ И ИНСТРУКЦИИ

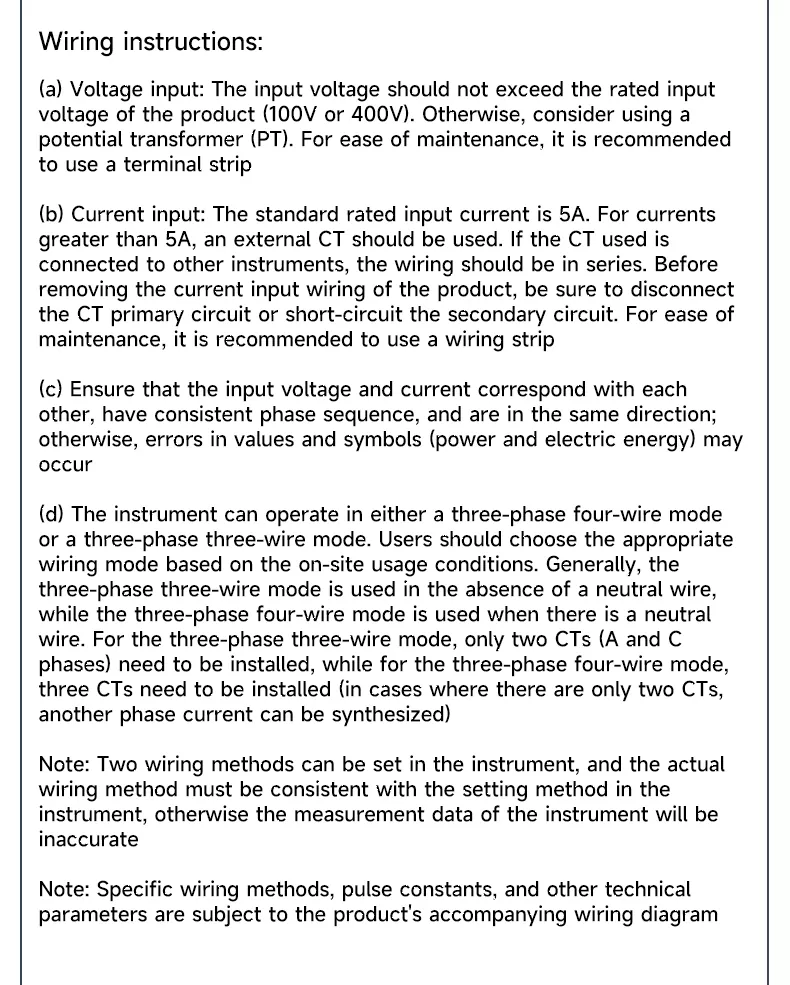

ИНСТРУКЦИИ ПО ПОДКЛЮЧЕНИЮ

7. ВХОД НАПРЯЖЕНИЯ: Входное напряжение не должно превышать номинальное входное напряжение (100 В или 400 В). В противном случае рассмотрите возможность использования потенциального трансформатор (ПТ).

8. ТЕКУЩИЙ ВХОД: Стандартный номинальный входной ток составляет 5 А. Для токов более 5 А следует использовать внешний трансформатор тока. Обеспечить КТ Перед снятием проводки вторичные цепи замкнуты накоротко.

9. ПОСЛЕДОВАТЕЛЬНОСТЬ ФАЗ: Убедитесь, что входное напряжение и ток соответствуют друг другу, имеют последовательность фаз и находятся в правильном положении. того же направления.

10. РЕЖИМЫ ПОДКЛЮЧЕНИЯ: Поддерживает как трехфазную трехпроводную, так и трехфазную четырехпроводную конфигурации; установите режим на счетчике, чтобы он соответствовал собственно проводка.

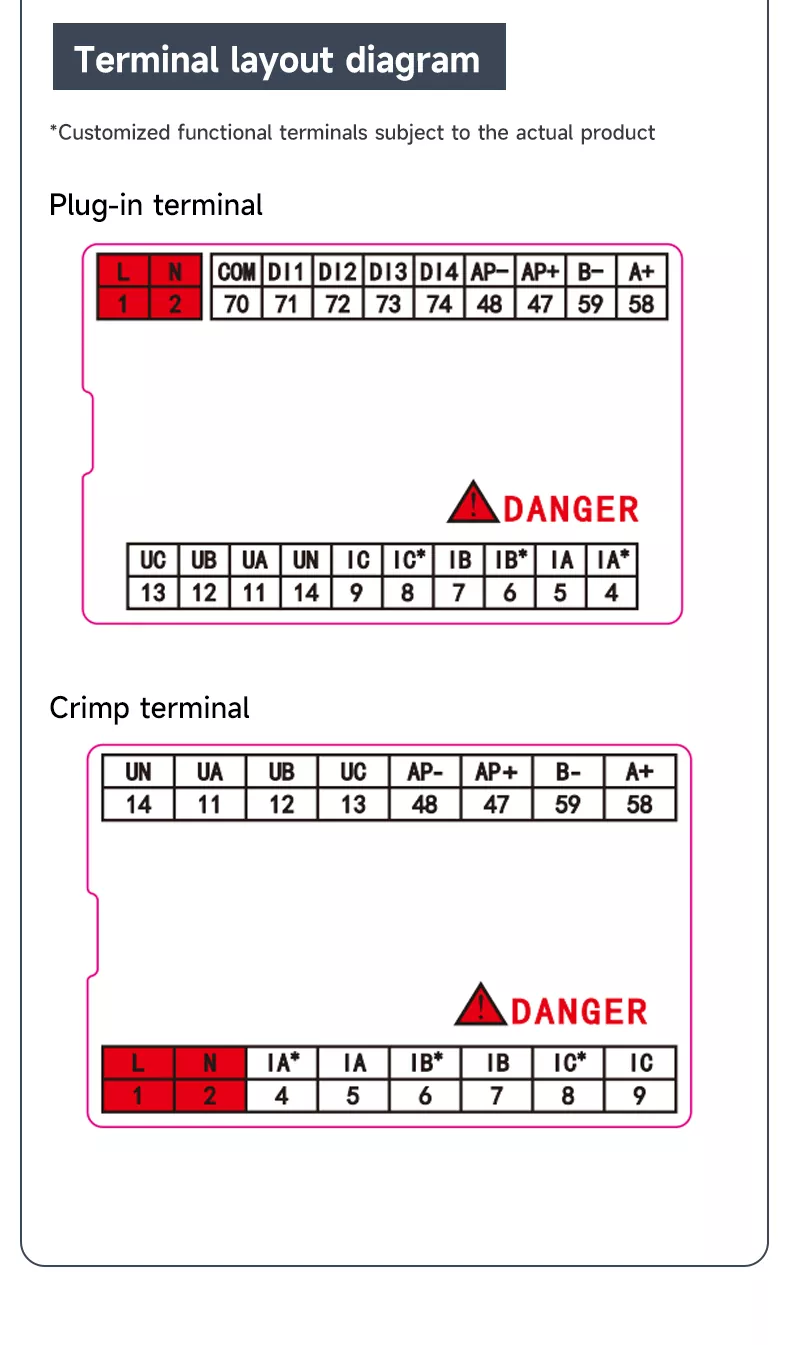

СХЕМА ТЕРМИНАЛА

• ПОДКЛЮЧИТЕ ТЕРМИНАЛ: Включает вход питания L/N, цифровой вход/выход DI/DO, связь RS485 (A+/B) и входы напряжения/тока (UA/UB/UC/UN, IA/IB/IC).

• ОБЖИМНЫЙ ТЕРМИНАЛ: Оптимизирован для прямого подключения, имеет четко обозначенные клеммы питания, связи и измерения.

АВТОРИТЕТНАЯ СЕРТИФИКАЦИЯ

Наш трехфазный многофункциональный измерительный прибор с ЖК-дисплеем прошел профессиональные лабораторные испытания и сертификацию в соответствии с национальные и международные отраслевые стандарты. Весь производственный процесс осуществляет строгий контроль качества, включая калибровку точности, испытание на выдерживание напряжения, испытание на старение и другие ссылки, обеспечивающие точность, безопасность и стабильность каждого продукта. Авторитетная сертификация обеспечивает надежную гарантию для большого количества клиентов по всему миру. закупки и долгосрочное сотрудничество.

ШИРОКО ИСПОЛЬЗУЕТСЯ

Наш трехфазный многофункциональный измерительный прибор с ЖК-дисплеем широко используется в:

• ПОДСТАНЦИЯ: Мониторинг мощности и управление энергопотреблением в реальном времени.

• ОБОРУДОВАНИЕ АВТОМАТИЗАЦИИ: Управление производственными процессами и мониторинг параметров мощности

• ПОТОКОВОЕ ПРОИЗВОДСТВО: Мониторинг и управление энергопотреблением на заводе.

• РАСПРЕДЕЛИТЕЛЬНЫЙ ШКАФ: Контроль нагрузки распределительной системы низкого напряжения

• ЖИЛОЙ ДОМ: Управление энергопотреблением жилого комплекса.

• УНИВЕРМАГ: Измерение и мониторинг электроэнергии коммерческих зданий.

Часто задаваемые вопросы

1.КАКОВА ОСНОВНАЯ ФУНКЦИЯ ЭТОГО ПРОДУКТА?

Он в основном используется для комплексного мониторинга параметров трехфазной мощности, включая напряжение, ток, мощность, энергии, частоты и коэффициента мощности с программируемыми функциями измерения, отображения и цифровой связи.

2.КАКОВА ТОЧНОСТЬ ИЗМЕРЕНИЙ?

Он имеет высокую точность уровня 0,5, что соответствует международным стандартам промышленных измерений, обеспечивая точность и надежный контроль параметров мощности.

3.КАКИЕ РАЗМЕРЫ ПАНЕЛИ ДОСТУПНЫ?

Мы предлагаем три стандартных размера панелей: 72×72 мм, 80×80 мм и 96×96 мм с соответствующими монтажными отверстиями, отвечающими требованиям. различные потребности в дизайне шкафа.

4.КАКОВЫЙ СПОСОБ УСТАНОВКИ?

Он поддерживает защелкивающийся монтаж на панели, прост в установке и демонтаже, подходит для различного распределения. шкафы и электрооборудование.

5. ПОДДЕРЖИВАЕТ ЛИ ОН УДАЛЕННУЮ СВЯЗЬ?

Да, он оснащен портом RS485 с протоколом Modbus RTU для плавной интеграции в SCADA и управления энергопотреблением. системы, обеспечивающие удаленный мониторинг и сбор данных.

6.КАКОВЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР?

Продукт может стабильно работать при температуре  20–70 °C (до 75 °C) и подходит для различных промышленных помещений, как внутри, так и снаружи. среды.
